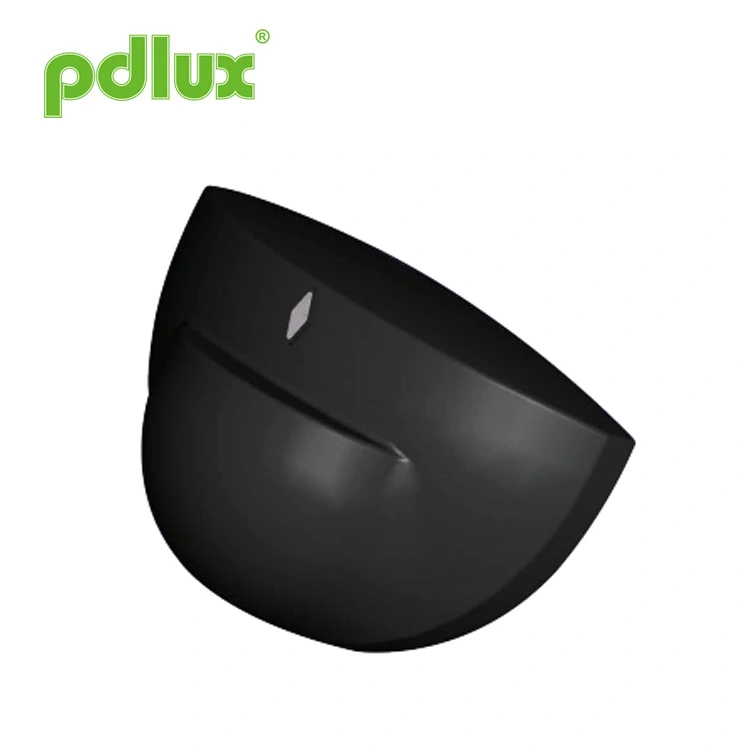

24 GHz-es, nagy érzékenységű automata ajtóérzékelő
A Pdlux a 24 GHz-es nagy érzékenységű automata ajtóérzékelő kínai beszállítója; FFT-alapú aritmetikai programot alkalmaz a pontos távolságmérés és a robusztus interferencia-elhárítás érdekében. Az alacsony energiafogyasztású és minimális hőmérséklet-érzékenységű miniatűr Omron relé kiváló megbízhatóságot kínál a hagyományos fotoelektromos érzékelőkkel szemben. Az automatikus ajtóvezérlőkhöz és a riasztórendszer emberi érzékelőihez megfelelő érzékelő funkció testreszabható, és kiváló megoldást kínál a hozzáférési és biztonsági alkalmazások széles skálájához.
Modell:PD-DS1015
Kérdés küldése
| Csomagolási lista be | Φ6 Műanyag tágulás
|
3x30 csavar
|
Oktatás | Kábel 1X
|
| Mennyiség | 2X | 2X | 1X |
Az érzékelőt FFT aritmetikai programmal tervezték, és nagy pontosságú távolságérzékeléssel és interferencia-ellenes képességgel rendelkezik.
Az eredeti Omron relé használata, amely rendkívül kis méretű és alacsony fogyasztású. Kis belső ellenállással rendelkezik
hogy érzéketlen legyen a hőmérsékletre. A megbízhatóság sokkal magasabb, mint a hagyományos fotoelektromos kimeneteké. alkalmas arra
különböző típusú automata ajtóvezérlők emberi érzékelőként is alkalmazhatók riasztórendszerekhez. Emellett az érzékelő funkció
testreszabható legyen. Az érzékelő a legjobb költségteljesítményt nyújtja az ilyen típusú termékeknél.
| Áramforrás | AC: 10-24V DC: 12-35V |
|
| Készenléti áram | <15mA | |
| Működési áram | 25mA Tipikus érték | |
| Kimeneti kapacitás | 35V, 0,5A max | |
| Kimenet időtartama | 500 ms | |
| HF rendszer | 24,125 GHz-es CW radar, ISM sáv | |

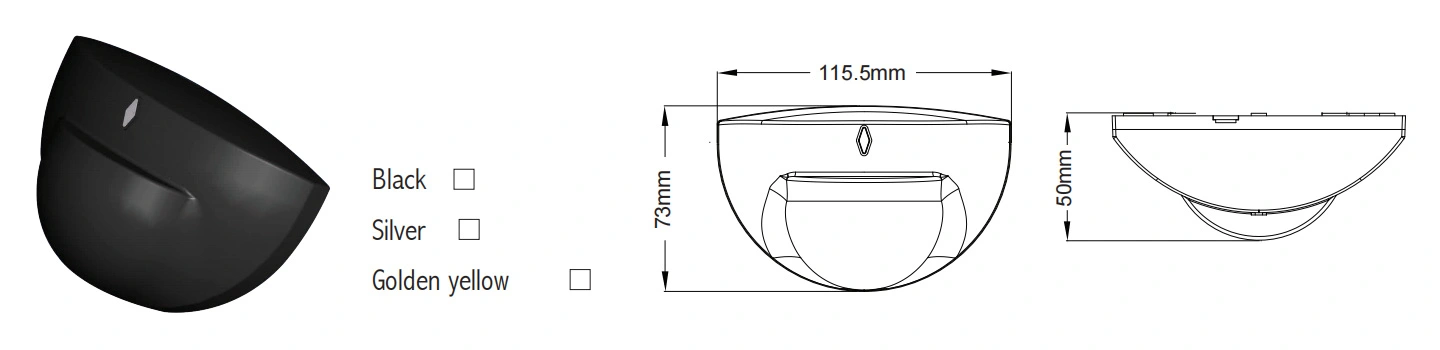

| Borító színe | Fekete/ezüst/aranysárga | |
| Telepítési ül | Fali szerelés | |

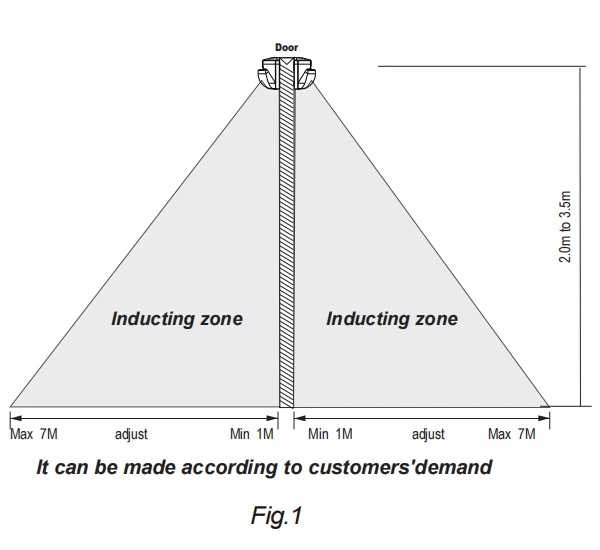

| Szerelési magasság | 2,0-3,5 m | |

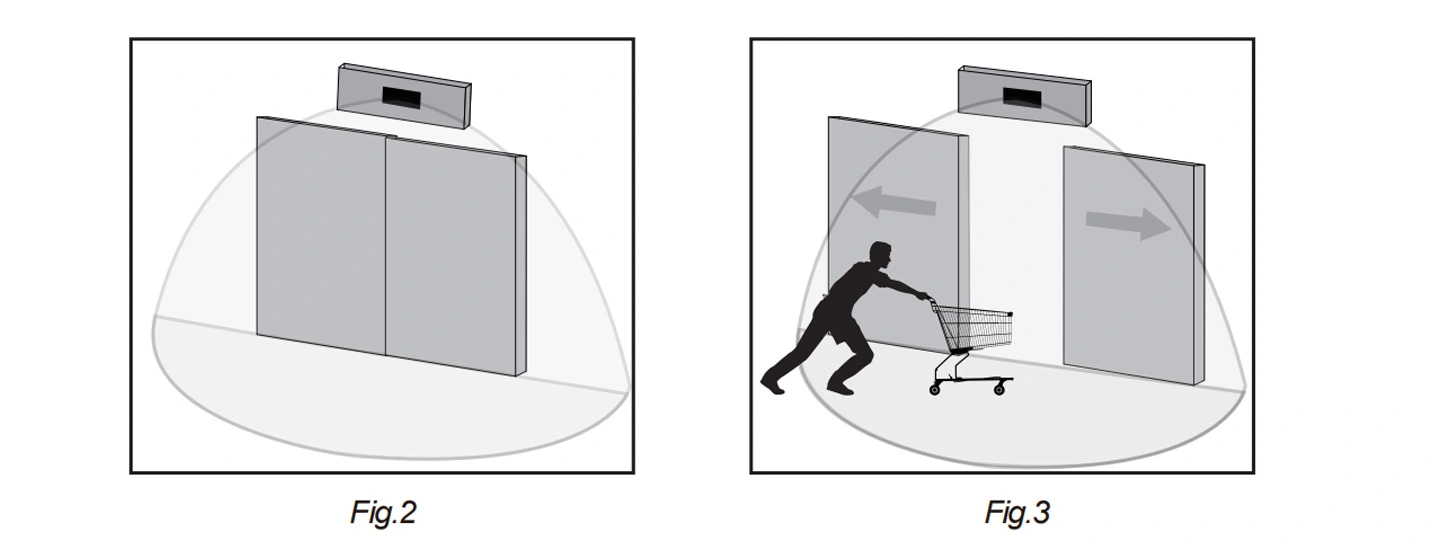

| Érzékelési szög | 90° (falra szerelés) elkészíthető a vevői igényeknek megfelelően | |
| Érzékelési tartomány | 1 m (maximális érzékenység, szonda merőleges a talajra) 7 m (max. érzékenység, szonda előre) |
|
| Üzemi hőmérséklet | -20°C-50°C | |
| Működési páratartalom | <93%RH | |
1. Használja a nagy megbízhatóságú, 24,125 GHz-es K-sávú mikrohullámú radarérzékelő modult.
2. Munkavégzés különféle környezetekben (Meleg, párás, zajos és szeles. Anélkül, hogy más mozgó tárgyak avatkoznának be, szívjon, mint mozgó autó vagy állatok)
3. Kicsi és praktikus kialakítás, széles körben használt különböző típusú érzékelő ajtókhoz.
4. Az Egészségügyi Világszervezet fejlett, egészségre ártalmatlan érzékelő technológiájának elfogadása.
5. Az érzékelési távolság és a szög beállítható a különböző jelenetek követelményeinek megfelelően.

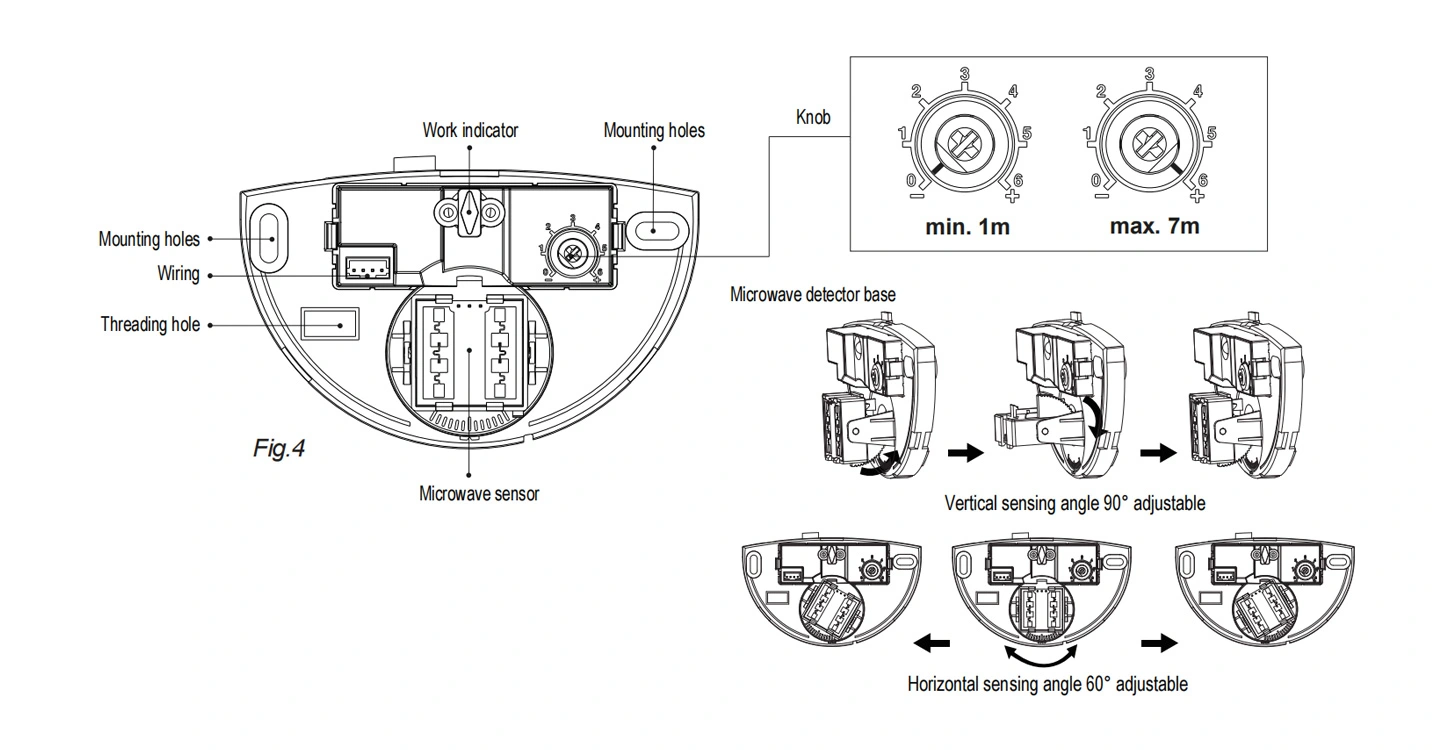

Teljesen az óramutató járásával ellentétes irányba való elforgatáshoz a minimális távolság (kb. 1 m), az óramutató járásával megegyező irányban a maximális távolság (kb. 7 m). Ha az ember termete,
ábra és mozgási sebesség változik, az érzékelés is megváltozik, vagyis a nagyobb sebesség rövidebb érzékelési távolságot eredményez.
Ez az érzékelési távolság az a távolság, amely beállítható, ha az érzékelő előre néz. Az érzékelő felszerelésekor az érzékelési szög beállítása
és távolságot a gyakorlati jelenetnek megfelelően. Csak biztosítson elegendő érzékelési távolságot az ajtó kinyitásához. Ne állítson be hosszabb érzékelést
távolság, ha az ajtóhoz való hibás kioldás történik az arra járó emberektől vagy autótól.
Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) megfelelő értékre, de a maximumra, hogy elkerülje a
abnormális reakció, amelyet a fújó levelek és függönyök, kis állatok vagy az interferencia által okozott rossz mozgás könnyű észlelése
az elektromos hálózatról és az elektromos berendezésekről. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően,
Kérjük, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás indukciót okoz az érzékelőben, ezért ha
A funkció teszteléséhez kérjük, hagyja el az indukciós tartományt, és ne mozogjon, hogy megakadályozza az érzékelő folyamatos működését.

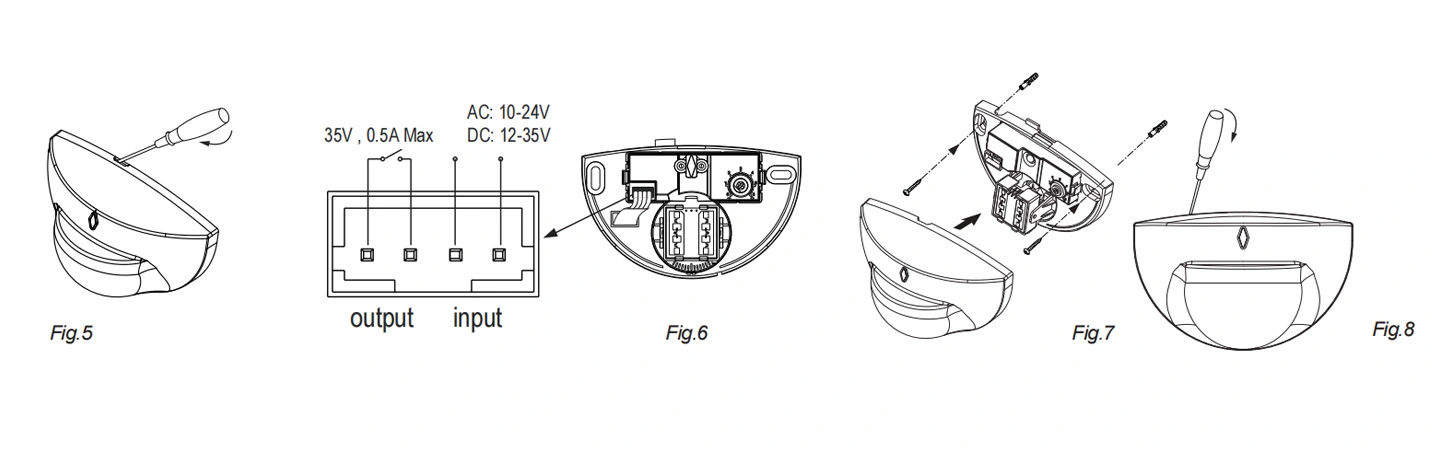

1. lépés Távolítsa el a fedelet, mielőtt telepíti a terméket. (lásd az 5. ábrát.)
2. lépés Jelölje meg a furat helyét ceruzával, miután meghatározta, hová kívánja telepíteni a terméket.
Megjegyzés: Ha fa falról van szó, nincs szükség műanyag tágulási csavar használatára, csak rögzítse a csavart a csavarhúzóval.
3. lépés Fúrjon lyukakat a falakon, ahol ceruzanyom van, elektromos fúróval, és helyezze be a műanyag tágulást a furat belsejébe.
4. lépés Csatlakoztassa a kábelt a termékhez a kábelbemeneti nyílásokon keresztül (lásd a 6. ábrát).
5. lépés A csavarok segítségével szerelje fel az alapot a kiválasztott pozícióba, és állítsa be a gombot (lásd a 7. ábrát).
6. lépés Rögzítse a fedelet a falra szerelt alaphoz (a 7. ábra szerint).
Nyissa ki az érzékelő beállításához a beszerelés után: Helyezze be a csavarhúzót a fedél és az alap közötti csatlakozásba, és feszítse ki a fedelet. (8. ábra)
A következő helyzetek hibareakcióhoz vezetnek.
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Néhány közeli berendezés által keltett szikrák hibareakcióhoz vezetnek.
