Infravörös betörésjelző

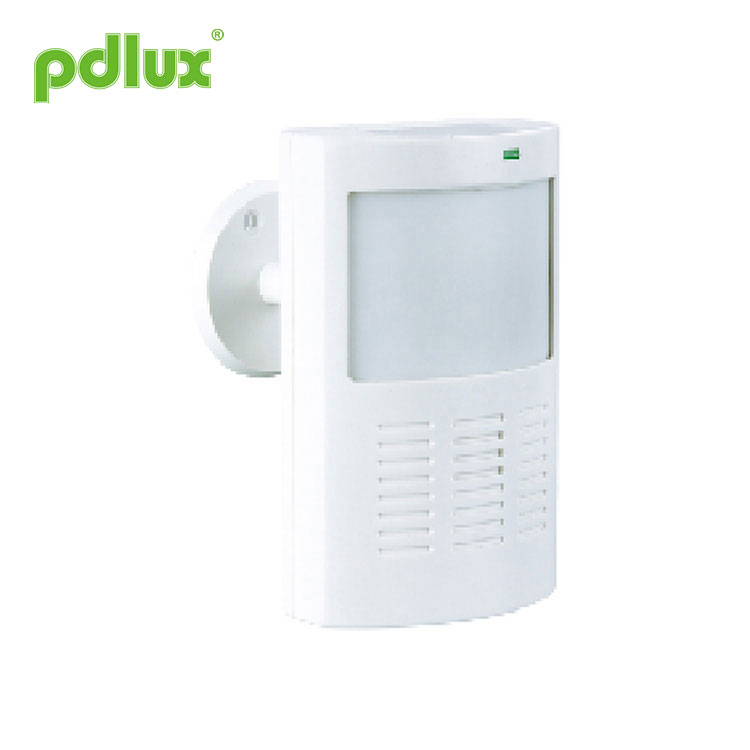

Passzív infravörös érzékelő PD-AL9 utasítás

A PD-AL9 egy új típusú emberi infravörös érzékelő, amely nagy érzékenységű érzékelőt és SMD technológiát alkalmaz.
Összegyűjti az értelmet és a kibocsátást; Amikor az ember belép az érzékelési tartományba, érzékeli és egyúttal jelet ad ki a megfelelő vevőre (cégünk bármely vevőkészülékére).

JELLEMZŐK

Elemről működik, és nincs szükség vezetékre;
Szabotázs kialakítás, az elülső burkolat eltávolításakor az egység azonnal jelet ad ki;
LED jelzés: érzékelés és emisszió jelző.

LEÍRÁS

Tápellátás: DC9V

Statikus áram: 25 μA

Érzékelési tartomány: 11 m
Érzékelési szög: 100º

Kibocsátási távolság: ≥30m

Frekvencia: 433MHz    315MHz

ÁTHIDALÓ ÉS POTENCIOMÉTER BEÁLLÍTÁSA (mint az alábbi ábra)

TESZT

Javítsa meg a 9V-os elemet, 60 mp után az érzékelő működőképes állapotba kerül:

a. Állítsa a JP1-et a jobb „1” pozícióba, a JP2-t a „LED/ON” állásba (egyszeri érzékelés utáni kibocsátás üzemállapota), állítsa a potenciométert az óramutató járásával ellentétes irányba a minimális helyzetbe: Mozgassa az objektív érintője mentén az érzékelési mezőben, az érzékelő érzékel (működik az érzékelő LED), majd jelet ad ki a megfelelő vevőre (az emissziós LED működik), a kibocsátási idő 3-4 s legyen, ha folyamatosan érzékeli, csak 10 másodperccel később, miután előző alkalommal kibocsát újra.

b. Állítsa a JP1-et a jobb „AUTO” pozícióba, a JP2-t a „LED/ON” állásba (a kibocsátás üzemállapota 2-szeres érzékelés után), állítsa a potenciométert az óramutató járásával ellentétes irányba a minimális helyzetbe: Mozgassa az objektív érintője mentén az érzékelési mezőben, az érzékelő érzékel (az érzékelő LED működik), az emissziós LED nem működik, az érzékelő nem ad ki jelet; ismét érzékeli, az érzékelő érzékeli (az érzékelő LED működik), majd jelet bocsát ki (az emissziós LED működik), a kibocsátási idő 3-4 másodperc legyen.

c. Késleltetési teszt: állítsa a JP1-et a jobb „1” pozícióba, a JP2-t a „LED/OF” pozícióba, állítsa a potenciométert az óramutató járásával megegyező irányba a maximális pozícióba, érzékeli az érzékelőt (az érzékelő LED működik), ha nincs értelme és kb. 2,5 perc, jelet bocsát ki (kibocsátási LED működik), a kibocsátási idő 3-4 mp.

d. Szabotázsteszt: nyissa ki az elülső fedelet, jelet ad ki és a kibocsátó LED világít.

FIGYELEM

Olyan telepítési helyet kell kiválasztani, ahol a mozgó tárgy szélességben mozoghat az érzékelővel (mint a jobb oldali diagram);
Az egységet rendszeres időközönként sétateszttel ellenőrizni kell a megfelelő működés biztosítása érdekében;
Ha az egység nem működik megfelelően, azonnal cserélje ki az elemeket, és tesztelje újra az egységet;
Kerülje az egység fém alapra történő felszerelését;
Nem szabad blokkolni az egység és a kívánt érzékelési terület között;
Az egységet és annak érzékelési területét ne tegye ki közvetlen napfénynek, fűtőtesteknek, elektromos ventilátoroknak stb.
