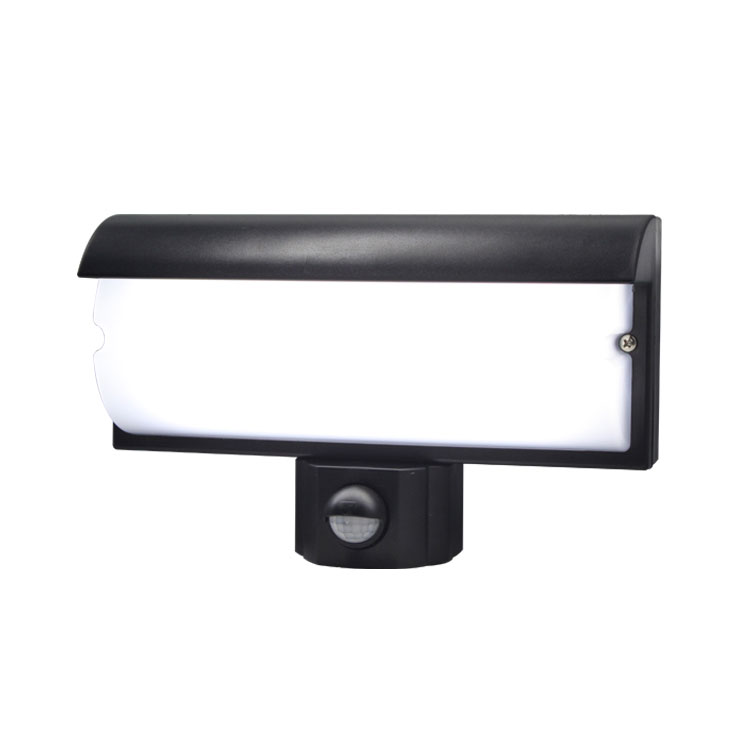

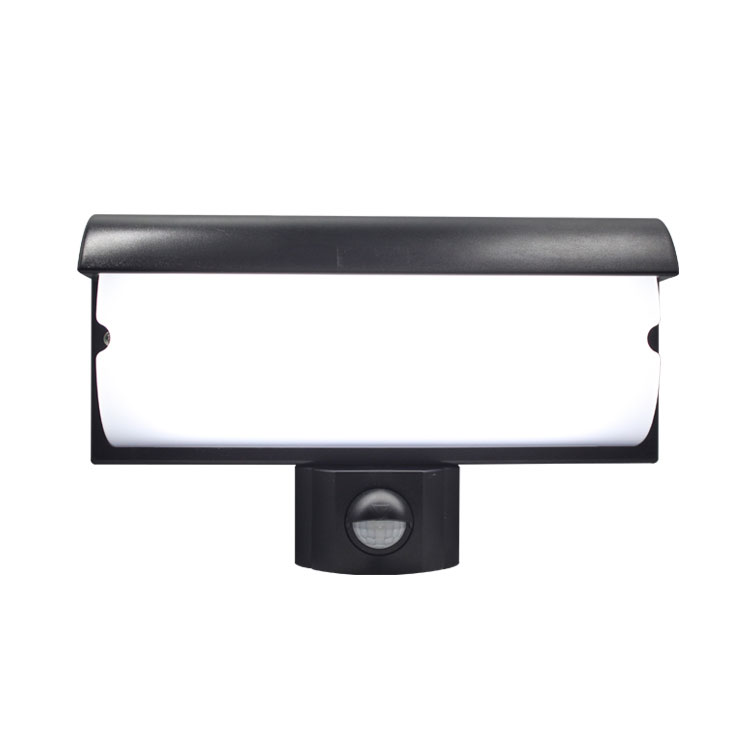

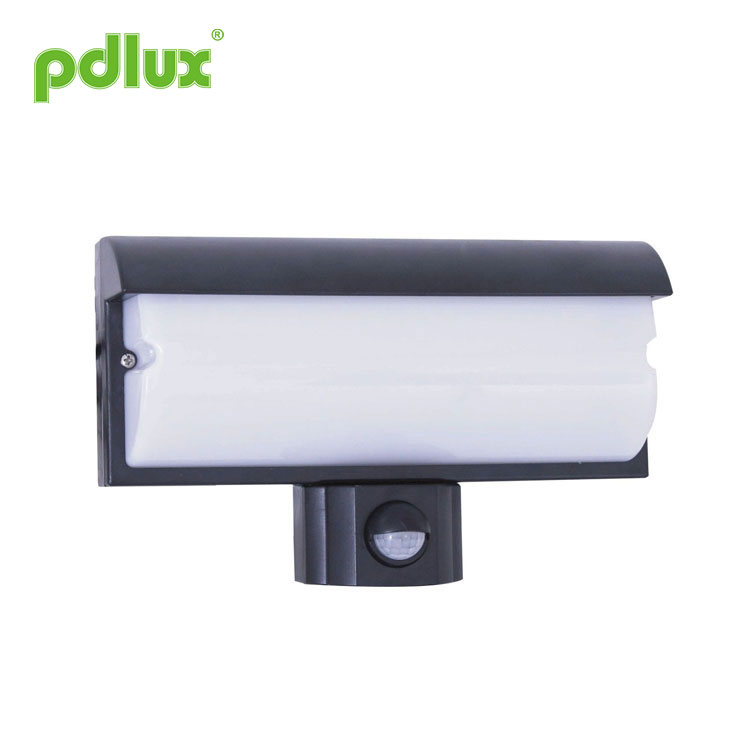

Infravörös érzékelő lámpa
Professzionális gyártóként szeretnénk Önnek infravörös érzékelős lámpát kínálni. És a legjobb értékesítés utáni szolgáltatást és időben történő szállítást kínáljuk Önnek.
Modell:PD-PIR2015
Kérdés küldése
PD-PIR2015 infravörös érzékelő lámpa használati útmutató
Összegzés
 |
A LED, mint modern fényforrás a világítástechnikai iparban a nagy hatásfok, a hosszú várható élettartam és a viszonylag alacsony energiafogyasztás jellemzőivel a fejlesztési irányzattá vált. Az ésszerű használat és a hatékonyság a kulcskérdés a világítástechnikában.PD-PIR2015 30 LEDS-sel (0,45 W) tervezték. Ésszerű elrendezése egyenletes hőáramlást tesz lehetővé, és a legoptimálisabb fényhatást éri el. A 6 W-os LED lámpa pedig majdnem ugyanolyan fényerőt képes generálni, mint egy 65 W-os ellenállásos izzólámpával. Élettartamának 100-szor hosszabb, mint a hagyományos halogénlámpákénak. Működhet emberi érzékelő kapcsolóval, így energiatakarékosabb és biztonságosabb. a lámpa bekapcsol, amikor valaki bejön, és kialszik, ha kialszik. A LED lámpák ideális lámpák, amelyek belépéskor felkapcsolnak, és kialszanak. Energiatakarékos fényforrásként is ideálisak. |
Műszaki adatok
|
Áramforrás: 220-240VAC 100-130VAC Teljesítmény frekvencia: 50/60Hz Érzékelési tartomány: Max. 8±2m (22°C) Érzékelési szög: 120° Időbeállítás: min:7sec±3sec max: 6 perc ± 2 perc (állítható) Fényvezérlés: <5LUX ~ 2000LUX (állítható) |
LED-ek száma: 30 DB Készenléti teljesítmény: 0,45 W LED műszaki adatok: T5050
Névleges terhelés: 6W Max.
Beépítési magasság: 1,5-3 m (falra szerelés) |
Érzékelő információ
Spektrogram
Az egyes részek neve
(LÁMPA HÉJ ALUMÍNIUM ANYAGHOZ)
Telepítés
Megjegyzés: Kérjük, hozza magával a következő eszközöket
1. lépés Jelölje meg a furat helyét ceruzával, miután meghatározta, hová kívánja telepíteni a terméket. (az 1. ábra szerint)
Megjegyzés: Ha fa falról van szó, nincs szükség műanyag tágulási csavarra, csak rögzítse a csavart a csavarhúzóval.
2. lépés Elektromos fúróval fúrjon lyukakat a falakra, ahol ceruzanyom látható, és helyezze be a műanyag tágulást a furat belsejébe (ahogyan a 2. ábra szerint)
3. lépés Csatlakoztassa a kábelt a lámpához a kábelbevezető nyílásokon keresztül (lásd a 3. ábrát)
4. lépés Ha fa falról van szó, nincs szükség műanyag tágulásra, csak húzza meg a csavart a csavarhúzóval. (4a. ábra)
Ha nem fából készült fal, kérjük, olvassa el a 2. lépést (a 4b. ábra szerint)
5. lépés Rögzítse a fedelet a falra szerelt lámpatalphoz (5. ábra).
6. lépés Nyissa ki a vezérlőpanel fedelét lefelé, és állítsa be a vezérlőgombokat, majd a vezérlőpanelt felfelé. (lásd a 6. ábrát)
 |
Beállítható 4 másodperc (az óramutató járásával ellentétes forgatás a végéig) és 8 perc (óramutató járásával megegyező irányban történő forgatás a végéig) tartományban. Az időzítő újraszámol, ha az érzékelő mozgó jelet észlel az utolsó idő vége előtt, ezért azt tanácsoljuk, hogy jobb, ha minimálisra állítja az időt az érzékelési tartomány vagy a járásteszt során. |
Megjegyzés: Az érzékelőnek 1 másodpercet kell várnia, hogy a lámpa kialudása után újra működjön. A jel észlelésekor a lámpa csak az idő lejárta után világít újra.
 |
A munka megvilágítási értéke az 5 és 2000 LUX közötti tartományban állítható be. A megvilágítási érték körülbelül 5 LUX, ha az óramutató járásával ellentétes irányba forgatja a végét, a megvilágítási érték körülbelül 2000 LUX, ha az óramutató járásával megegyező irányba forgatja a végéig. A gombot az óramutató járásával ellentétes irányba kell forgatni a végéig, amikor a járástesztet végzi vagy az észlelési tartományt állítja be a nap folyamán. |
Megjegyzés: Ne erőltesse túl a három gombot, mert közvetlenül az alkatrészre vannak felszerelve! Az alkatrészben van egy kis korlátozó eszköz, amely eltörik, ha erőlködik is, amikor a gombot a végére forgatja. Ha ez megtörténik, a gombok 360°-ban elfordulnak anélkül, hogy az eszköz korlátozná. Felhívjuk figyelmét, hogy a gombok korlátozott állítási szöge 270°.
A hiba és a megoldások
| Hiba | Hiba oka | Megoldás |
| Nem működik teherrel | A fényvilágítás rosszul van beállítva, a terhelés megszakadt | Állítsa be a terhelés beállítását |
| Az áram ki van kapcsolva | Változtassa meg a terhelést | |
| Folyamatos jel van az észlelési tartományban | Kapcsolja be a készüléket | |
| Dolgozzon folyamatosan a teherrel | Az érzékelőt nem megfelelően telepítették |
Ellenőrizze a beállításait észlelési terület |
| Az érzékelőket nem sikerült megfelelően becsomagolni, mert nem tudja megbízhatóan észlelni a jelet | Helyezze vissza a külső burkolatot | |
| Dolgozzon a teherrel | A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait |
| Mozgó jel esetén dolgozzon a teherrel | A mozgó test túl gyors, vagy az érzékelési terület túl kicsi | Ellenőrizze az érzékelési terület beállításait |
1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.
A lámpaházon használt csavarok a gyári kiszállításkor szokásosak. A csavarok műanyag tasakjában található speciális Y típusú rozsdamentes csavarok a lámpaernyő rögzítésére szolgálnak, miután a szerelő befejezte a beszerelést. Az elektromosság elleni védelemre szolgál. sokk.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami problémákat okozhat. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
