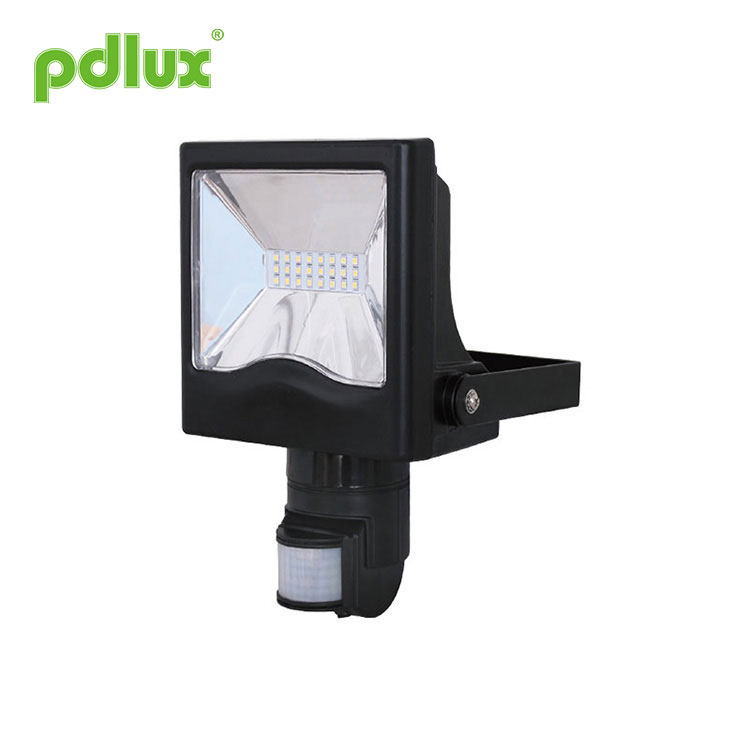

Az infravörös mozgásérzékelő LED-es reflektor PD-PIR2024-2 utasítása

Összegzés

A termék egy nagy teljesítményű öntött LED-érzékelő lámpa; jó érzékenységű detektort, integrált áramkört és SMT-t alkalmaz. Automatizálási, kényelmi, biztonsági, energiatakarékossági és praktikus funkciókat gyűjt össze. A széles érzékelési mező felfelé és lefelé, bal és jobb oldali szolgáltatási mezőből áll. Úgy működik, hogy emberi mozgásból származó infravörös sugarakat fogad. Amikor az ember belép az észlelési mezőbe, azonnal elindíthatja a betöltést, és automatikusan éjjel-nappal azonosítja; Felszerelése nagyon kényelmes, felhasználása pedig nagyon széles. Tápellátás jelzés és észlelés jelzés funkcióval rendelkezik.

Érzékelési mező: az észlelési mező (lásd a következő ábrát) felfelé és lefelé, balra és jobbra szolgáltatási mezőből áll, a fogyasztó kívánsága szerint választható ki. a mozgás orientációja szoros összefüggésben van az érzékenységgel;
A nappal és az éjszaka felismerése: A fogyasztó beállíthatja a munkafény-vezérlést. Nappal és éjszaka is működhet, ha a „nap” helyzetbe (max.) van beállítva. 3LUX-nál kisebb fényszabályzóban működhet, ha a „hold” állásban van (perc). Ami a beállítási mintát illeti, kérjük, olvassa el a tesztelési mintát;

Tápellátás és érzékelés jelzése: A jelzőlámpa a bekapcsolás után 4 másodpercenként egyszer felvillanhat. A jelek vétele után 1 másodpercenként kétszer villanhat. Ugyanakkor megjelenítheti az érzékelő normál észlelési és tápellátási feltételeit;
Az időbeállítás folyamatosan hozzáadódik: Amikor az első indukció után megkapja a második indukciós jelet, ismét az első időbeállítási pihenőidő alapján számítja ki az időt. (Beállítani az időt).
Az idő beállítása állítható. A fogyasztó kívánsága szerint beállítható. A minimális idő 8 ± 3 mp. Maximum 7 perc±2 perc.

Érzékelő információ

Spektrogram

Telepítés

Megjegyzés: Kérjük, hozza magával a következő eszközöket.

Kapcsolja ki az áramellátást;
Csavarja le a szöget az alján. Nyissa ki a vezeték lyukat. A tápvezeték és a terhelő vezeték alul van fúrva;
Rögzítse az alját a kiválasztott pozícióban a felfújt csavarral;
Csatlakoztassa a tápfeszültséget és a terhelést a csatlakozóvezeték oszloppal a vázlatrajz szerint;
Rögzítse az érzékelőt az alján, csavarja be a szöget és kapcsolja be.

Az egyes részek neve

(Lámpaház alumínium anyaghoz)

A lámpa igényeinek megfelelően állítsa be az érzékelők megfelelő használatát, és világítsa meg a látószöget, hogy a lehető legjobban használja ki a látható termékeket.

Teszt

Forgassa el a fényszabályozó gombot az óramutató járásával megegyező irányban a maximumon (nap), forgassa az óramutató járásával megegyező irányban az időgombot a minimumon;
A tápfeszültség bekapcsolásakor a terhelés nem működik, és a jelzőlámpa 4 másodpercenként egyszer felvillan.
5-10 másodperc elteltével a terhelés működik, és a jelzőlámpa 1 másodpercenként kétszer felvillan. Ha nincs indukciós jel, a terhelésnek 5–30 másodpercen belül le kell állnia, a visszajelző lámpának pedig 4 másodpercenként fel kell villannia.
Az első megjelenése után 5–10 mp után tegye újra értelmessé. A terhelésnek működnie kell, és a vaku sebessége 1 másodpercenként kétszer jelenik meg. A terhelésnek 5–15 másodpercen belül le kell állnia;
Forgassa el a fényszabályozó gombot az óramutató járásával ellentétes irányban minimumra. Ha 3LUX-nál kisebb értékre van beállítva, az induktor terhelése nem fog működni, miután a terhelés leállt. Ha az észlelési ablakot átlátszatlan tárgyakkal (törülközővel stb.) fedi le, a terhelés indukciós jel nélkül működik, a terhelés 5-15 másodpercen belül leáll.

jegyzet

Villanyszerelő vagy tapasztalt ember telepítheti;
A nyugtalansági objektumok nem tekinthetők telepítési alaplapnak;
Az észlelési ablak előtt nem lehetnek akadályozó vagy nyugtalanító tárgyak, amelyek az észlelést befolyásolják;
Kerülje a levegőhőmérséklet-változási zónák közelében történő felszerelését, például: légkondicionálás, központi fűtés stb.
Biztonsága érdekében kérjük, ne nyissa ki a tokot, ha a telepítés után akadozást talál;
A termék váratlan károsodásának elkerülése érdekében kérjük, adjon hozzá egy 6 A-es biztonságos eszközt az infravörös érzékelő felszereléséhez, például biztosítékot, biztonsági csövet stb.

Valami probléma és megoldás

A terhelés nem működik:
a. Ellenőrizze a teljesítményt és a terhelést;
b. Ha jó a terhelés;
c. Ha a jelzőlámpa sebessége felgyorsul az érzékelés után;
d. Ellenőrizze, hogy a munkalámpa megfelel-e a fényvezérlőnek.

Az érzékenység gyenge:
a. Kérjük, ellenőrizze, hogy az érzékelési ablak előtt nincs-e akadálya a jelek vételének;
b. Kérjük, ellenőrizze a környezeti hőmérsékletet;
c. Kérjük, ellenőrizze, hogy a jelforrás szerepel-e az észlelési mezőben;
d. Kérjük, ellenőrizze a beépítési magasságot;
e. Ha megfelelő a mozgásirány.

Az érzékelő nem tudja automatikusan leállítani a terhelést:
a. Ha folyamatos jelek vannak az észlelési mezőkben;
b. Ha az idő beállítása a leghosszabb;
c. Ha a teljesítmény megfelel az utasításnak;
d. Ha a levegő hőmérséklete megváltozik az érzékelő közelében, például légkondicionáló vagy központi fűtés stb.

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége a javításhoz, azonos besorolású LED-ekkel.

Y típusú tartozékok esetén: Ha ennek a lámpatestnek a külső rugalmas kábele vagy kábele megsérül, azt a veszély elkerülése érdekében kizárólag a gyártó, szervizképviselője vagy hasonló képesítésű személy cserélheti ki.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami problémákat okozhat. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
