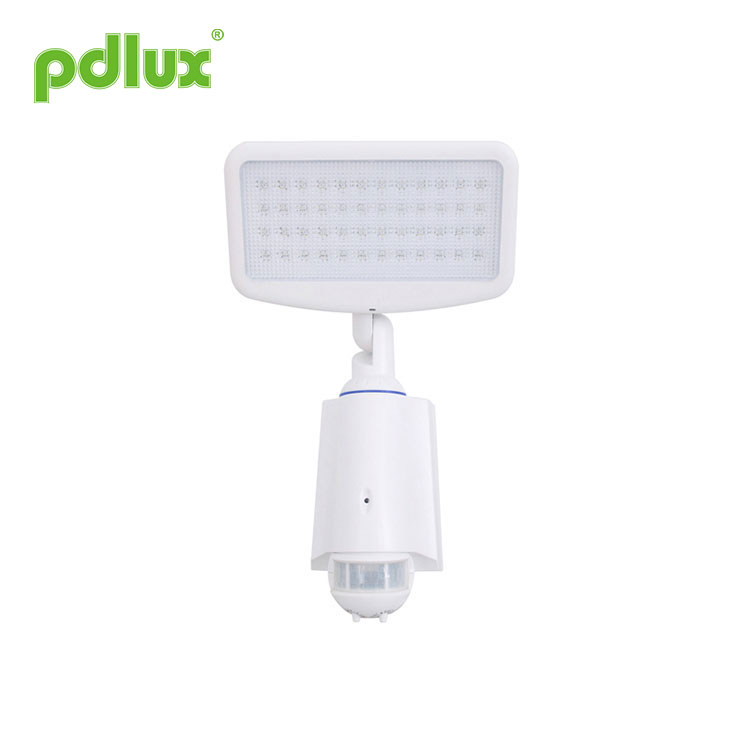

LED-es napenergia kültéri fali lámpa

Napelemes érzékelő lámpa PD-SLL48(SM) utasítás

Mi van a csomagban

• 24 LED mátrix lámpa mozgásérzékelővel
• Napelemes töltőkártya
• Használati utasítás

Megjegyzés: Az elemek csomagolása

Megjegyzés: Kérjük, az igény szerint vásároljon.

Bevezetés

Köszönjük, hogy megvásárolta a SOLAR POWERED WITH MOTION ACTIVATED 48 LED SECURITY FLOOD LIGHT
Könnyű beállításával és könnyű kialakításával a lámpa minden világítási igényt kielégít. Környezetbarát napenergia felhasználásával készült, sok éves szolgáltatás nyújtására.

Műszaki adatok

• Ne dobja tűzbe az akkumulátort. Ez robbanást okozhat.
• Ne tegye ki a lámpát tűznek vagy erős hőnek, mert az akkumulátor felrobbanhat.
• Ne merítse vízbe.
• Soha ne nézzen közvetlenül a fénybe, és ne világítson mások szemébe.
• Kövesse a megfelelő biztonsági tanácsokat, hogy megelőzze a létráról való leesést.
• Ha szükséges, forduljon a helyi építési biztonsági útmutatóhoz a lámpatest épületre történő felszereléséhez.

Egy év korlátozott garancia

• Ez a garancia nem vonatkozik a helytelen használatból vagy helytelen telepítésből/csatlakoztatásból eredő károkra.
• Ez a garancia nem vonatkozik a tartozékokra, izzókra, akkumulátorokra, balesetekre, átalakításokra, jogosulatlan használatra vagy javításra, elhanyagolásra, helytelen használatra, visszaélésre, a normál kopásból eredő sérülésekre vagy hibákra (beleértve a forgácsokat, a kifakult karcolásokat, a használatból eredő horzsolásokat vagy elszíneződéseket). napsugárzásnak való kitettség), vagy a gondozási és karbantartási utasítások be nem tartása, a tűz, az árvíz és az Isten cselekedetei.
• Ez a garancia nem terjed ki a véletlen vagy következményes károkért való felelősségre.

Telepítési útmutató

• A lámpatestet sima és stabil felületre kell felszerelni.
• Ne helyezzen olyan tárgyakat a mozgásérzékelő elé, amelyek befolyásolhatják az érzékelési teljesítményt.
• Ne szerelje fel a lámpát légkondicionáló, központi fűtés vagy nagyfeszültségű rendszer közelébe.
• Ne helyezze a mozgásérzékelő fejét utcai forgalom vagy más mozgások irányába. Ez hamis triggert fog eredményezni, amely a lámpa túlzott világítására készteti, és lemeríti az akkumulátor élettartamát.
• A mozgásérzékelés a legérzékenyebb az eszközön áthaladó mozgásra, és kevésbé érzékeny a felé vagy távolodó mozgásra (lásd az alábbi képeket).
• A napelemes töltőkártyát olyan napos helyre kell elhelyezni, ahol a lehető legtöbb napfény gyűjthető. A napelemes táblának általában olyan (dél) irányba kell néznie, ahol a napfény legalább napi 3 órán keresztül töltheti a táblát (üveg mögött 5 órán keresztül). Javasoljuk, hogy az első használat előtt 24 órán keresztül töltse a lámpát.
• Használjon puha, nedves ruhát a töltőlap rendszeres (legalább évente egyszer) tisztításához, hogy elkerülje a felgyülemlett por miatti teljesítménycsökkenést.

Szög állítás körül NAGY ÉRZÉKENYSÉG az érzékelőn áthaladó mozgásból. Ingadozási szög beállítása ALACSONY ÉRZÉKENYSÉG az érzékelő felé érkező mozgásból.

Spektrogram

Gyors beállítási eljárás

1. Kérjük, tartsa távol a gyerekektől. 2. Ez a termék kültérre is telepíthető, de azt javasoljuk, hogy eső/vihar és erős fények ellen.

1. Jelölje be a falat, ahová a lámpát fel szeretné szerelni.
2. Fúrja ki mind a négy lyukat.
Helyezze a tartót a falra nylon dübelekkel (ha szükséges) és csavarokkal.

3. Kérjük, csatlakoztassa az akkumulátort a használati útmutató figyelmeztető részében található diagramnak megfelelően, és szerelje fel az akkumulátor fedelét úgy, ahogy volt.
4. Csúsztassa a lámpát a tartóba, majd csavarja be az alsó csavart.

5. Szerelje fel a szolártáblát csavarokkal. Állítsa be az irányt.

6. Helyezze a napelemes táblát napos helyre.

7. Állítsa be a mozgásérzékelő irányát.

8 másodperc (az óramutató járásával ellentétes forgatás a végéig) és 3 perc (az óramutató járásával megegyező irányban történő forgatás a végéig) tartományban állítható be. Az időzítő újraszámol, amikor az érzékelő mozgó jelet észlel az utolsó idő vége előtt, ezért azt tanácsoljuk, hogy Jobb, ha minimálisra állítja az időt az észlelési tartomány vagy a járásteszt során. Megjegyzés: Az érzékelőnek 1 másodpercet kell várnia, hogy a lámpa kialudása után újra működjön. Csak az idő lejárta után világít újra a fény, amikor észleli a jelet. Ez a tartomány annak a kör alakú tartománynak a sugaraira utal, amely akkor jelenik meg a talajon, ha a lámpa 2,5 m magasságban van felszerelve. Minimális érzékelési tartomány (közel 4 m sugarú körben), amely az óramutató járásával ellentétes irányban forog a végéig. Maximális észlelési tartomány (közel 15 m sugarú körben), amely az óramutató járásával megegyező irányban forog a végéig.

FIGYELEM: A termék használatakor állítsa be az érzékenységet a kívánt pozícióba, ne állítsa az érzékenységet maximumra, nehogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a rosszat. mozgás a szél által fújó leveleket és függönyöket, kis állatokat, valamint a helytelen mozgást az elektromos hálózat és az elektromos berendezések interferenciája miatt. Mindezek miatt a termék nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia-hálózatok különbségei miatt az interferencia impulzusa bizonytalan, ezért a felhasználónak nem javasolt az érzékenységet a maximális értékre állítani a használat során. Javaslat: Kérjük, telepítse és állítsa be az érzékenységet a megfelelő távolságra a használatával, ne állítsa be. a maximális érzékenység a helytelen működés elkerülése érdekében.

8. Állítsa be a lámpafej irányát.

9. Dugja be a szolárkártya vezetékcsatlakozóját a
a fény alja.
Győződjön meg arról, hogy a vezetékcsatlakozó teljesen csatlakoztatva van.

Működési útmutató

1. Az akkumulátor beszerelése

Solar LED lámpa, akkumulátor feszültség 7,4V, 1800mAH, érzékelési szög> 150º, teljes megvilágítással, folyamatos üzemidő> 4 óra.

2. Tesztelési mód:

A tesztelés előtt csavarja ki a csavarokat a hátoldalon, majd távolítsa el a hátlapot; csatlakoztassa az akkumulátort (1800 mAH) atápcsatlakozók, a rendszer elindul, és a piros LED világít; után a jelző LED kialszika rendszer felmelegszik.

3. „KI” szobrok

A rendszer „áramkimaradás elleni védelem” modellben lesz. Nincs mozgásérzékelő funkció. Fogyasztás: ＜25 UA.

4. „AUTO” szobrok

A rendszer elfogadja a „késleltetési idő” és az „érzékenység” manuális beállítását.
A „késleltetési idő” 10 másodperctől 3 percig állítható.
Az „Érzékenység” 15 m-re (22°C) állítható.
A LED lámpák fényereje: kívül ＜10 LUX.

Ha a külső fényvezérlési értékek > 200LUX, a rendszer kikapcsolja a PIR-érzékelőt;
Áramfelvétel: ＜3MA
Elektromos áram: 380-430 MA (ha az összes lámpa teljesen fel van kapcsolva)
Ha a teljesítmény kisebb, mint 6,4 V, a rendszer KIKAPCSOL.
Ha az akkumulátor feszültsége alacsonyabb, mint 6,6 V, a LED jelzőfény 30 másodpercenként villog 8-ig
óra, 8 óra elteltével a feszültség nem teljes a munka fenntartásához.
Ha a teljesítmény kisebb, mint 6,2 V, a rendszer „kikapcsolás” módba lép, áram<25UA.

5. „BE” szobrok

Az összes lámpa világít, ha a rendszer „BE” állásban van. A rendszer 70 lux-ra csökkenti a fényerőt (≥
az eredeti fényerő 1/3-a) 8 percig nem érzékel mozgást.
Elektromos áram: 500-600MA
Ha a teljesítmény kisebb, mint 6,4 V, a rendszer KIKAPCSOL
Ha az akkumulátor feszültsége alacsonyabb, mint 6,6 V, a LED jelzőfény 30 másodpercenként villog 8-ig
óra, 8 óra elteltével a feszültség nem teljes a munka fenntartásához.
Ha a teljesítmény kisebb, mint 6,2 V, a rendszer „kikapcsolás” módba lép. Áram<25UA.

6. Oki Menedzsment

Az impulzusfeszültség 9V, a maximális elektromos áram 650MA.
Külső hálózati adapterhez csatlakoztatva a LED jelzőfény egyszer felvillan.

Valami probléma és megoldás

1. A terhelés nem működik:
a: Ellenőrizze, hogy a tápellátás és a terhelés bekötése megfelelő-e;
b: Ellenőrizze, hogy a terhelés jó-e;
c: Ellenőrizze, hogy a munkalámpa-készlet megfelel-e a környezeti fénynek.

2. Az érzékenység gyenge:
a: Ellenőrizze, hogy van-e akadály az érzékelési ablak előtt a jel vételéhez;
b: Ellenőrizze, hogy a környezeti hőmérséklet nem túl magas-e;
c: Ellenőrizze, hogy az indukciós jelforrás az észlelési mezőkben van-e;
d: Kérjük, ellenőrizze, hogy a beépítési magasság megfelel-e az utasításban megadott magasságnak;
e: Ellenőrizze, hogy a mozgás iránya megfelelő-e.

3. Az érzékelő lámpa nem tudja automatikusan kikapcsolni a terhelést:
a: Ellenőrizze, hogy van-e folyamatos jel az észlelési mezőben;
b: Ellenőrizze, hogy az időbeállítás a leghosszabb-e;
c: Ellenőrizze, hogy a teljesítmény megfelel-e az utasításnak;
d: Ellenőrizze, hogy a hőmérséklet az érzékelő lámpája közelében nyilvánvalóan megváltozott-e, például a légkondicionálás vagy a központi fűtés stb.

1.A gyár elhagyásakor az akkumulátor le van választva. Kérjük, csatlakoztassa az akkumulátort a termék használatakor.
2. Ha hosszabb ideig nem használja a terméket, vagy konzerválja a terméket, húzza ki az akkumulátort.

3.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
4. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
5. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Ha különböző környezetben használja, ne állítsa az érzékenységet a legmagasabbra.
Mert ez könnyen meghibásodáshoz vezethet.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami problémákat okoz. A tervezés során ügyeltünk a redundáns kialakításokra, és a problémák elkerülése érdekében biztonsági kvótát alkalmaztunk.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
