A PDLUX továbbfejlesztett PD-V9H/PD-V9P/PD-V9S X-Band Doppler érzékelő modulok, egyedi tű nélküli verzió opcionális
A Ningbo PDLUX Electronic Technology hivatalosan is piacra dobja a kifinomult PD-V9 X-sávú Doppler radarérzékelőket, beleértve a PD-V9H, PD-V9P és PD-V9S érzékelőket. Változatos tűelrendezéssel és két fő frekvencia opcióval, valamint opcionális tű nélküli testreszabással, a sorozat megfelel a világ elektronikai gyártóinak különféle PCB-elrendezési követelményeinek.

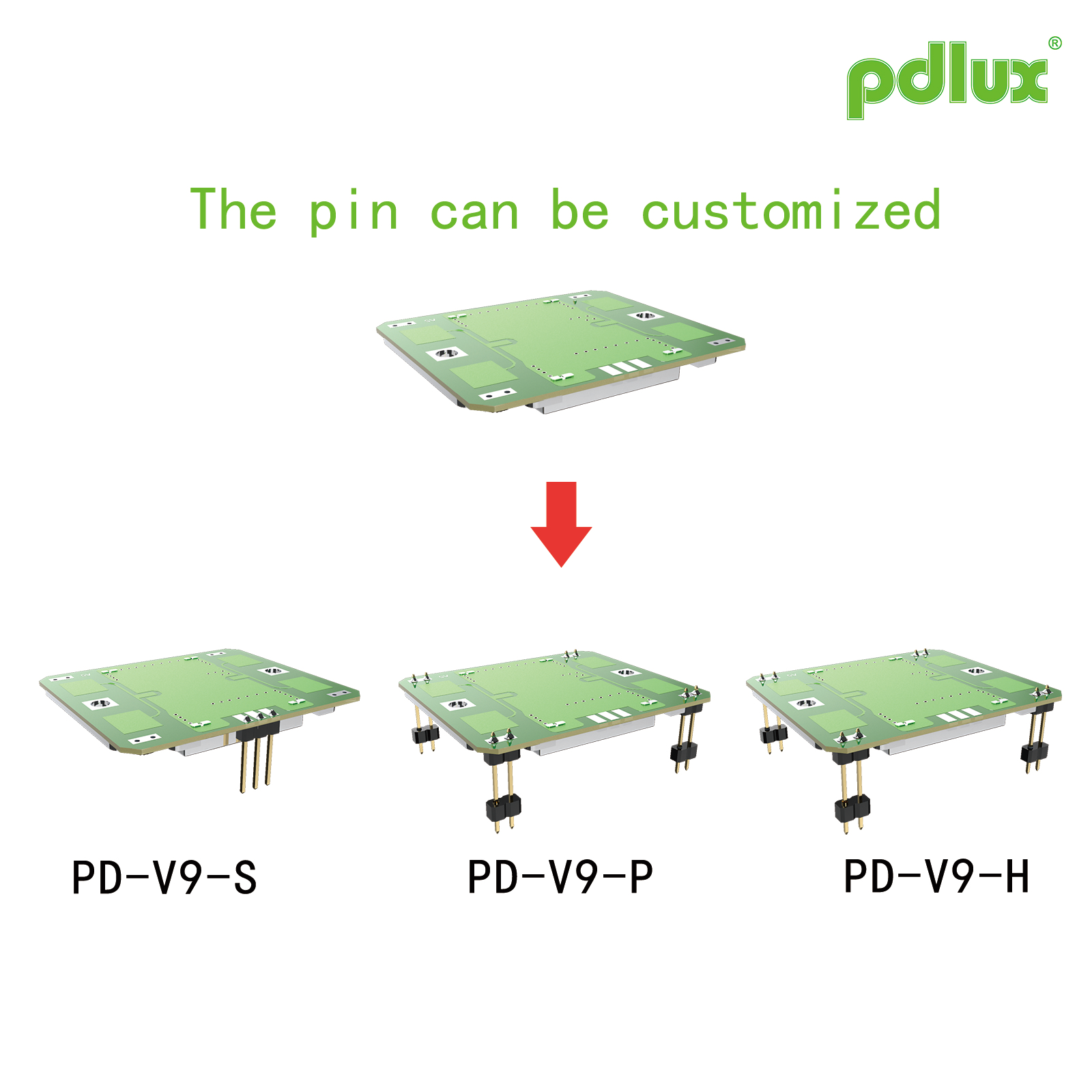

Alapvető megkülönböztetés: Pin-elrendezés és frekvenciaválasztás
Mindhárom modell ugyanazzal az áramkörrel, antennával és elektromos teljesítménnyel rendelkezik, csak a tűosztásban és a működési frekvenciában tér el a regionális rádiószabványoknak megfelelően:
· PD-V9H:10,587 GHz ± 10 MHz (EU szabvány frekvencia), X1 = 3,4 mm, X2 = 9,8 mm tűtávolság a közös európai és amerikai PCB-tervezéshez
· PD-V9P:10,525 GHz ± 20 MHz (világméretű univerzális frekvencia), kompakt X1 = 3 mm, X2 = 8,9 mm tűk a PCB lábnyom megtakarítása érdekében
· PD-V9S:10,525 GHz ± 20 MHz, szabványos 3,4/9,8 mm-es tűelrendezés a régi érzékelők közvetlen beugró cseréjéhez
Egyéni opció:Igény szerint csapmentes csupasz modulok SMD rögzítéshez; Az X3 méret az ügyfél specifikációi szerint testreszabható.
Egységes kiváló specifikációk az összes PD-V9 sorozathoz
A DRO dielektromos rezonátor oszcillátorral és az integrált patch antennával felépített termékcsalád egységes specifikációkkal rendelkezik:
· Tápfeszültség: DC5V±0,5V, tipikus áram 32mA alatt; A PWM üzemmód támogatja az ultraalacsony energiafogyasztást
· Tipikus EIRP: 13 dBm (20 mW), vételi érzékenység -90 dBc, második harmonikus ≤ -40 dBm
· Működési hőmérséklet: -30 ℃~+55 ℃ normál tartomány, -40 ℃ és +80 ℃ között kiterjesztve
· Sugárszög: 36° E-sík, 72°H-sík; rugalmas rögzítési szög elérhető
· RoHS tanúsítvánnyal rendelkezik, és megfelel az ETS 300 440 szabványnak a globális piaci jóváhagyáshoz
Széles körű alkalmazási forgatókönyvek
Ideális automatikus ajtókhoz, mozgásérzékelős lámpákhoz, biztonsági riasztókhoz, IoT-jelenlét-érzékelőkhöz és sebességérzékelő berendezésekhez. A régi radarmodulok cseréjekor a felhasználóknak csak az erősítőn kell módosítaniuk az érzékenységi problémákat az MCU kód felülvizsgálata nélkül, ami nagymértékben csökkenti a fejlesztési költségeket.
