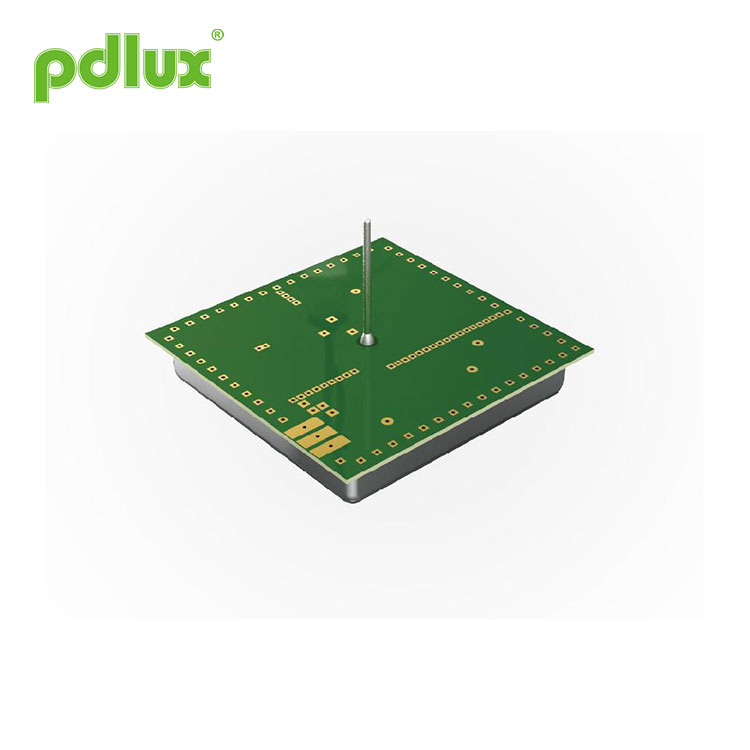

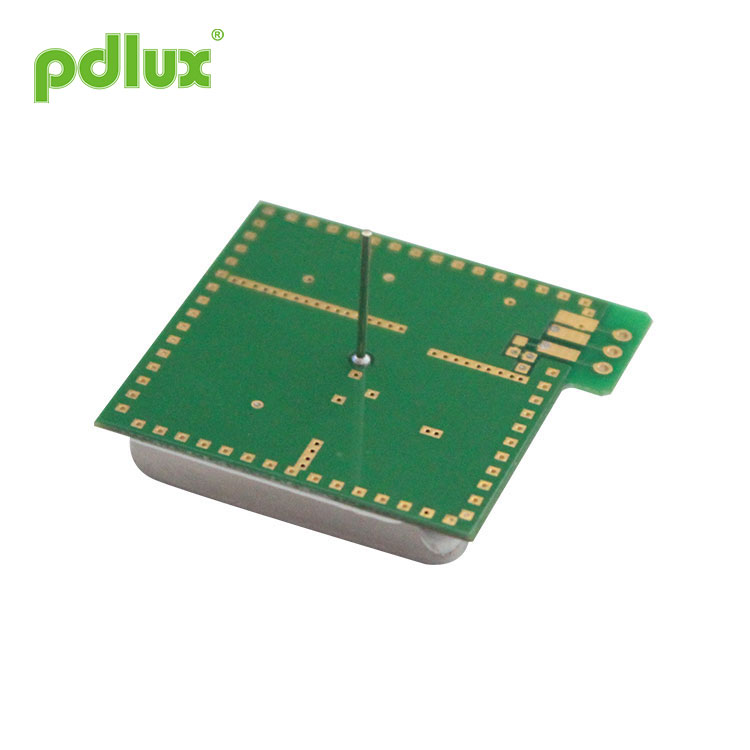

PDLUX PD-V1 mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul
A PDLUX PD-V1 mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul egy C-sávos, bi-statikus Doppler adó-vevő modul. Ez a beépített rezonátor oszcillátor (CRO). Ez a modul a beépített erősítő áramkört használja, és közvetlenül kimeneti erősítő jel, megmenti a külső erősítő áramkört, egyszerűbbé teszi a jelfeldolgozást és megkönnyíti a vezérlőhöz való csatlakozást.
Modell:PDLUX PD-V1
Kérdés küldése
PDLUX PD-V1 mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul
- Intelligens kapcsoló
- Alacsony vezeték nélküli teljesítmény |
Az EN 300440-V2.1.1ã € EN 62479：2010, RED-2014/53 / eu irányelv szerint Az FCC 15.249. Része szerint Az EN 62321, a ROHS-2011/65 / EU irányelv szerint A REACH-1907/2006 / ec irányelv szerint |
|
Antenna fénysugár mintája (minden irányú)
|
Termékek mérete
|
| Paraméter | Megjegyzések | Min | Typ | Max | Egységek | ||||
| Frekvencia beállítása | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Sugárzott teljesítmény (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Megállapodás ideje |
|
5 |
|
10 | Kisasszony | ||||
| Fogadott jelerősség | 2 | 150 | 200 | 300 | μVp-p | ||||
| Zaj | 3 | 100 | 150 | 200 | mVrms | ||||
| Tápfeszültség |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| A jelenlegi felhasználás |
|
18 | 20 | 25 | mA | ||||
| Impulzus ismétlődési frekvencia | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Impulzus szélesség | 4 | 15 | 50 | 70 | EcSec | ||||
| Üzemi hőmérséklet |
|
-15 | 22 | 75 | ℃ | ||||
| Súly |
|
6.0 | 6.5 | 7.0 | g | ||||
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
Note2:The Fogadott jelerősség(RSS) is measured at the total 1 Ways path loss of 36dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
