10 éves verzió füstjelző

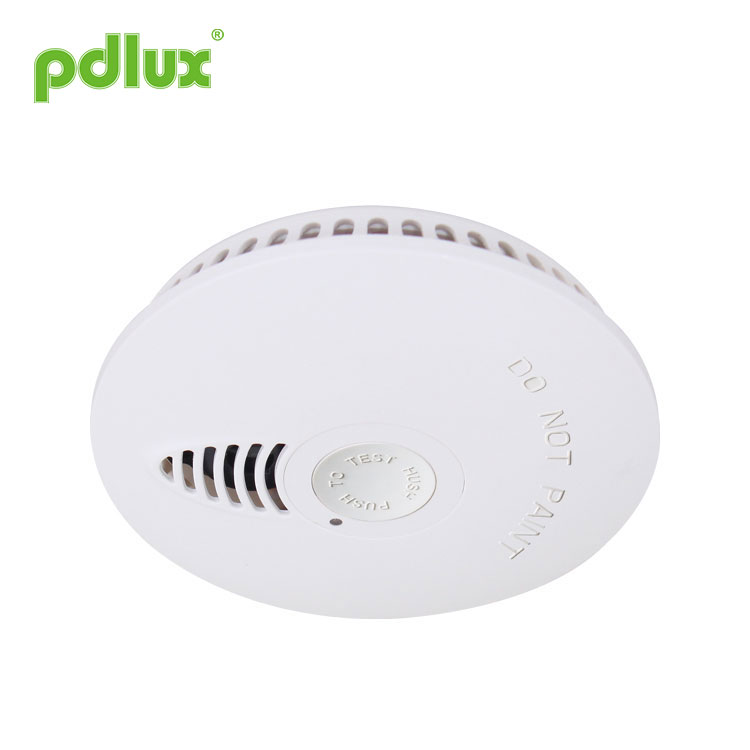

10 éves füstjelző PD-SO-215

10 éves verzió füstjelző mérete

Összegzés

A PD-SO-215 10 éves verziójú füstjelző egy digitális kis fogyasztású füstjelző, a terméktervezés megfelel az EU EN14604 szabványának, a nagy teljesítményű chipek önálló fotoelektromos füstjelző MCU-ként történő használata, a digitális jelfeldolgozás teszi a riasztás észlelés pontosabb, jobb termékérzékenységi konzisztencia, beépített MCU FLASH memória, tárolja az érzékelő gyári paramétereit, karbantartási információkat az erős öndiagnosztikai teszt, áramkörhiba, érzékelőhiba, akkumulátorfeszültség és az észlelés egyéb paramétereinek elérése érdekében diagnózis. Ugyanakkor az adaptív kompenzációs funkció a környezeti hőmérsékleten, a külső tényezőkön, például a tűzérzékenység-kompenzáció körülményeinek megfelelő tartományon belüli változásán, a termék fokozott stabilitásán alapul. A termék átlagos készenléti árama kevesebb, mint 3uA készenléti energiafogyasztás, a munkaidő legfeljebb 10 év.

A 10 éves füstjelző specifikációi

Áramforrás: DC3V
Az akkumulátor műszaki adatai: CR123A
Az akkumulátor élettartama: 10 év
Statikus áram: â ‰ ¤3uA
Riasztási áram: <30mA
Alacsony feszültségű riasztás: 2,7V ± 0,05V
Riasztási hangzás:> 85 db (3m)
Működési hőmérséklet: 0 ° C ~ 40 ° C
Működési páratartalom: 10% -95% relatív páratartalom

Funkció

(1) Ha az áramellátás be van kapcsolva, a hangjelzés sípoló hangjelzéssel hívja fel a bekapcsolást.
(2) Amikor az akkumulátor belép a kisfeszültségűbe, fél sípoló hangjelzésű LED szinkronizációs lámpa.
(3) A füstmentes riasztásban nyomja meg a gombot 3 másodpercig, a riasztás háromszor sípol és sípol, ugyanaz a hang, mint a füstjelző.
(4) Amikor a füstjelző rákapcsol, nyomja meg a gombot a némítási üzemmódba való belépéshez, a hangjelző el van némítva, a LED folytatja a fényriasztást, ha füst van, a némítás ideje 10 perc, némítás esetén a gomb érvénytelen.

Hol kell telepíteni a 10 éves verzió füstjelzőjét

1, a folyosón kívüli minden külön hálószobában egyet telepítettek, az 1. ábrán látható;
2, egy többcsaládos házban vagy apartmanházban minden emeleten telepíteni egyet, a 2. ábrán látható;

3, Minden hálószobához egy;
4, ha a hálószoba folyosójának hossza meghaladja a 40 métert (12 méter), a folyosó mindkét végén riasztó van;
5. Tegyen egyet a félig zárt vagy teljesen zárt hálószobába, mert a zárt ajtó eltömíti a füstöt. Ha az ajtó be van csukva, a folyosón riasztó hang szólítja fel az ébredt alvót;
6, Az alagsori lépcsők alján riasztó felszereléséhez;
7, Az első emeleten a lépcső második emeletének tetejéig riasztó felszereléséhez;
8, a másik a nappaliban, a konyhában, a tetőtérben és a raktárban riasztó felszereléséhez;
9, Próbáljon riasztani a mennyezet közepe közelében, ha ez nem praktikus, a fal vagy a mennyezet sarka közötti távolság nem lehet kevesebb, mint 20 hüvelyk (50 cm), amint azt a 3. ábra mutatja;
10, Ha a tető ferde vagy éles, a telepítés helye a legmagasabb pont tetejétől nem lehet kevesebb, mint 3 láb (0,9 m), amint azt a 4. ábra mutatja.

Hol ne telepítse a 10 éves verzió füstjelzőjét

Hamis pozitív jelenségek fordulhatnak elő, ha a füstérzékelőket olyan helyre telepítik, ahol nem megfelelően működnek. A téves riasztások elkerülése érdekében ne telepítse a terméket a következő helyekre:
1., égő helyek, például szellőztetetlen konyha, garázs stb.
2, Ne helyezze a terméket 6 méteres távolságra az égő helytől, például a konyhától, ha 20 láb távolság nem lehetséges, mint a mozgó helyiségben, de távol kell tartania az égő dolgokat is, a hamis pozitív eredmények elkerülése érdekében ezeken a helyeken jó szellőzést kell fenntartani;
3, Nedves vagy nedves területek: vagy zuhanyzós fürdőszoba közelében;
4, 4 alatt vagy 38 felett, például kültéri, nem épített befejezett tetőtér;
5, piszkos helyen, a mosókonyhának biztosítania kell a tiszta négyzet alakú riasztást;
6, A szellőzés kiváló, teljesen eloszlatja a füstöt;
7. ábra: a levegő zsákutcái, például a rámpa teteje, vagy a mennyezet és a fal közötti sarok, a holt levegő megakadályozza a füst eljutását az érzékelőbe;
8, a repülő rovarok hozzáféréssel a helyekhez, a rovarok belépnek az érzékelő ablakába, ami téves riasztásokhoz vezet;
9., Fluoreszcens lámpa közelében a fénycső elektronikus "zaja" téves pozitív eredményt ad, és az érzékelőt legalább 1,5 méter távolságra helyezik el ezektől a lámpáktól.

Figyelem:Ne hagyja abba a 10 éves verzió füstjelzőjét az akkumulátor eltávolításával. Nyissa meg aablak a detektor vagy a ventilátor közelében, hogy dohányozzon, amikor a füst kimerült, a riasztás automatikusan leáll, ha továbbra is riaszt, az érzékelő tesztelési módszerének tisztításához szükséges utasításoknak megfelelően.
Figyelem: Ne zárja be a riasztást, amikor riasztás történik, a riasztás hangos, hogy elkerülje a pánikot.
Figyelem: A füstjelzőnek és az akkumulátornak távol kell lennie a közvetlen hő- és vízforrástól.

Tesztelje a 10 éves verzió füstjelzőjét

Időszakos teszt: három másodpercig tartsa lenyomva a teszt gombot három hangjelzés, normál riasztás küldéséhez. Csak így biztosíthatja a termék megfelelő működését. Ha a teszt nem megfelelő, azonnal meg kell javítani vagy ki kell cserélni.

Figyelem:Ne tesztelje az érzékelőt nyílt lánggal. Ez károsíthatja az érzékelőt és kárt okozhat otthonában. A beépített tapintókapcsoló pontosan teszteli az érzékelő összes funkcióját. Ez az egyetlen helyes módszer a detektor tesztelésére.
Figyelem: Az érzékelő észlelheti a füstöt vagy a levegőben lévő részecskék égése miatt, amikor az érzékelő nem ad riasztást az érzékelő tesztelésekor.
A riasztás megállapítása súlyos helyzetre figyelmeztetést jelenthet, azonnal fel kell hívnia a figyelmet:

- A riasztás oka lehet más csúnya helyzet. Például füst vagy koszos kályhák a konyhában, amelyeket néha "barátságos tűzijátéknak" is neveznek, riasztást okoznak. Ebben az esetben nyissa ki az ablakot, különben a ventilátor füstölni vagy porozni fog. Amíg a levegő tisztul, a riasztás automatikusan leáll.
â € ¢ Ha a riasztás fél percenként alacsony "csipogást" jelez, jelezve, hogy az elem lemerült, azonnal cserélje ki a terméket.

Telepítés

Telepítse a 10 éves füstjelzőt a mennyezetre az alábbiak szerint:
1. Tartsa lenyomva az alapot az alap járásával ellentétes irányban (5. ábra);
2, Az alap szerint a telepítési helyzetben, ceruzával a két furat aljában a telepítési lyukasztási jel elvégzéséhez (6. ábra);
3, Vegye le az alapot;
4, 6,5 mm-es fúróval ellátott fúróval a két rögzítő furatnál (7. ábra) a műanyag tágulási testet a furatba (8. ábra). Helyezze a terméket pormentes helyre a rögzítő furat fúrásakor;
5, Csavarja be a mennyezetre rögzített alapot (9. ábra);
6, Vegye ki az akkumulátort, tépje fel az akkumulátor szigetelő csomagoló fóliáját, majd helyezze be helyesen az elemet;
7, Igazítsa a kulcslyuk fedelét az alapzárhoz, és húzza meg a riasztó testét az óramutató járásával megegyező irányban az alsó fedélhez (10. ábra).
Jegyzet:Az akkumulátor első bekapcsolásakor sípolás hallatszik, ami azt jelenti, hogy az akkumulátor megfelelően van bedugva. Három másodpercig nyomja meg a teszt gombot három csepp riasztási hang küldéséhez. A riasztás hangos és ritmusos, jelezve, hogy a termék megfelelően működik.
Jegyzet:A 10 éves füstjelző telepítése előtt feltétlenül tépje le az akkumulátor szigetelő műanyag lapját a termék megfelelő működésének biztosítása érdekében.

Rutin karbantartás

A detektor normális működésének biztosítása érdekében az érzékelőt hetente kell tesztelni. Lásd a "Füstjelzés tesztelése" szakaszt;
1. Cserélje ki a 10 éves verzió füstjelzőjét, amint az érzékelő fél percenként sípol. Alacsony feszültségű riasztás legalább 30 napig szól;
2. Tisztítás legalább évente egyszer: Nyissa ki a fedelet, és lassan távolítsa el a port az érzékelő érzékelő ablakából. Használjon puha kefét a tisztításhoz. Ügyeljen arra, hogy gondosan tisztítsa meg a port, különösen az érzékelő ablak nyílásánál. Ellenőrizze újra az érzékelőt, hogy megbizonyosodjon az akkumulátor megfelelő működéséről. Ellenőrizze az elakadásban lévő tesztgombot.
