Mennyezeti telepítés 5,8 GHz-es mikrohullámú érzékelő modul

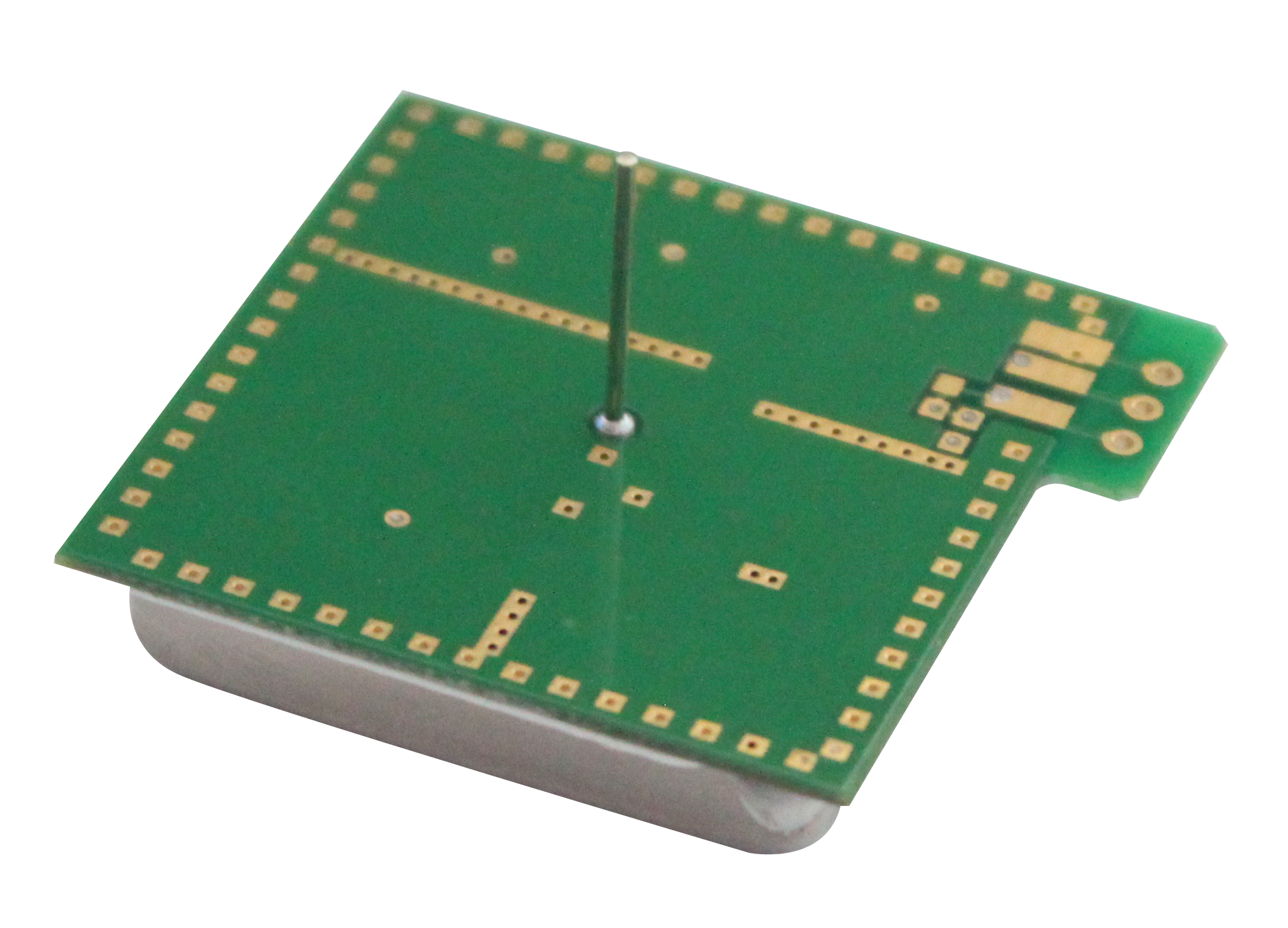

Mennyezeti telepítés Az 5,8 GHz-es mikrohullámú érzékelő modul egy C-sávú bi-statikus Doppler adó-vevő modul. Ez a beépített rezonátor oszcillátor (CRO). Ez a modul, amely a beépített erősítő áramkört használja, és közvetlenül ad ki erősítő jelet, megmenti a külső erősítő áramkörét. , egyszerűbbé teszi a jelfeldolgozást és megkönnyíti a vezérlőhöz való csatlakozást.
Modell:PD-V1
Kérdés küldése
Mennyezeti telepítés Az 5,8 GHz-es mikrohullámú érzékelő modul egy C-sávú bi-statikus Doppler adó-vevő modul. Ez a beépített rezonátor oszcillátor (CRO). Ez a modul, amely a beépített erősítő áramkört használja, és közvetlenül ad ki erősítő jelet, megmenti a külső erősítő áramkörét. , leegyszerűsíti a jelfeldolgozást, és megkönnyíti a vezérlőhöz való csatlakozást.
Mennyezeti telepítés Az 5,8 GHz-es mikrohullámú érzékelő modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Mennyezeti telepítés Az 5,8 GHz-es mikrohullámú érzékelő modul mennyezetre szerelhető behatolásérzékelőkhöz is használható.
|
A mennyezetre szerelhető 5,8 GHz-es mikrohullámú érzékelő modul alkalmazása
● Intelligens kapcsoló
● Alacsony vezeték nélküli teljesítmény |
Az EN 300440-V2.1.1, EN 62479：2010, RED-irányelv-2014/53/eu szerint Az FCC 15.249. része szerint Az EN 62321, ROHS direktíva-2011/65/eu szerint A REACH-1907/2006/ec direktíva szerint |
|
Antenna sugárminta (körirányú)
|
A termékek mérete
|
| Paraméter | Megjegyzések | Min | Typ | Max | Egységek | ||||
| Frekvencia beállítása | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Kisugárzott teljesítmény (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Elszámolási idő |
|
5 |
|
10 | Kisasszony | ||||
| Fogadott jelerősség | 2 | 150 | 200 | 300 | μVp-p | ||||
| Zaj | 3 | 100 | 150 | 200 | mVRms | ||||
| Tápfeszültség |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| A jelenlegi felhasználás |
|
18 | 20 | 25 | mA | ||||
| Impulzus ismétlődési frekvencia | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Impulzus szélesség | 4 | 15 | 50 | 70 | μSec | ||||
| Üzemi hőmérséklet |
|
-15 | 22 | 75 | ℃ | ||||
| Súly |
|
6.0 | 6.5 | 7.0 | g | ||||
Megjegyzés1: A kisugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways összesített 36 dB-es útveszteségén mérik.
Megjegyzés 3: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód
