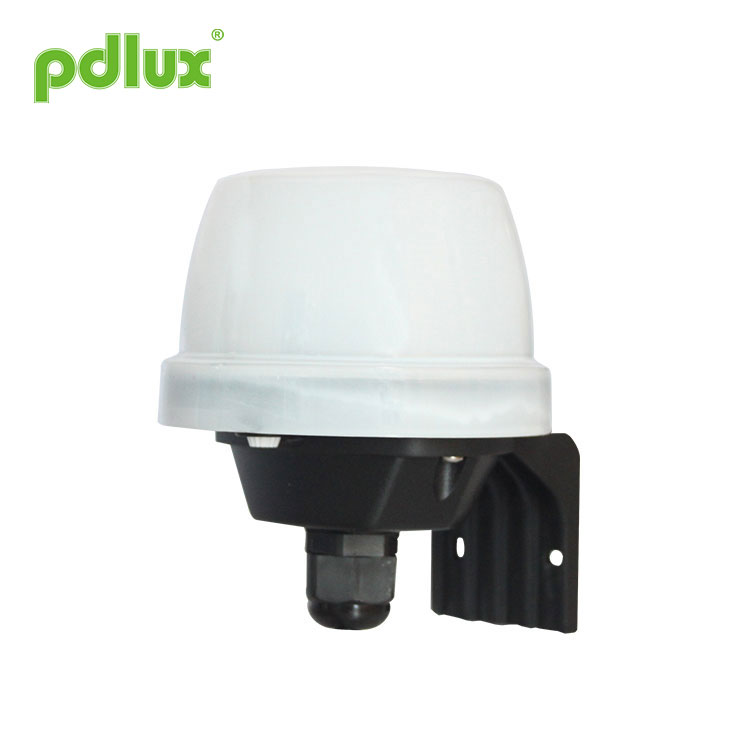

Nappali Éjszakai fényvezérlő kapcsoló

Fényszabályozó érzékelő PD-D20A-Z/PD-D20B-Zutasítás

Összegzés

Ez a Day Night fényvezérlő kapcsoló egy fejlett digitális vezérlő optikai termék, amely 100-127VAC 50/60Hz vagy 220-240VAC 50/60Hz tartományban működhet, amely a környezettől függően automatikusan be- és kikapcsolható.fény. Nem befolyásolja a környezeti hőmérséklet és páratartalom, nem csak ckényelmes, de praktikus is. Ez szabályozhatja az éjszakai munka terhelését.

Az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan vezérli a relét, hogy a szinuszhullám nullánál nyíljon, így nyit minden terhelést. Amikor a szinuszos hullám nulla, a betörés problémájaelkerülhető a hagyományos vezérlési mód által okozott áram, amikor a szinuszos hullám nagy feszültségen van nyitva, különösen akkor, ha a relé megsérül a nagy kapacitású kondenzátorra gyakorolt ​​nagy feszültség hatására.

Ez a termék fejlett digitális precíziós számítási funkciót alkalmaz, amely képes összekapcsolni a terhelést, amikor a szinuszhullám nulla potenciálon van, ezáltal megoldja a terhelési túlfeszültség problémáját, nagymértékben javítva a terhelést.kapacitást és a termék élettartamának meghosszabbítását. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérelhet. Ez egy csúcskategóriás termék. Bár a költségek nőttek ehhez képesta hagyományos változattal nagymértékben javult a termék megbízhatósága és élettartama. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Megjegyzés: Teljesen digitális, hosszú élettartamú felületi fényvezérlő kapcsoló: az élettartam elérheti az 5 évet.

PD-D20A-Z
Áramforrás: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Terhelés: 800W (100V-127VAC 50/60Hz)
1500 W (220-240 VAC 50/60 Hz)
Fényvezérlés: <5Lux-20Lux (állítható)

PD-D20B-Z
Áramforrás: 100-277VAC 50/60Hz
Terhelés: 800W (100V-127VAC 50/60Hz)
1500 W (220-240 VAC 50/60 Hz)
1800 W (277 VAC, 50/60 Hz)
Fényvezérlés: <5Lux-20Lux (állítható)
Áramfelvétel: <0,5W

Funkció Amikor az óramutató járásával ellentétes forgás eléri a minimumot, és a környezeti fény <5 lux, a terhelés bekapcsol. Ha a környezeti fény >30 lux, a terhelés kikapcsol. Amikor az óramutató járásával megegyező irányban eléri a maximumot, és a környezeti fény <20 lux, a terhelés bekapcsol. Ha a környezeti fény > 70 lux, a terhelés kikapcsol.

Értesítés

1. A világításvezérlő kapcsoló előtt ne legyen akadály, amely befolyásolná a természetes fény fogadását;
2. A világításvezérlő kapcsoló előtt ne legyen imbolygó tárgy;
3. Kerülje az egység világítás alá történő felszerelését.

Csatlakozási-vezeték rajz

csatlakoztassa az L-t és az N-t árammal;
kösse össze L′-t és N-t terheléssel.

Telepítés

Teszt 1. Nappali teszteléskor használjon átlátszatlan anyagot az érzékelési fény ablakának lefedésére (5. ábra). 2. Ha letakarja ezt az átlátszatlant, a terhelés bekapcsolva lesz. 3. Amikor leveszi ezt az átlátszatlant, a terhelés lekerül. 4. A tesztelés után vegye le ezt az átlátszatlant.
