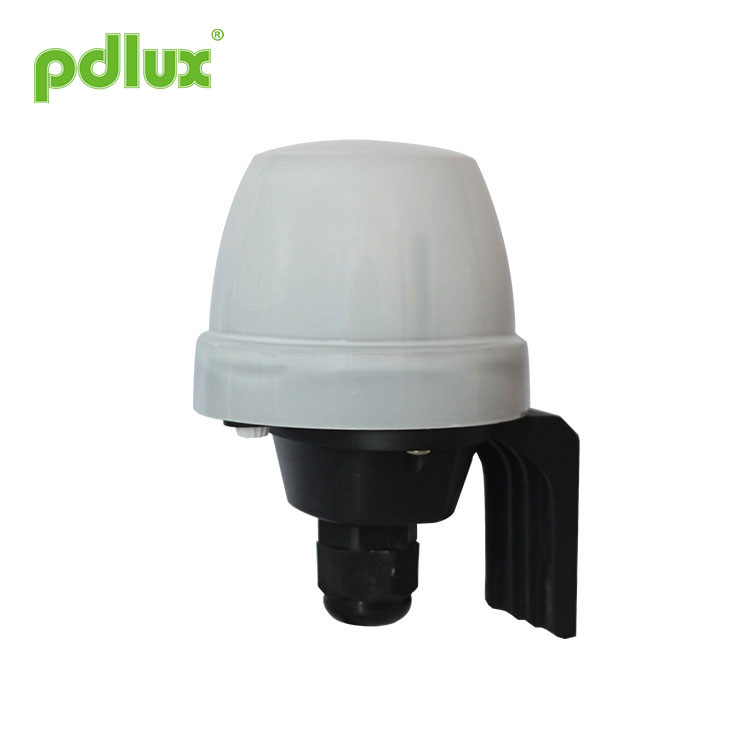

Vízálló nappali és éjszakai fotocellás érzékelő kapcsoló

Fényvezérlő érzékelő PD-D22-Z utasítás

Összegzés

Ez a vízálló nappali és éjszakai fotocellás érzékelő kapcsoló egy fejlett digitális vezérlésű optikai termék, amely 100-127VAC 50/60Hz vagy 220-240VAC 50/60Hz tartományban működik, amely a környezeti fénytől függően automatikusan be- és kikapcsolható. . Nem befolyásolja a környezeti hőmérséklet és a páratartalom, nemcsak kényelmes, hanem praktikus is. Képes szabályozni az éjszakai munka terhelését.

Az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan vezérli a relét, hogy a szinuszhullám nulla pontján nyissa ki, így minden terhelést kinyit. Ha a szinuszos hullám nulla, elkerülhető a hagyományos vezérlési mód által okozott bekapcsolási áramprobléma, amikor a szinuszos hullámot nagy feszültségen nyitják, különösen akkor, ha a relé megsérül a nagy kapacitású kondenzátorra gyakorolt ​​nagy feszültség miatt. .

Ez a termék fejlett digitális precíziós számítási funkciót alkalmaz, amely csatlakoztathatja a terhelést, amikor a szinuszhullám nulla potenciálon van, ezáltal megoldja a terhelési túlfeszültség problémáját, jelentősen javítva a terhelhetőséget és meghosszabbítva a termék élettartamát. A sorozatgyártású szenzortechnológia legújabb vezérlési módszere bármilyen terhelést könnyedén vezérel. Ez egy csúcskategóriás termék. Bár a költségek megnövekedtek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen javult. Ez a termék egyenlő a nyugalom és a biztonság választásával.

Megjegyzés: Teljesen digitális, hosszú élettartamú felületi fényvezérlő kapcsoló: az élettartam elérheti az 5 évet.

Műszaki adatok

Áramforrás: 100-127VAC 50/60Hz
220-240VAC 50/60Hz
Terhelés: 800W (100V-127VAC 50/60Hz)
1500 W (220-240 VAC 50/60 Hz)
Fényvezérlés: <5Lux-20Lux (állítható)

Funkció Amikor az óramutató járásával ellentétes forgás eléri a minimumot és a környezeti fény <5 lux, a terhelés bekapcsol. Ha a környezeti fény >30 lux, a terhelés kikapcsol. Amikor az óramutató járásával megegyező forgás eléri a maximumot és a környezeti fény <20Lux, a terhelés bekapcsol. Ha a környezeti fény > 70 lux, a terhelés kikapcsol.

Értesítés

1. A világításvezérlő kapcsoló előtt ne legyen akadály, amely befolyásolná a természetes fény fogadását;
2. A világításvezérlő kapcsoló előtt ne legyen imbolygó tárgy;
3. Kerülje az egység világítás alá történő felszerelését.

Csatlakozási-vezeték rajz

csatlakoztassa az L-t és az N-t árammal;
kösse össze L′-t és N-t terheléssel.

Telepítés

Teszt 1. Nappali teszteléskor használjon átlátszatlan anyagot az érzékelési fény ablakának lefedésére (5. ábra). 2. Ha letakarja ezt az átlátszatlant, a terhelés bekapcsolva lesz. 3. Amikor leveszi ezt az átlátszatlant, a terhelés lekerül. 4. A tesztelés után vegye le ezt az átlátszatlant.
