LED-es vészvilágítás mikrohullámú indukciós lámpa

PDLUX PD-LED2040-D
A LED-es vészvilágítású mikrohullámú indukciós lámpa használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximálisra, hogy elkerülje a rendellenes reakciót, amelyet a fújó levelek és függönyök, a kicsi állatok vagy az interferencia okozta hibás mozgás könnyű észlelése okoz. elektromos hálózat és elektromos berendezések. A fentiek mindegyike hibajelzéshez vezet. Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.

Kérdés küldése

PD-LED2040-D mikrohullámú érzékelő fényének utasításai

Összegzés

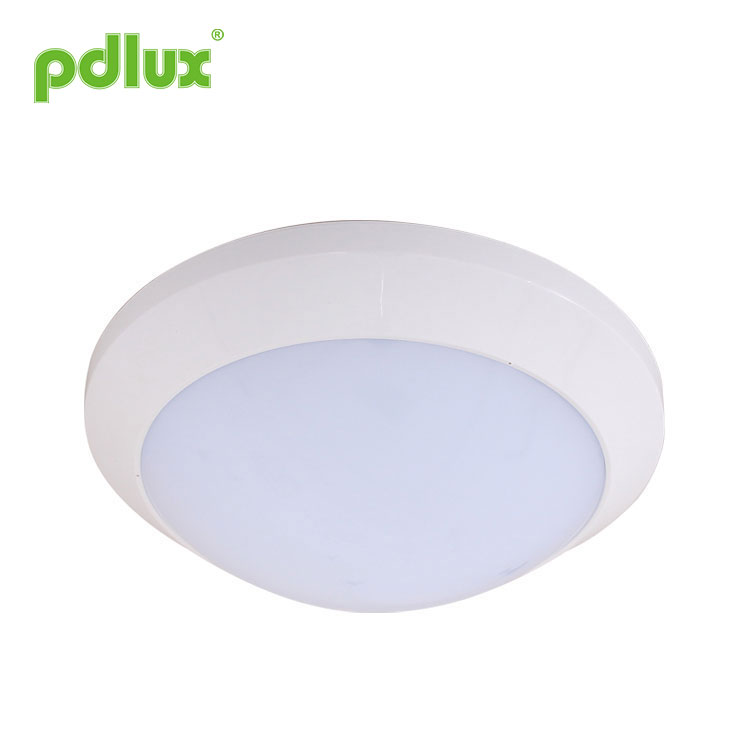

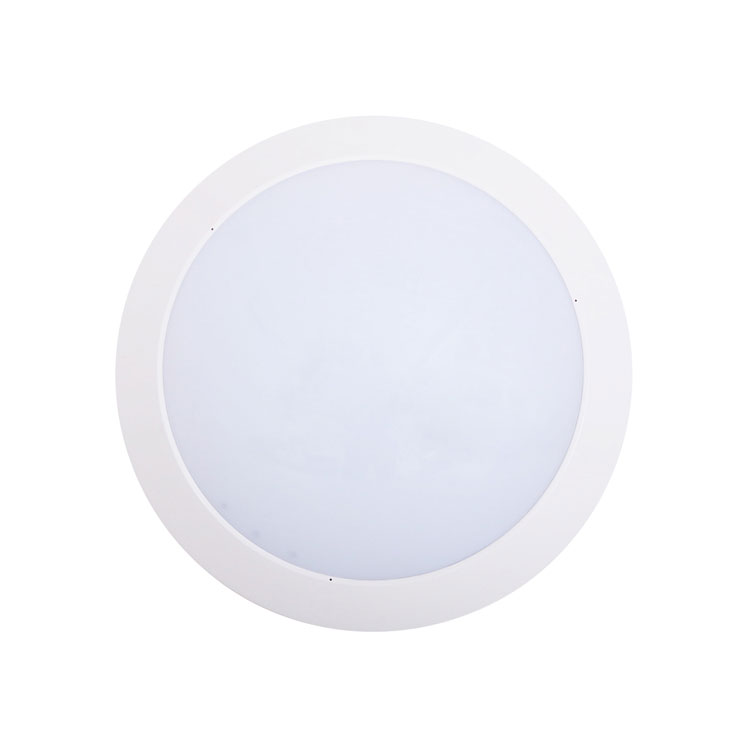

Ez egy újonnan tervezett, intelligens mennyezetre szerelhető mikrohullámú érzékelő LED-es fény, vészhelyzet esetén az áramellátás extra funkciójával. A világítást automatikusan váltóáramú tápfeszültség vagy akkumulátor-tartalék kezeli, vagyis áramkimaradás esetén az akkumulátor-tartalék a 3,5 wattos tápellátásért felel. Az akkumulátor-tartalék folyamatosan 3 vagy több órán át képes áramellátást biztosítani. az érzékelő energiatakarékos módjában. Széles körben használják a folyosón, a mosdóban, a lift előcsarnokában stb.
Ezt a terméket kétféle konfigurációval tervezték: az egyik az érzékelő lámpa, amely vészhelyzetben szolgáltatja az áramellátást, a másik pedig az intelligens érzékelő lámpa, amely nincs vészhelyzeti funkcióval. A gyakorlati igényeknek megfelelően vásárolhat. De a legtöbb esetben szükséges és bölcs az előbbit választani, mert az alkalmi áramkimaradás gondot vagy akár veszélyt is okoz.

Használjon kiváló minőségű PC-s lámpaernyőt. Erősítse meg a fény rugalmas fénytörését. Az ultraibolyaellenes funkciója miatt az árnyékot nem könnyű megsárgítani és megtörni.

A LED-lámpa 80% -kal kevesebb energiát fogyaszt, mint az izzólámpa, és 50% -kal kevesebbet, mint a fénycső.

Minden rész neve

Specifikációk

Áramforrás: 100-240V / AC, 50 / 60Hz
Névleges LED: 15W Max. (AC)
3,5 W Max. (DC)
Töltési teljesítmény: <4W Max. (Világít és világít)
Rabszolgakapacitás: 1A Max (100-240V / AC)
HF rendszer: 5,8 GHz
Akkumulátor: 7,4 V / 1500 mAh lítium akkumulátor
Folyamatos megvilágítási idő: â ‰ ¥ 180 perc
Átviteli teljesítmény: <0,2 mW

Időbeállítás: 10 másodperc és 12 perc között (állítható)
Érzékelési tartomány: 2-10 m (sugarak) (állítható)
Fényvezérlés: 10-2000LUX (állítható)
Detektálási szög: 360 °
Teljesítménytényező> 0,9
Telepítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Készenléti teljesítmény: <0,5 W
LED mennyiség: 72PCS
Működési hőmérséklet: -20 ~ + 55 ° C

Információs érzékelő

A LED-es vészvilágítás mikrohullámú indukciós lámpájának működése

Beállítási mód: potenciométer

A LED-es vészvilágítás mikrohullámú indukciós lámpája időbe telhet az értékek beállításához, mielőtt kielégítenék az Ön igényeit.

(1) Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány az a kifejezés, amelyet arra használnak, hogy leírják a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarait, miután az érzékelő fényét 2,5 m magasságba szerelték, a legkisebb elérés (kb. 2 m sugarú kör) kiválasztásához fordítsa el teljesen az óramutató járásával ellentétes irányt. , és teljesen az óramutató járásával megegyező irányban válassza ki a maximális hatótávolságot (kb. 10 m sugarú).

MEGJEGYZÉS A LED-es vészvilágítás mikrohullámú indukciós lámpájáról: a fenti érzékelési távolságot olyan személy esetében kapjuk meg, aki középső alakjával 1,6 m és 1,7 m között van, és 1,0 ~ 1,5 m / sec sebességgel mozog. ha az ember testalkata, alakja és mozgási sebessége megváltozik, akkor az észlelési távolság is megváltozik.
Különböző esetekben a fények érzékenységének bizonyos eltérése van.

Megjegyzés: A LED-es vészvilágítású mikrohullámú indukciós lámpa használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de maximumra, hogy elkerülje a rendellenes reakciót, amelyet a fújó levelek és függönyök, kicsi állatok vagy az elektromos hálózat és az elektromos berendezések interferenciája. A fentiek mindegyike hibajelzéshez vezet. Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.

Barátságos emlékeztető: Ha két vagy több mikrohullámot együtt telepít, 4 méter távolságot kell tartania egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2) Időbeállítás

A fény beállítható úgy, hogy kb. 10 mp (fordítsa el teljesen az óramutató járásával ellentétes irányba) és legfeljebb 12 perc (fordítsa el teljesen az óramutató járásával megegyező irányba). Az idő letelte előtt észlelt mozgások újraindítják az időzítést. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: Miután a lámpa kikapcsol, kb. 1 másodpercig, mielőtt újra képes lenne észlelni a mozgást. A fény csak a mozgás hatására fog bekapcsolni, ha ez az időszak letelt.

Elsősorban a késleltetési idő beállítására szolgál a jel észlelésétől és a fény automatikus bekapcsolásától a fény automatikus kikapcsolásáig. A késleltetési időt meghatározhatja gyakorlati igényeinek megfelelően. De az energiatakarékosság érdekében jobb, ha lecsökkenti a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis a késleltetési idő letelte előtt észlelt bármely mozgás újraindítja az időzítőt, és a fény folyamatosan megmarad csak akkor van bekapcsolva, ha az észlelési tartományban van ember.

(3) Fényvezérlés beállítása

A választott fényválasztási küszöb végtelenül kb. 10–2000LUX lehet. Forgassa teljesen az óramutató járásával ellentétes irányba, hogy kiválassza az alkonyattól hajnalig működést 10 luxon. Forgassa teljesen az óramutató járásával megegyező irányba, hogy kiválassza a nappali üzemmódot kb. Az érzékelési zóna beállításakor és a járási teszt nappali fényben történő végrehajtásakor a gombot teljesen az óramutató járásával megegyező irányba kell forgatni.

(4) A tompítható világítás százalékos aránya

0% ~ 30% tartományban határozható meg. Ha a környezeti fény kevesebb, mint 70 lux, a rendszer elindítja a tompítási módot. Ha a késleltetési idő alatt nem észlel jelet, akkor az megadja a százalékos megvilágítást. A jel észlelése után 100% -os megvilágításra tér vissza. Automatikusan kilép a tompítási módból, ha a környezeti fény meghaladja a 100 luxot. A tompítási mód digitálisan és függetlenül működik.

Megjegyzés: Kérjük, ne állítsa a négy funkcionális gombot feleslegessé. Ennek oka, hogy a négy funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, a három alkatrész mindegyikében található egy kis dugó, amikor a gombokat az elejétől a végéig állítja.A túlzott fordulat károsítja a dugót és vezet a 360 ° -os non-stop fordulathoz. A beállítási tartományhatár 270 °, kérjük, figyeljen erre.

Jelző funkció
Piros jelzőlámpa - Töltésjelző: Töltés közben a jelzőfények világítanak, és teljesen feltöltve kialszik.
Zöld jelző - Teljesen feltöltött kijelző: Teljes akkumulátor, a jelzőfény világít.
Az érzékelő jelzője érzékeléskor a jelzőfény világít (zöld).

Akkumulátor kapcsoló
Ez a kapcsoló az akkumulátor csatlakozásának vezérlésére szolgál. Az áramfogyasztás elkerülése érdekében szállítás közben vagy tároláskor a kapcsolót KI állapotba állítjuk, vagyis az akkumulátor nincs csatlakoztatva. Telepítés előtt a kapcsolót ON állásba kell állítani, hogy megbizonyosodjon arról, hogy az akkumulátor megfelelően van-e csatlakoztatva, hogy vészhelyzetben elérhető legyen az áramellátás.

Telepítés

Csatlakozás-vezeték diagram

Hiba és a megoldás

Hiba	Hiba oka	Megoldás
Nem működik a terheléssel	A megvilágítás helytelenül van beállítva, a terhelés megszakadt	Állítsa be a terhelés beállítását
		Állítsa be a terhelés beállítását
	Az áram ki van kapcsolva	Cserélje ki a terhelést
	A detektálás területén folyamatos jel van	Kapcsolja be a készüléket
Dolgozzon folyamatosan a terheléssel	Az érzékelő nincs megfelelően felszerelve	Ellenőrizze az érzékelési terület beállításait
Ha nincs mozgó jel, akkor dolgozzon a terheléssel	Az érzékelők nem tudtak megfelelően csomagolni, mert ez nem képes megbízhatóan felismerni a jelet	Helyezze vissza a külső burkolatot
		Helyezze vissza a külső burkolatot
	A mozgó jelet az érzékelő érzékeli (mozgás a fal mögött, apró tárgyak mozgása stb.)	Ellenőrizze az érzékelési terület beállításait
Ha mozgó jel van, dolgozzon a terheléssel	A mozgó test túl gyors vagy az érzékelési terület túl kicsi	Ellenőrizze az érzékelési terület beállításait

1. A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére kerül.
2. Bekapcsolt állapotban ne távolítsa el vagy csatlakoztassa más lámpát.
3. Ha a soros LED-ek megsérültek, akkor tapasztalt szakemberre van szüksége, hogy javítsa ugyanazon besorolású LED-ek használatával.

- Kérjük, erősítse meg előzetes telepítéssel.
- Biztonsági okokból a telepítés és leszerelés előtt kapcsolja ki az áramot.
- A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a felesleges kialakításokra, és a bajok elkerülése érdekében elfogadtuk a biztonsági kvótát.
Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
