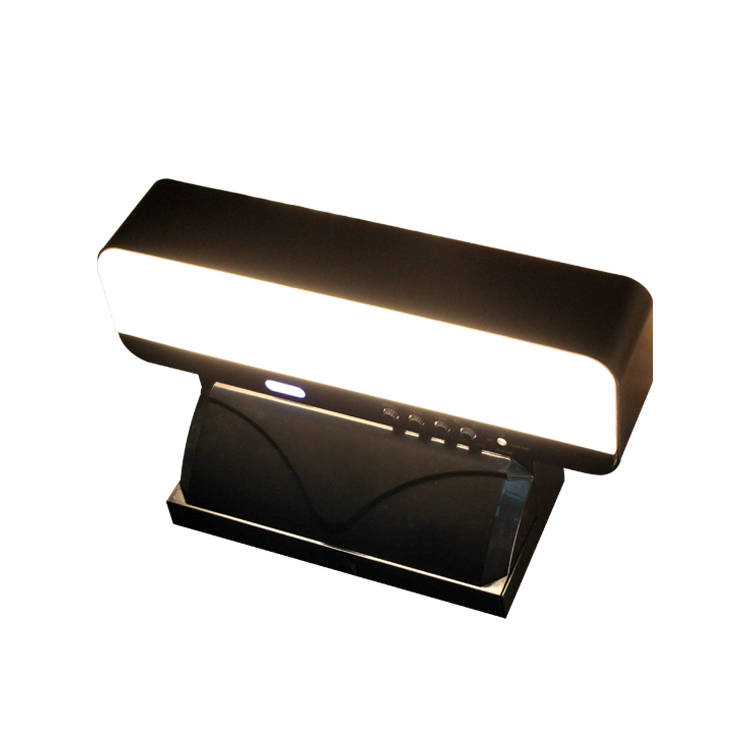

A LED fal 180 ° -kal érzékeli a mikrohullámú indukciós lámpát

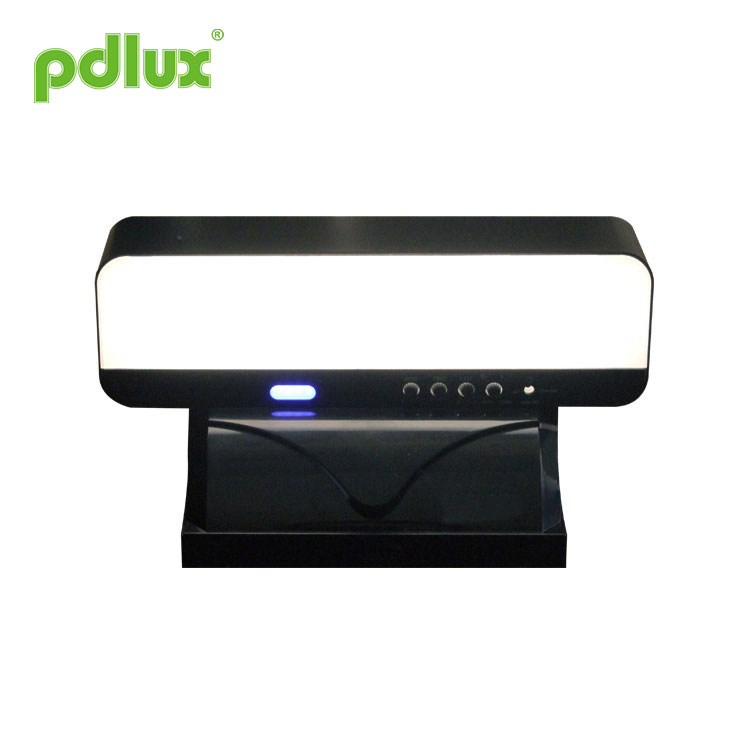

Mikrohullámú érzékelő fény PD-LED131

Termék méret

A 180 ° -os LED fal összefoglalása érzékeli a mikrohullámú indukciós lámpát

Ez az intelligens fali telepítési sorozat új koncepciójának megtervezése. A LED-es fal 180 ° -kal érzékeli a mikrohullámú indukciós lámpát, további áramkimaradási készenléti akkumulátor-tápegység világítási funkciója. A világítási részt automatikusan kezeli az önkormányzati tápellátás és a készenléti akkumulátor kettős rendszere. Amikor az elektromos hálózat áramellátása megszakad, a rendszer önellátó akkumulátora automatikusan átveszi az utánfutó áramellátást és 5 W-os energiát biztosít az indukciós lámpa rendszerének. A készenléti akkumulátor tápellátása több mint 1 órán át tarthat, és az ügyfél igényei szerint is beállítható. A készenléti akkumulátor tárolásának időtartama azonban fordítottan arányos a fényerővel. Ez a termék széles körben alkalmazható folyosókon, WC-kben, liftbejáratokban és más energiatakarékos alkalmazásokban.

A 180 ° -os LED fal érzékeli a mikrohullámú indukciós lámpát kétféle konfigurációban kapható: indukciós lámpa kettős AC / DC rendszerrel a vészhelyzet kezeléséhez; Az egyik egy intelligens érzékelő lámpa, vészfunkciók nélkül. Az ügyfelek igényeik szerint választhatják a konfigurációt. A legtöbb esetben vészlámpákat kell választani. A világítás nélküli alkalmi áramkimaradások sok bajt, sőt veszélyt is okozhatnak, ezért ez a vészvilágítással ellátott termék bölcs választás.

A 180 ° -os LED fal héja érzékeli a mikrohullámú indukciós lámpát, amely alumíniumötvözetből készült testet, matt sütési eljárást és más alkatrészeket alkalmaz PC-s ultraibolya mérnöki műanyagokból, ami jelentősen megnöveli a termék élettartamát.

	Használjon kiváló minőségű PC-s lámpaernyőt. Erősítse meg a fény rugalmas fénytörését. Az ultraibolyaellenes funkciója miatt az árnyékot nem könnyű megsárgítani és megtörni.
	A LED-lámpa 80% -kal kevesebb energiát fogyaszt, mint az izzólámpa, és 50% -kal kevesebbet, mint a fénycső.

Áramforrás: 220-240 VAC, 50 / 60Hz
Névleges LED: 8W / 16W Max. (AC) 5W Max. (DC)
Töltési teljesítmény: 5W Max.
HF rendszer: 5,8 GHz
Akkumulátor: 3,7 V / 1800 mAh lítium akkumulátor (18650)
Folyamatos megvilágítási idő: â ‰ ¥ 60 perc
Átviteli teljesítmény: <0,2 mW
Detektálási szög: 180 °
Időbeállítás: 10 másodperc és 12 perc között (állítható)
Érzékelési tartomány (22– „): 1–5 m (sugarak) (állítható)
Fényvezérlés: <10-2000LUX (állítható)
Telepítési magasság: 1,5-3m
LED mennyiség: 72PCS (2835)
Működési hőmérséklet: -20 ~ + 55 ° C
Üzemi hőmérséklet: -10 - + 40 ° C
A szonda mozgási sebessége: 0,6-1,5 m / s
relatív páratartalom: <93% relatív páratartalom
Statikus energiafogyasztás: 0,5 W

Minden rész neve

Indukciós információk

Paraméter beállítása: potenciométer

A következő beállítások többszörös módosítást igényelhetnek, hogy megfeleljenek az Ön igényeinek.

(1) Érzékelési távolság beállítása (érzékenység)

Megjegyzés: Ezt az érzékelési tartomány értékét egy 1,6 ~ 1,7 méter magas, közepes testalkatú és 1,0 ~ 1,5 méter / másodperces járási sebességgel rendelkező személy teste méri. Ha az emberi test magassága, alakja és járási sebessége megváltozik, akkor az érzékelési távolság is megváltozik.

Megjegyzés: a termék használatakor állítsa a termék érzékenységét a megfelelő helyzetbe, ne állítsa a maximális érzékenységet a szélindító függönyök, levelek, apró állatok, elektromos hálózat és elektromos berendezések által okozott helytelen működés elkerülése érdekében. a termék nem működik megfelelően. Amikor kiderül, hogy a termék nem működik megfelelően, a felhasználó megpróbálhatja megfelelően csökkenteni az érzékenységet a teszt elvégzése előtt. A termék üzembe helyezése előtt vagy közben, ha a funkcionális tesztet elvégzik, a személyzetnek el kell hagynia a termék érzékelő területét, és nem kell járnia, hogy megakadályozza az érzékelő folyamatos munkáját az emberi mozgás miatt.

Barátságos emlékeztető: két vagy több termék telepítési távolságának 4 méternél nagyobbnak kell lennie, különben kölcsönös interferenciát okoz és rossz működéshez vezet.

(2) Késleltetési beállítás

10 másodperc (az óramutató járásával ellentétes irányban lefelé) és 12 perc (az óramutató járásával megegyező irányban lefelé) tartományban állítható be, és az időzítés újraindul, amikor a mozgó jelet észlelik, mielőtt a végvilágítás értéke kb. pörgés a végén.

Megjegyzés: miután a fény kialszik, közel 2 másodpercet kell várnia, mielőtt újra érzékelhető lesz. A lámpák csak akkor gyulladnak ki, ha jelet észlel az idő végén.

A késleltetés megfelelő használata: a késleltetési idő beállítására szolgál a fény bekapcsolásától az automatikus kikapcsolásig, miután az érzékelő észleli az emberi mozgást. A felhasználók a tényleges igényeknek megfelelően tudnak beállítani. A mikrohullámú indukciós termékek folyamatos indukciós funkciója miatt röviden: a rendszer a késleltetési idő vége előtt újraindítja bármely érzékelő időzítését, és a lámpák nem kapcsolnak ki, amíg az emberek a detektálási tartományon belül mozognak. Ezért a felhasználóknak ajánlott csökkenteniük a késleltetési időt az energiatakarékosság elérése érdekében.

(3) Fényvezérlés beállítása

A munka megvilágítási értéke beállítható <10-2000LUX tartományban. A működési megvilágítási érték körülbelül 10LUX, ha az óramutató járásával ellentétes irányban lefelé forog, és körülbelül 2000LUX, ha az óramutató járásával megegyező irányban forog alul. Ha napközben sétál az érzékelési terület tesztelésére vagy beállítására, ezt a gombot az óramutató járásával megegyező irányban kell lefelé forgatni.

(4) Alacsony fényerő-idő kilépési beállítás

% fényerő kilépési idő: 0-ra állítva félfényesség nincs, és az indukciós lámpa teljesen kialszik; Éppen ellenkezőleg, az indukciós késleltetés% -os fényerő mellett marad, és a késleltetést a potenciométer tényleges helyzete határozza meg.

Megjegyzés: A fényerő% -os kilépése a következőre oszlik: idő-kilépés és fény-vezérlés kilépés. Ha a fényvezérlés értéke> 100Lux, a félfényes automatikusan kilép az energiatakarékosságból.

Megjegyzés: Az öt funkciógomb beállításakor ne használjon túl nagy erőt, mert az öt gomb közvetlenül az alkatrészre van felszerelve. Amikor a kiindulási pontot a végponthoz állítja, belül van egy kis határoló eszköz. Ha túl nagy erőt alkalmaz működés közben, a határoló készülék megsérül, ami akadálytalan 360 ° -os elfordulást eredményez. Beállítási határértéke 230 °, kérjük, figyeljen

Az akkumulátor feszültségjelzője

Kapcsolat

A telepítés a mellékelt kapcsolási rajz alapján történik. N L - Teljesítmény - Talaj

Telepítés

(1) kapcsolja ki az áramot. (2) telepítés előtt nyissa ki a felső fedelet és távolítsa el az alapot. (3) csatlakoztassa a tápkábelt a csatlakozóhoz a kábelezési jel szerint. (4) szerelje be az aljátfedelet az 1. ábra szerinti kiválasztott helyzetben. (5) rögzítse a lámpatestet az alapra, és helyezze fel a felső fedelet.

1. Kérjük, tartsa távol a gyerekektől.
2. Kérjük, kerülje a tüzet / magas hőmérsékletet / nedves helyeket a telepítéshez.
3. Kérjük, erősítse meg, amikor kikapcsolta a tápkábel hozzáférését.

Telepítés Attention

1. A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére kerül.
2. Bekapcsolt állapotban ne távolítsa el vagy csatlakoztassa más lámpát.
3. Ha a soros LED-ek megsérültek, akkor tapasztalt szakemberre van szüksége, hogy javítsa ugyanazon besorolású LED-ek használatával.
- Kérjük, erősítse meg előzetes telepítéssel.
- Biztonsági okokból, kérjük, a telepítés és leszerelés előtt kapcsolja ki az áramot.
- A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.

Ez a kézikönyv a termék programozásának tartalmához egy időben. Nem veszünk észre frissítéseket.
A használati útmutató tartalma szigorúan tilos a cég engedélye nélkül bármilyen más célból történő másoláshoz
