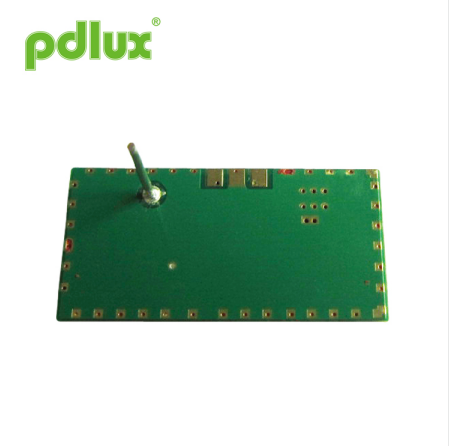

Mikrohullámú HF érzékelő modul
A Microwave HF Sensor Module egy C-sávú bi-statikus Doppler adó-vevő modul. Beépített rezonátoros oszcillátorral (CRO) erősített jelű külső áramkört alkalmaz. Érzékenyebb és alacsonyabb energiafogyasztás, mint a V2. Az ügyfelek számára kényelmes a különféle termékek fejlesztése.
Modell:PD-V4
Kérdés küldése
Mikrohullámú HF érzékelő modul
 |
Mikrohullámú HF érzékelő modul alkalmazása ● Intelligens kapcsoló ● Automatikus világítás ● Behatoló észlelés Jellemzők és előnyök ● Alacsony vezeték nélküli teljesítmény ● Alacsony energiafogyasztás ● Érintésmentes érzékelés ● Könnyen összeilleszthető a külső áramkörrel ● Magas elakadásgátló képesség ● Alkalmas különféle zord környezetekhez ● Alacsony zajszint Mikrohullámú HF érzékelő modul C-sávú bi-statikus Doppler adó-vevő modul . Beépített rezonátor oszcillátor (CRO) erősített jelű külső áramkört alkalmaz. Érzékenyebb és alacsonyabb energiafogyasztás, mint a V2. Az ügyfelek számára kényelmes a különféle termékek fejlesztése. Ez a modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Használható mennyezetre szerelhető behatolásérzékelőkhöz is. Az EN 300440-V2.1.1, EN 62479：2010, RED irányelv-2014/53/eu szerint Az FCC 15.249. része szerint EN 62321 szerint, ROHS direktíva-2011/65/eu A REACH direktíva szerint-1907/2006/ec |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
|
Frekvencia beállítása |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Kisugárzott teljesítmény (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Elszámolási idő |
|
5 |
10 |
20 |
μSec |
|
Fogadott jelerősség |
2 |
150 |
200 |
300 |
μVp-p |
|
Zaj |
3 |
0.5 |
|
2 |
mVRms |
|
Tápfeszültség |
|
4.75 |
5.00 |
5.25 |
VDC |
|
A jelenlegi felhasználás |
|
12 |
12.5 |
13.5 |
mA |
|
Impulzus ismétlődési frekvencia |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Impulzus szélesség |
4 |
15 |
50 |
70 |
μSec |
|
Üzemi hőmérséklet |
|
-15 |
22 |
90 |
℃ |
|
Súly |
|
4.5 |
4.8 |
5.3 |
g |
Megjegyzés1: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC-szabályoknak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways 64 dB-es útveszteséggel mérik.
Megjegyzés 3: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód
