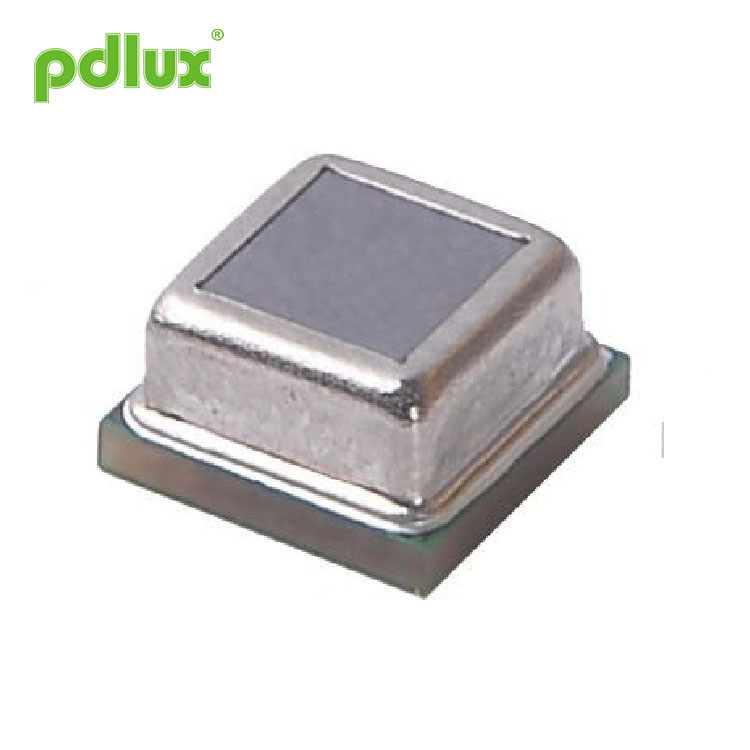

MINI SMD négyelemes elakadásgátló digitális piroelektromos infravörös érzékelő

MINI SMD négyelemes elakadásgátló digitális piroelektromos infravörös érzékelő

Product and recommended pad size diagram of MINI SMD négyelemes elakadásgátló digitális piroelektromos infravörös érzékelő

Basic parameters of MINI SMD négyelemes elakadásgátló digitális piroelektromos infravörös érzékelő
A következő táblázatban megadott értékeken túli elemek maradandó károsodást okozhatnak a készülékben. A névleges érték közelében lévő hosszú távú használat befolyásolhatja az eszköz megbízhatóságát.

Belső blokkdiagram

Munkakörülmények (T = 25 ° C, VDD = 3V, ha másképp nincs meghatározva)

Kimeneti trigger mód

ONTIME pin időzítés beállítása
Amikor a szonda észleli az emberi test mozgási jelét, magas szintet ad ki a REL csapra. Ennek a szintnek az időtartamát az ONTIME csapra alkalmazott szint határozza meg (lásd az alábbi táblázatot). Ha a REL magas szintű eszköz több kiváltó jelet generál, addig amíg új trigger jelet észlelnek, a REL idő visszaáll, majd az időzítés újraindul.

1. A munkaáram a kiválasztott R ellenállással függ össze. Minél nagyobb az ellenállás, annál kisebb az üzemi áram. Az R által a REL effektív késleltetési periódus alatt felhasznált átlagos áramerősség: IR - 0,75 VDD / R. A hatástalan késleltetési időszak alatt R nem fogyaszt áramot. Ha magas az energiafogyasztásigénye, és gyakran a tényleges késleltetési időszakban van, akkor ajánlott a digitális REL időzítési módot használni.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD / 2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. jegyzet: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD / 2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

Érzékenység beállításai

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding VDD / 2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

OEN pin beállítások

Az OEN a REL kimenet engedélyező csapja. Amikor az OEN alacsony feszültséget vezet be, a REL kimenet mindig alacsony; amikor az OEN nagy feszültséget vezet be, amikor a PININ / NPIRIN tű érzékeli az emberi test normál kiváltó jelét az érzékelőn keresztül, a REL magas szintet ad ki, amíg nincs emberi test kiváltó jel, és átmegy a REL időzítés után az REL kimenet alacsony szint. Körülbelül 2 másodperces árnyékolási idő után az emberi test jelét újra érzékelni lehet. Az OEN tű csatlakoztatható fotorezisztorhoz vagy fotodiódához annak érdekében, hogy megvalósuljon a nappali és az éjszakai működés funkciója.

Tipikus alkalmazási áramkör
Triódes alkalmazás példa

Reflow forrasztás
Az érzékelő visszafolyó forrasztási utasításai
Visszafolyó forrasztáskor kövesse az alábbi ábrán látható hőmérsékleti görbét. Minden, ami meghaladja az alábbi ábrán látható visszafolyási hőmérsékletet, előzetesen konzultáljon az értékesítő mérnökkel.

Csomagolás

jegyzet: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

jegyzet for welding
Ne lépje túl a fenti ábra szerinti hőmérsékleti görbe maximális hőmérsékletét, különben az érzékelő teljesítményének romlását okozhatja.
Ne ismételje meg a visszafolyó forrasztást, valamint az ismételt melegítést és szétszerelést, amely komolyan befolyásolja az érzékelő élettartamát és teljesítményét, és amelyre nem vonatkozik a termék garanciája.
Ne használjon maró hatású vegyszereket az optikai szűrő tisztításához (abszolút etanol használható), amelyek az érzékelő meghibásodását vagy meghibásodását okozhatják. Ne használja azonnal az érzékelő felszerelése után, ajánlott 1 óra után használni.
Be careful not to touch the terminals with metal pieces or hands. jegyzet for welding:

Üzemi környezeti hőmérséklet (páratartalom) tartomány
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Tárolási hőmérséklet: -40℃～ +80℃
Páratartalom: Működési páratartalom: 85% relatív páratartalom (nem lehet párás vagy fagyos)
Tárolási páratartalom: â ‰ ¤ 60% relatív páratartalom
A használati környezeti hőmérsékletet és az alkalmazkodás körét tekintve arra a hőmérsékletre és páratartalomra vonatkozik, amely az érzékelőt folyamatosan működtetni tudja, nem pedig a folyamatos munkavégzés garanciája a tartósságra és a környezeti ellenállásra. Magas hőmérsékletű és magas páratartalmú környezetben történő alkalmazás esetén az érzékelő felgyorsítja az öregedést.

Egyéb szempontok
Téves működés léphet fel olyan elektrotermikus zajok miatt, mint a statikus elektromosság, a villámlás, a mobiltelefonok, a rádiók és a nagy intenzitású fény.
Az ügyfél terminál terméket szilárdan kell felszerelni, hogy elkerülje a szél és a rázkódás okozta hibákat.
Erős rezgés vagy ütés után megsérül és meghibásodást okoz. Kérjük, kerülje a nagy szilárdságú rezgést vagy ütést.
Ez a termék nem vízálló és porálló termék. Használatakor vízállónak, porállónak, kondenzációgátlónak és jegesedésgátlónak kell lennie.
Ha maró gáz elpárolog a munkakörnyezetben, az meghibásodást okoz.
