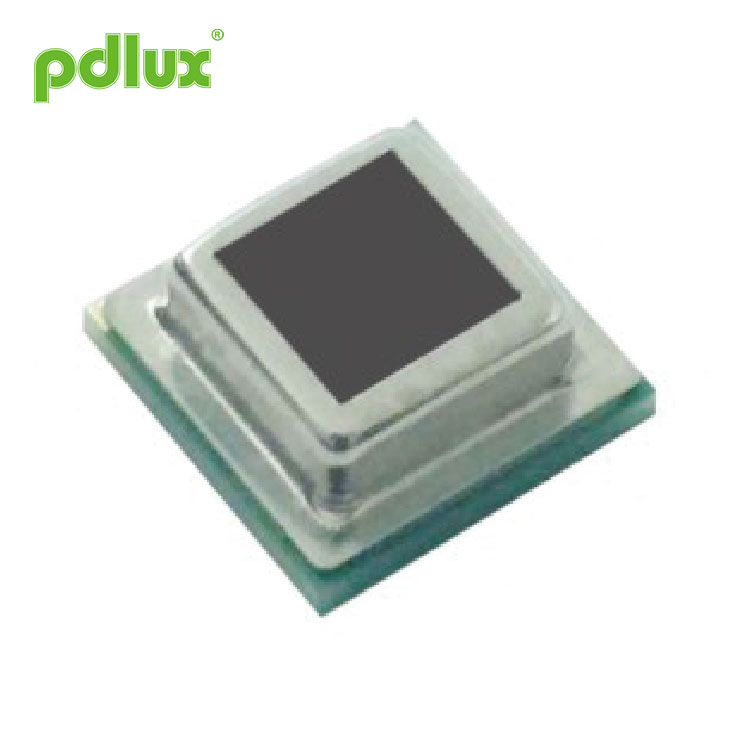

Kis kettős elemű SMD bináris anti-zavaró analóg infravörös érzékelő

Kis kettős elemű SMD bináris anti-zavaró analóg infravörös érzékelő

A termék csomagolása és azonosítása
A termék szalagos csomagolásának sematikus rajza

1) Az egyes termékek szabványos mennyisége 1000db.
2) Minden termék az óramutató járásával ellentétes irányba van kötve, és az adagoló furat a felhasználó bal oldalán található.
3) Az egyes termékekhez csatolt címke egyértelműen feltünteti a modellt, a termék mennyiségét, a gyártás dátumát stb.
4) Minden termékre zöld ROHS címkét ragasztanak.

Basic parameters of Kis kettős elemű SMD bináris anti-zavaró analóg infravörös érzékelő

A következő táblázat névleges értékét meghaladó munkakörülmények maradandó károsodást vagy meghibásodást okozhatnak a készülékben.
A készülék névleges értékéhez közeli hosszú távú működés befolyásolhatja az érzékelő élettartamát és megbízhatóságát.

Equivalent circuit diagram of Kis kettős elemű SMD bináris anti-zavaró analóg infravörös érzékelő

A termék hegesztésének feltételei és óvintézkedések
1. Kérjük, olvassa el az alábbi ábrán látható hőmérsékleti görbét a visszafolyó forrasztási folyamathoz. Javasoljuk az előmelegítési zóna, a fűtési zóna, a legmagasabb hőmérsékleti és a hűtési zóna beállítását.
2. Ha kézi forrasztást használ a PIR betétek forrasztásához, akkor a PIR szerelőlap hátuljáról forró viharú ónt használhat a forrasztás 3 másodpercen belüli befejezéséhez. Kézi hegesztés esetén, mivel a hegesztési hőmérséklet nem szabályozható, az érzékelő teljesítménye a túlhőmérséklet miatt csökkenhet. Kérjük, próbálja elkerülni a kézi hegesztést.
3. Javasoljuk, hogy a felhasználók az érzékelő betétméretének megtervezésekor próbálják meg használni az ajánlott betétméretet a specifikációban.
4. Óvintézkedések a hegesztési folyamathoz.

1)Do not touch the product pad with bare hands before welding the product, as this may lead to poor welding of the Kis kettős elemű SMD bináris anti-zavaró analóg infravörös érzékelő.

2) Ha a forrasztott ónpaszta nyomtatásának mennyisége nem egyenletes, vagy ha a betét egyik oldala oxidálódik, a párna ón mindkét oldalán hegesztéshez vezethet, ami nem állandó, ami azt eredményezi, hogy a termék hegesztési folyamata "standstone" hatást vált ki, és még a terméket is hegesztés után, hogy elkerülje a hegesztési területet.

3) Ha a helyi pad oxidációja helyi ónhibát okoz, az érzékelő teljesítménye nem működik megfelelően.

4) Az ügyfelek az alkalmazott ónpépa típusának megfelelően, a visszafolyó hegesztési folyamat ésszerű beállítása, például a magas hőmérsékletű ónpép, az ajánlott hőmérsékletet körülbelül 260 ° C-ra állítják be, hogy az ónpaszta teljesen megolvadjon, hogy a termék és a NYÁK lemez hegesztése jól. (* Javasoljuk, hogy az ügyfél töltse ki a nyomtatott áramköri lapok selyemszitából készült ónpasztaját, a megfelelő érzékelőre szerelt helyzetközpontot, hogy növelje a vörös ragasztó pontozásának folyamatát, javíthatja a visszahegesztő hegesztési helyzet pontosságát)

5) Ne végezzen ismételt visszahegesztést vagy ismételt fűtési javítást, különben ez súlyosan befolyásolja az érzékelő élettartamát és teljesítményét;

6) Ne használjon maró hatású vegyszereket a termék hegesztése előtt és után az érzékelő ablakának sapkáján lévő optikai szűrő megtisztításához vagy törléséhez (tisztításhoz vagy törléshez vízmentes etanolt ajánlunk), mert ez az érzékelő meghibásodását okozhatja.

7) Miután az érzékelő termék befejezte a visszafolyó hegesztést, ne nyomja meg a szűrőt, különben a szűrő süllyedni fog, 2H-nál nagyobb hőmérsékleten kell elhelyezni tesztelés vagy használat céljából.

8) Ne érintse meg a termékszűrőt és annak hegesztési kapcsait fémlemezzel vagy puszta kézzel.

9) A kezelőnek antisztatikus karkötőt kell viselnie az érzékelő átvételekor.

10) Kérjük, szigorúan kövesse a termék hegesztési lábainak előírásait a hegesztéshez, különben az érzékelő nem fog működni.
