Miniatűr X-Band mikrohullámú adó-vevő

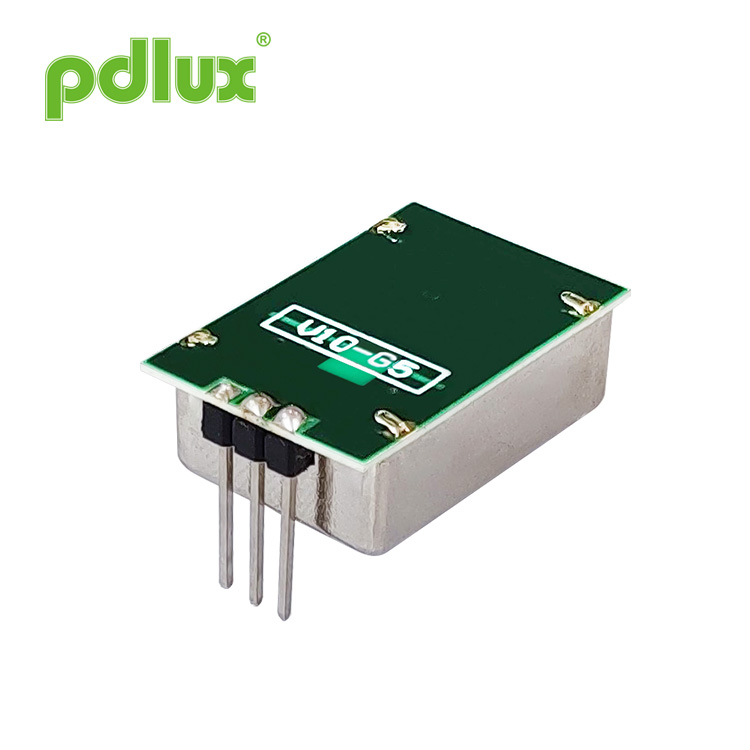

A miniatűr X-Band mikrohullámú adó-vevő egy miniatűr X-Band mikrohullámú adó-vevő, a Doppler-eltolódás jelenségét használja a mozgás „érzékelésére”. A fémdobozban elhelyezett egység dielektromos rezonátorral stabilizált oszcillátorral rendelkezik, amely stabil széles hőmérsékleti tartományban működő CW vagy alacsony működési ciklusú impulzus üzemmódban és egy integrált homodyne vevő a fokozott érzékenység és megbízhatóság érdekében. Ez a modulcsalád +5V vagy +3V tápfeszültséggel kapható.

Modell:PD-V10-G5

Kérdés küldése

Főbb jellemzők

• Alacsony költségű • Alacsony energia fogyasztás • Nagy érzékenység • 3V-os és 5V-os változatok is kaphatók • Patch Antenna • RoHS-kompatibilis

Alkalmazások

• Fali kézi hullám indukciós kapcsoló • Mennyezetre szerelhető 360°-os mozgásérzékelő • Mennyezeti típusú biztonsági érzékelő • Mennyezeti érzékelő lámpaérzékelő • Az érzékelők a fürdőszoba üvegtükörébe kerültek • Nagy szögű mozgásérzékelés

A PD-V10-G5 egy miniatűr, rendkívül érzékeny X-sávos mikrohullámú adó-vevő mobil érzékelő, amely ablaksémát használ az átvitelhez és a vételhez. Tartalmaz 360 fokos érzékelést, mozgásérzékelőt mennyezetérzékeléshez, falra szerelhető biztonsági érzékelőt, fényérzékelő kapcsolót, üvegtükröt az automatikus testérzékeléshez, valamint számos kis térfogatú mikrohullámú (radar) mozgásérzékelő terméket.

Meg kell felelnie a mikrohullámú érzékelő alkalmazási szabályainak, és a burkolatnak műszaki műanyagból kell lennie. Például műszaki műanyagok, mint például ABS, PC, PS stb. Szigorúan tilos a teljesen zárt fém burkolatok használata!

Használatban különféle módszerek alkalmazhatók az áramellátás biztosítására az igényeknek megfelelően. 1. Közvetlen teljesítmény kínálat. 2. CW vagy alacsony terhelhetőségű impulzus üzemmód Tápellátás PWM módban (csökkentheti az áramerősséget működés közben keletkezik).

A PD-V10-G5 egy mikrohullámú érzékelő, amelynek eredményei és teljesítménye későbbi koordinációt igényel áramkörök és algoritmusok.

A PD-V10-G5 modulcsalád három specifikációban kapható: 5V és 3V, valamint az általános 3-5V feszültségtartomány.

A termékek mérete

Products size

Lefedettségi minta

Coverage Pattern

Paraméter	Megjegyzések	Min	Typ			Max		Egységek
Tápfeszültség	Vcc	3.0	5.0			5.25		V
Alacsony feszültségű változat		2.8	3.0			3.5
A jelenlegi felhasználás	lcc	20	35			38		mA
Munkamód 1	PWM-mel működik, 3-15 mA-es üzemi áramot vezérelhet							Typ
Munkamód 2	Normál feszültség üzemmód
Impulzus szélesség	Tpulse	10μS (szükség szerint állítható)						hatótávolságban
Stabil idő		5 μSec						közel lenni
Üzemi hőmérséklet	Top	-30~+85			+100 (max.)			℃
Tárolási hőmérséklet	Tstg	-10			+60			℃
Zaj		3.5		4.0			4.5	mVRms
Frekvencia beállítása	f	24.000		24.125			24.250	GHz
Kisugárzott teljesítmény (EIRP)	Ajakbiggyesztés	<2.0		<2.5			<3.0	mW
Tárolás Környezeti páratartalom		10% ~ 65%						RH

FIGYELMEZTETÉS: A tényleges érzékelési tartomány az áramkör jelerősítési erősítéséhez, a PCBA általános elrendezéséhez és az MCU küszöbértékéhez kapcsolódik.
A sugárkibocsátás tervezése megfelel az FCC és CE előírásoknak.

Külön emlékeztető:
Mivel az áramköri lap teljes vastagsága mindössze 0,52 mm. Ha túlzott oldalirányú erőt fejt ki a csapokra, a rézfólia eltörhet. Az érzékelő hibás működését okozza.

MEGJEGYZÉSEK
Az érzékelő kimenetének erőssége (észlelési tartománya) a jel/zaj aránytól függ. A névleges üzemi hőmérsékletnél magasabb vagy alacsonyabb hőmérsékleten az érzékelő is működhet, de a teljesítmény csökken.
Az eszközök károsodásának elkerülése érdekében óvatosan kell eljárni a kezelés során. A tárolás, kezelés, összeszerelés és tesztelés minden szakaszában be kell tartani az elektrosztatikus kisülés (ESD) megfelelő óvintézkedéseit.
