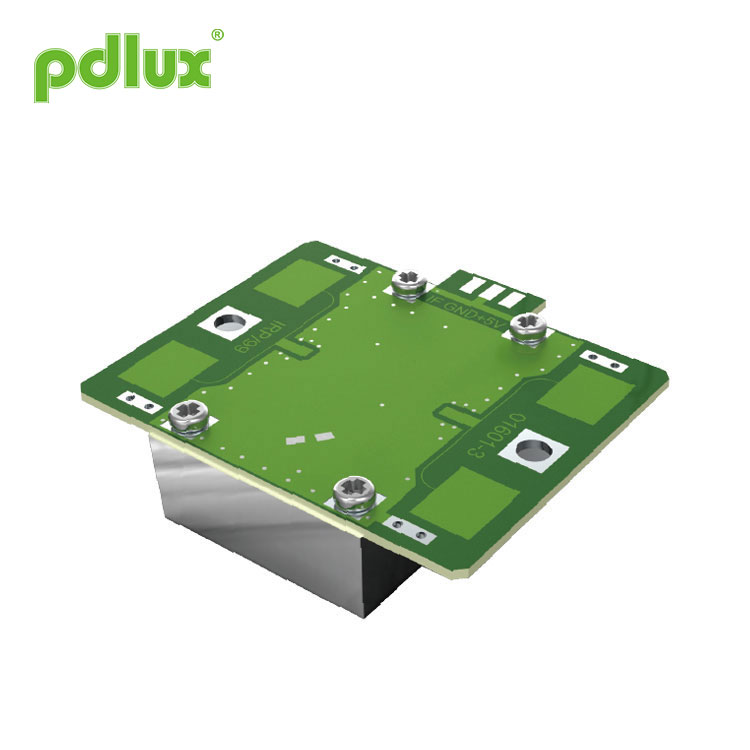

PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul
A PDLUX PD-V9 fali telepítésű, 10,525 GHz-es mikrohullámú érzékelő modul egy X-Band Bi-Static Doppler adó-vevő modul. Beépített rezonátor oszcillátor (CRO). Ez a V9 modul lapos síkantennát alkalmaz, falra szerelésre. Fali telepítés A 10,525 GHz-es mikrohullámú érzékelő modul javíthatja az elülső jel fogadásának képességét és csökkentheti a szélső vakterületét. Teljesítménye jobb, mint a piacon lévő érzékelők.
Modell:PDLUX PD-V9
Kérdés küldése
PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul
PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul is a X-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Wall Installation 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul is ideally suitable for occupancy sensor in automatic lighting switches. Wall Installation 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
Application of PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul - Intelligens kapcsoló - Fali kapcsoló - Betolakodók észlelése Funkció és előny
- Alacsony vezeték nélküli teljesítmény |
Az EN 300440-V2.1.1ã € EN 62479:2010, RED-2014/53 / eu irányelv szerint
Az FCC 15.249. Része szerint |
Antenna fénysugár mintája
|
Size of PDLUX PD-V9 fali telepítés 10,525GHz mikrohullámú érzékelő modul
|
Paraméter | Megjegyzések | Min | Typ | Max | Egységek | ||||||
Frekvencia beállítása | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
Sugárzott teljesítmény (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
Megállapodás ideje |
|
5 | 10 | 20 | EcSec | ||||||
Fogadott jelerősség | 2 | 150 | 200 | 250 | μVp-p | ||||||
Zaj | 3 | 4 | 4.5 | 5 | mVrms | ||||||
Tápfeszültség |
|
4.75 | 5.00 | 5.25 | V (impulzus áramforrás) | ||||||
A jelenlegi felhasználás |
|
10 | 12 | 14 | mA | ||||||
Impulzus ismétlődési frekvencia | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
Impulzus szélesség | 4 | 10 | 20 | 30 | EcSec | ||||||
Üzemi hőmérséklet |
|
-15 | 22 | 55 | ℃ | ||||||
Súly |
|
7.5 | 8 | 8.5 | g |
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
Note2:The Fogadott jelerősség(RSS) is measured at the total 1 Ways path loss of 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
