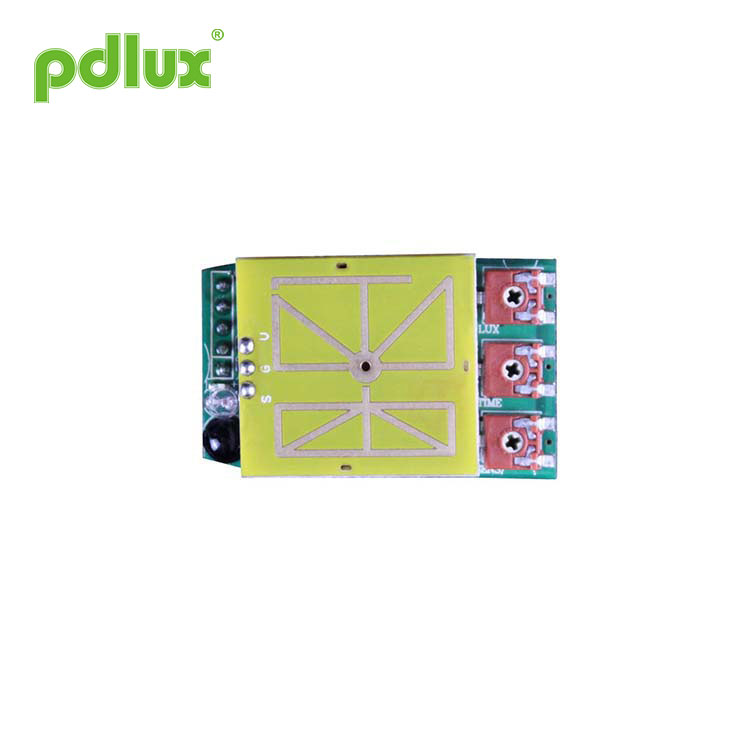

PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5.8GHz mikrohullámú érzékelő + MCU + IR vevő
A PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5,8 GHz-es mikrohullámú érzékelő + MCU + IR vevő egy komplett érzékelő elülső vezérlő modul, amely 360 fokos 5,8 GHz-es mikrohullámú érzékelőből, fényérzékeny érzékelőből, jelerősítő áramkörből, MCU-ból és távirányítós vevő áramkörből áll . Három potenciométer állíthatja be az érzékelési érzékenységet, a késleltetési időt és a megvilágítási tartományt. A kimeneti vezérlőjel közvetlenül vezérelheti a relé áramkört, a kapcsoló tápegység indítócsapját és más vezérlő áramköröket. Kényelmes a különböző felhasználók másodlagos fejlesztéséhez és különböző szerkezetű héjak telepítéséhez.
Modell:PDLUX PD-S16-V1
Kérdés küldése
Összegzés
PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5.8GHz mikrohullámú érzékelő + MCU + IR vevő is a complete sensing front-end control module composed of 360-degree 5.8GHz microwave sensor, photosensitive sensor, signal amplifier circuit, MCU and remote control receiver circuit. Three potentiometers can adjust the detection sensitivity, delay time, and illuminance range. The output control signal can directly control the relay circuit, the start pin of the switching power supply, and other control circuits. It is convenient for the secondary development of different users and the installation of shells with different structures.
Specifications of PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5.8GHz mikrohullámú érzékelő + MCU + IR vevő
|
Áramforrás: DC5V Működési áram: <30mA Mikrohullámú érzékelő működési frekvenciája: 5,8 GHz Üzemi hőmérséklet: -15 ° C ~ + 70 ° C Időbeállítás: 10sec-20min. (állítható)Fényvezérlés: 10-300LUX, minden fény (állítható) |
Érzékelési szög: 360 ° (mennyezetre szerelés), 180 ° (falra szerelés) Érzékelési tartomány: 2-10 m (sugarak) (állítható). (mennyezetre szerelés) Függőleges mozgásérzékelési távolság:> 20m Detektálási sebesség: 0,5–1,5 m / sMegjelenés mérete: 42,6 mm (hosszúság) X 26 mm (szélesség) X 9,4 mm (magasság) |
Az érzékelő információi
Function of PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5.8GHz mikrohullámú érzékelő + MCU + IR vevő
Tüske Funkció Leírás
|
Szám |
PIN neve |
Bemenet kimenet |
Magyarázat |
|
1 |
NC |
|
NEM |
|
2 |
NC |
|
NEM |
|
3 |
Kimenet |
Kimenet |
Magas szintű jelkimenet 10 s-20 perc (állítható) |
|
4 |
+ 5V |
Bemenet |
Teljesítmény pozitív |
|
5 |
GND |
Bemenet |
Teljesítmény negatív |
Knob adjustment of PDLUX PD-S16-V1 mikrohullámú érzékelő modul 5.8GHz mikrohullámú érzékelő + MCU + IR vevő
(1) Érzékelési tartomány beállítása (érzékenység)
A felhasználó ésszerűen kiválaszthatja a potenciométer helyzetét az érzékelési tartomány igényeinek megfelelően.
(2) Időbeállítás
A felhasználók kiválaszthatják a megfelelő késleltetési időt a különböző használati környezetek és a különböző termékdefiníciók szerint.
(3) Fényvezérlés beállítása
A működő megvilágítási érték megfelelő helyzetet választhat a 10 ~ 300LUX tartományban és az összes fényt.
