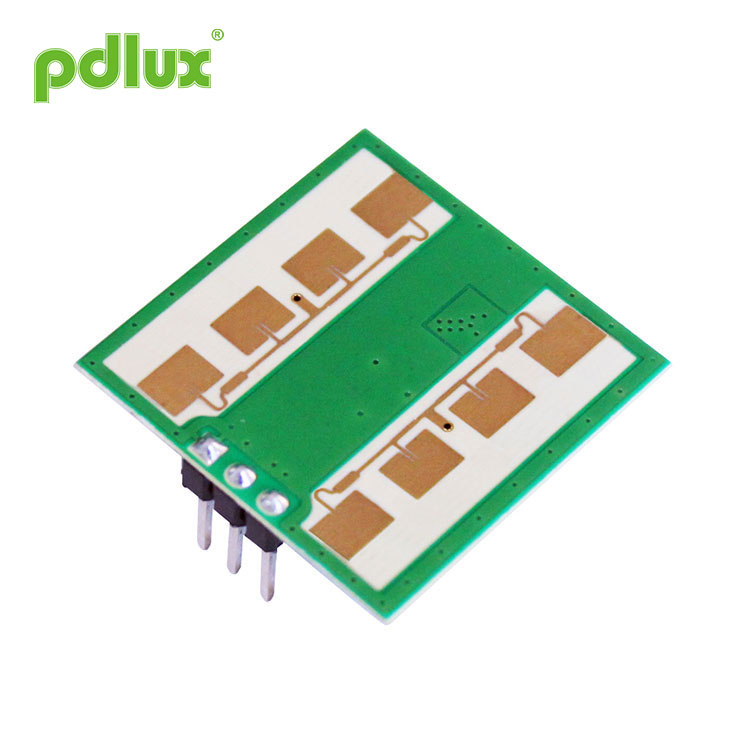

PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul
  • PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul - 0 PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul - 0

PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul

A PDLUX PD-V12 24 GHz-es milliméteres hullámradar érzékelő modul egy K-sávos, bi-statikus Doppler adó-vevő modul. Ha beépített rezonátor oszcillátor (CRO) van. Ez a PD-V12 modul lapos síkantennát alkalmaz, amely falra szerelhető. Javíthatja az elülső jel vételi képességét és csökkentheti a szélső vakterületét. Teljesítménye jobb, mint a piacon lévő érzékelők.

Modell:PD-V12

Küldjön értesítést

termékleírás

PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul





Application of PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul

â € ¢Intelligens kapcsoló

â € ¢Fali kapcsoló

â € ¢Betolakodó észlelése




Antenna fénysugár mintája

PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul is a K-Band Bi-Static Doppler transceiver modlue. Ifs built-in Resonator Oscillator (CRO).This module, PD-V12 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.

Ez a modul ideálisan alkalmazható az automatikus világításkapcsolók foglaltságérzékelőjéhez. A.lt a mennyezetre szerelhető behatoló érzékelőkhöz is használható.


Az EN 300440-V2.1.1㠀 EN 62479:2010 szerint
RED-2014/53 / EU irányelv

Az FCC 15.249. Része szerint
Az EN 62321, a ROHS irányelv - 2011/65 / EU szerint
A REACH - 1907/2006 / EK irányelv szerint


Size of PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul


Paraméter Megjegyzések Min Typ Max Egységek
Tápfeszültség Vcc 3 5 5.25 V
A jelenlegi felhasználás Icc 20 35 38 mA
Üzemmód A PWM által működtetve 3-15 mA-nél vezérelheti az üzemi áramot
Impulzus szélesség Tpulse 10 μs
Üzemi hőmérséklet Felül -30 ~ + 85 +100 (max.) 8C
Tárolási hőmérséklet Tstg -10
60 ° C
Stabil idő
<5 EcSec
Frekvencia beállítása f 24 24.125 24.25 GHz
Sugárzott teljesítmény (EIRP) Ajakbiggyesztés <2,0 <2,5 <3,0 mW
Tárolási környezeti páratartalom 45% ~ 65% RH


WARNING of PDLUX PD-V12 24GHz milliméteres hullám radarérzékelő modul: The actual detection range is related to the signal amplification gain of the circuit, the overall layout of the PCBA
és az MCU küszöbértéke.


1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC és a CE szabályainak.
2. megjegyzés: A fogadott jelerősséget (RSS) a teljes 1 Way útvonalveszteségnél mérjük, 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
