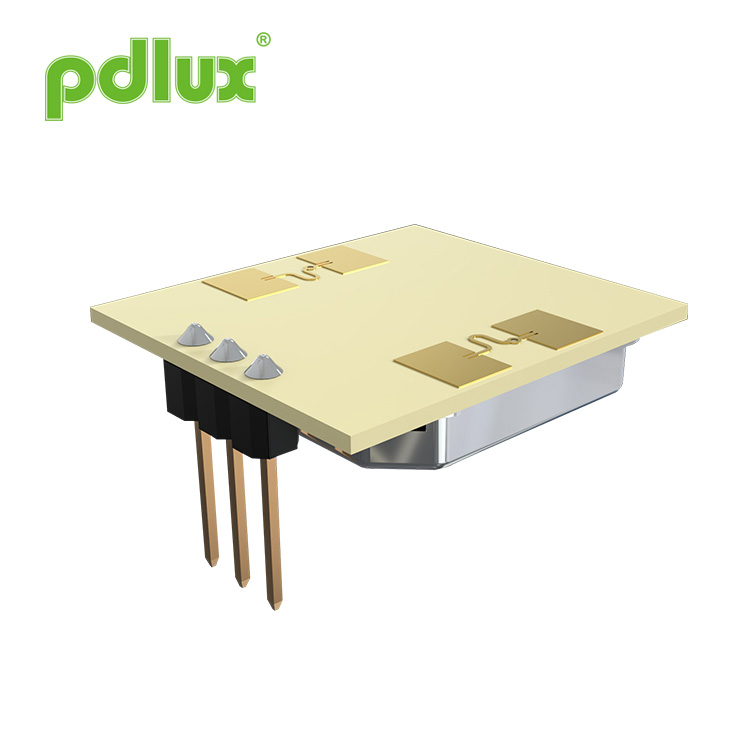

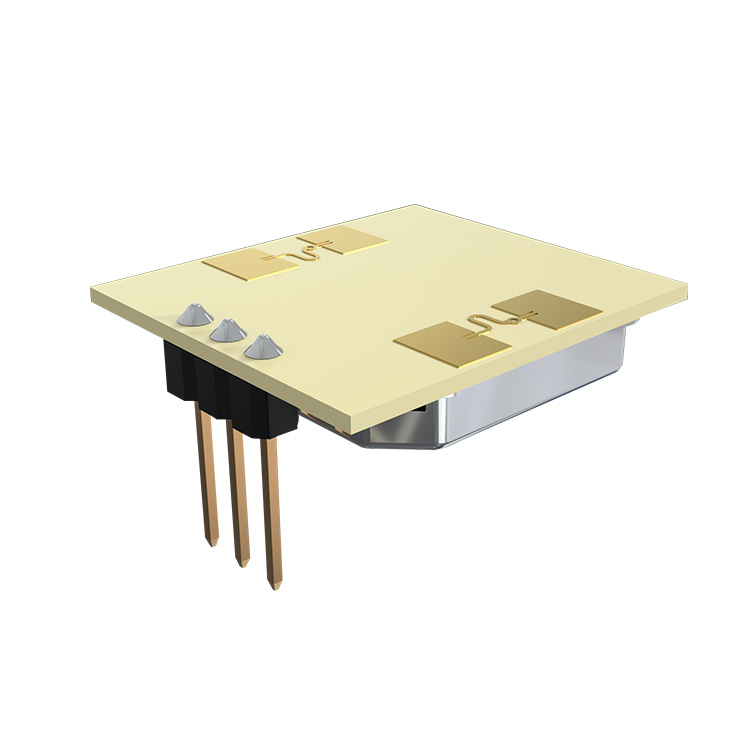

PDLUX PD-V10 24,125 GHz-es Doppler radarérzékelő modul az automatikus világításkapcsolók foglaltságérzékelőjéhez
A PDLUX PD-V10 24,125 GHz-es Doppler radarérzékelő modul az automatikus világításkapcsolókban tartózkodási érzékelőhöz egy K-sávos Bi-Static Doppler adóvevő modul. Ez a beépített rezonátor oszcillátor (CRO). Ez a V10 modul lapos síkantennát fogad el , alkalmas falra szerelésre. Javíthatja az elülső jel vételi képességét és csökkentheti a szélső vakterületét. Teljesítménye jobb, mint a piacon lévő érzékelők.
Modell:PDLUX PD-V10
Kérdés küldése
PDLUX PD-V10 24,125 GHz-es Doppler radarérzékelő modul az automatikus világításkapcsolók foglaltságérzékelőjéhez
PDLUX PD-V10 24,125 GHz-es Doppler radarérzékelő modul az automatikus világításkapcsolók foglaltságérzékelőjéhez is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
Ez a modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Használható mennyezetre szerelhető betolakodó detektorokhoz is.
Az EN 300440-V2.1.1ã € EN 62479:2010, RED-2014/53 / eu irányelv szerint
Az FCC 15.249. Része szerint
Az EN 62321, a ROHS-2011/65 / eu irányelv szerint, a REACH-1907/2006 / ec irányelv szerint
Application of PDLUX PD-V10 24,125 GHz-es Doppler radarérzékelő modul az automatikus világításkapcsolók foglaltságérzékelőjéhez - Intelligens kapcsoló - Fali kapcsoló - Betolakodók észlelése Funkció és előny - Alacsony vezeték nélküli teljesítmény - Alacsony energiafogyasztás - Érintés nélküli érzékelés - Könnyen csatlakoztatható a vezérlőhöz - Alacsony zajszint |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
Frekvencia beállítása |
1 |
24.050 |
24.125 |
24.250 |
GHz |
Sugárzott teljesítmény (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
Megállapodás ideje |
|
5 |
10 |
20 |
EcSec |
Fogadott jelerősség |
2 |
150 |
200 |
250 |
μVp-p |
Zaj |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
Tápfeszültség |
|
4.75 |
5.0 |
5.25 |
VDC |
VCO |
|
0.5 |
|
2 |
V |
A jelenlegi felhasználás |
|
25 |
35 |
45 |
mA |
Impulzus ismétlődési frekvencia |
4 |
1.8 |
2.0 |
3.0 |
KHz |
Impulzus szélesség |
4 |
10 |
20 |
30 |
EcSec |
Üzemi hőmérséklet |
|
-20 |
25 |
60 |
℃ |
Súly |
|
2.5 |
3.5 |
4.0 |
g |
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
Note2:The Fogadott jelerősség(RSS) is measured at the total 1 Ways path loss of 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
