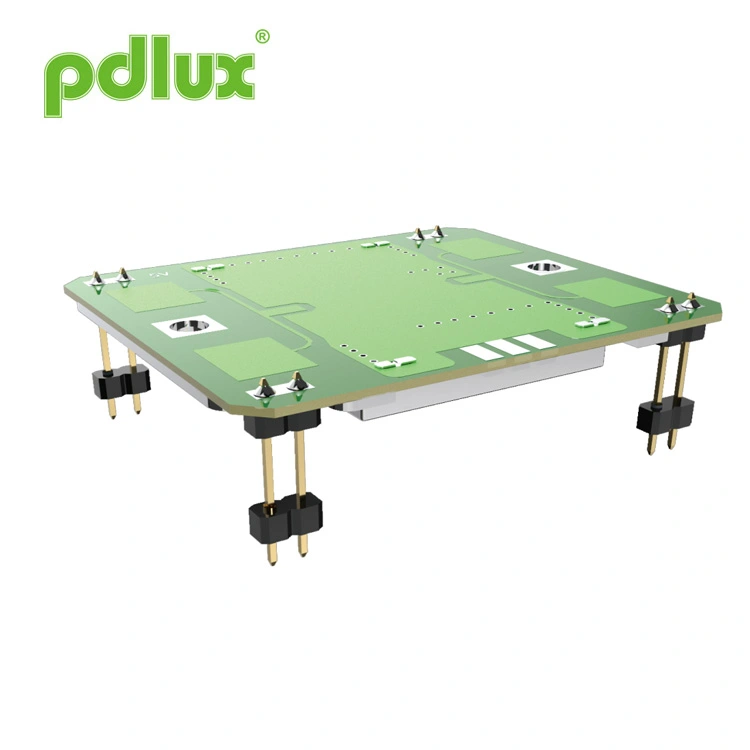

10,587 GHz-es biztonsági mikrohullámú radar érzékelő modul

A Pdlux a 10,587 GHz-es biztonsági mikrohullámú radarérzékelő modul dedikált szállítója az X-sávban (10,525–10,687 GHz, régiónként testreszabható frekvencia). Patch antennával, DRO-val, alacsony áramelvezetéssel és kompakt méretével széles látószögű (H-sík) és keskeny szögű (E-sík) érzékelést is biztosít a rugalmas rögzítéshez. Az energiafogyasztás tovább csökkenthető PWM móddal. RoHS-kompatibilis, alkalmas biztonsági rendszerekre, automata ajtókra, mozgásvilágításra, IoT-re és sebességérzékelőkre.

Modell:PD-V9H

Kérdés küldése

X-sávos Doppler-érzékelő eszközök

PD-V9H

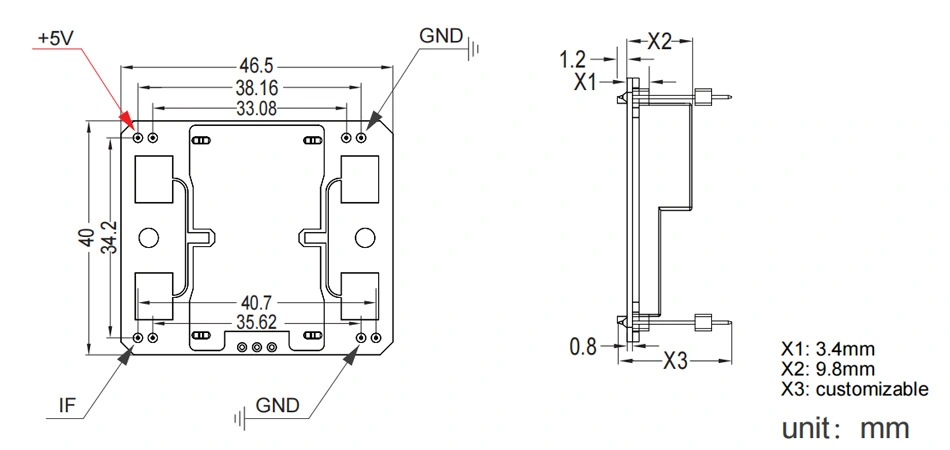

Méret

SIZE

Jellemzők

- Frekvencia beállítás: 10.587GHz ±10M
- Beleértve a Patch Antennát is
- DRO: Dilectric Resonator Oscilato
- Alacsony egyenáram-elvezetés
- Kis méret
- RoHS megfelelőség

Műszaki adatok

Tétel	Műszaki adatok
Frekvencia beállítása	10,587 GHz ± 10M
Állapot	Ta = +25 C, Vin = +5 VDC
Üzemi feszültség	+5,0 ± 0,5 VDC
Üzemi áram	<32 mA típus.
Kimeneti teljesítmény	20 mW (13 dBm) E.I.R.P. typ.
Frekvenciastabilitás	±5 MHz max. (Ta: -30 és +55 C között)
Return Loss Sensitivity	-90 dBc típus.
Második harmonikus kibocsátás	-40 dBm tartomány
Antenna sugárzási szélessége (-3 dB)	E-Plane	36 fok nom. (Az oretikus teljes szög 72 fok)
	H-Plane	72 fok nom. (Az oretikus teljes szög 144 fok)
RF interfész	Patch antenna
Hőmérséklet tartomány	-30 és +55 C között (normál felhasználási terület), -40 és +80 C között (maximális felhasználási tartomány)
Szabályzat a megfelelésre	-30 300 440 ETS

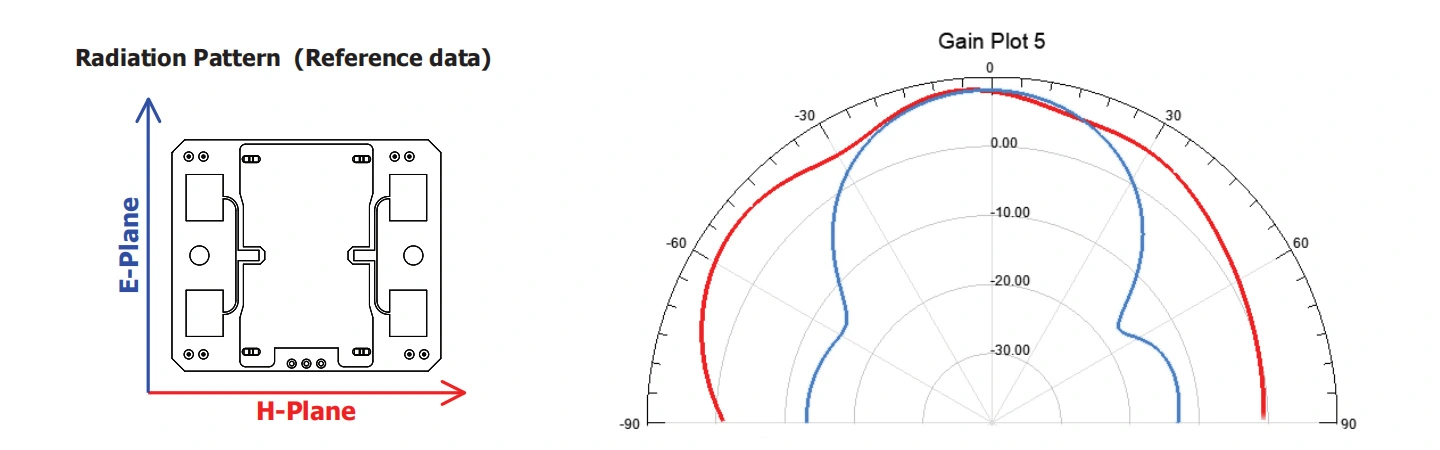

Sugárzási minta

Rövid bevezetés

A PD-V9 sorozatú fényerő-érzékelő az X-sávban működik. Az üzemi frekvencia a 10,525 GHz-ig terjedő frekvenciatartományban van 10,687 GHz. A felhasználóknak testreszabás alapján kell vásárolniuk az adott ország frekvenciaszabályai szerint található. Például 10,525 GHz, 10,587 GHz, 10,687 GHz. A PD-V9 sorozatú érzékelőket széles körben használják a biztonság és a felügyelet területén alkalmazási termékek, automatikus ajtóérzékelők, mobil érzékelő lámpák, IoT érzékelők, sebességérzékelők és különféle mobil érzékelők termékek.
Az érzékelő H-Plane nagy szög érzékeléssel és Eplan kis szög érzékeléssel rendelkezik. A felhasználók különböző szögekben rögzíthetik az érzékelőt, mint pl használat során szükséges. Ha a felhasználók azt szeretnék, hogy az érzékelő üzemi árama a lehető legkisebb legyen, beállíthatja a tápellátás módját az érzékelőt PWM (terhelési ciklus) üzemmódba kapcsolja, ami hatékonyan csökkentheti az üzemi áramot.

LEHETSÉGES PROBLÉMÁK FELTÉTVE

Amikor a felhasználók az alábbi problémákkal találkoznak az eredeti érzékelő használata vagy közvetlen cseréje során.
1. Első használat:
Ha először használja a PD-V9 sorozatú érzékelőt, és nagy érzékenységgel vagy elégtelen érzékenységgel találkozik, először ellenőrizze az erősítő áramkör erősítés beállítási állapotát. És hogy az MCU által a jelek feldolgozására használt számítási módszer megfelelő. Általánosságban elmondható, hogy könnyű megoldást találni.

2. Lehetséges problémák, amelyek a korábban használt érzékelők közvetlen cseréjekor merülhetnek fel:
A korábban használt érzékelők közvetlen cseréje esetén a nagy érzékenység és az alacsony érzékenység is problémákat okozhat, amelyek könnyen megoldható. Az erősítő áramkör egyszerű növelése vagy az erősítő áramkör erősítésének csökkentése elegendő. Nem kell vegyük figyelembe az MCU jelfeldolgozó algoritmusát.

Segítség, amelyre a kezdőknek szüksége lehet a használat során:
Ha nehézségekbe ütközik a PD-V9 sorozatú érzékelők használata közben, és segítségre van szüksége. Felveheti velünk a kapcsolatot e-mailben. Általánosságban elmondható, hogy válaszokat kaphatunk.

Termék bemutatása:
A termékbevezetést a PDLUX szükség esetén bármikor módosíthatja és javíthatja. Nem feltétlenül kap mindenki időben értesítést.
