360 fokos mikrohullámú mozgásérzékelős LED mennyezeti lámpa

PD-LED2038-D mikrohullámú érzékelő fény Útmutató

Összegzés

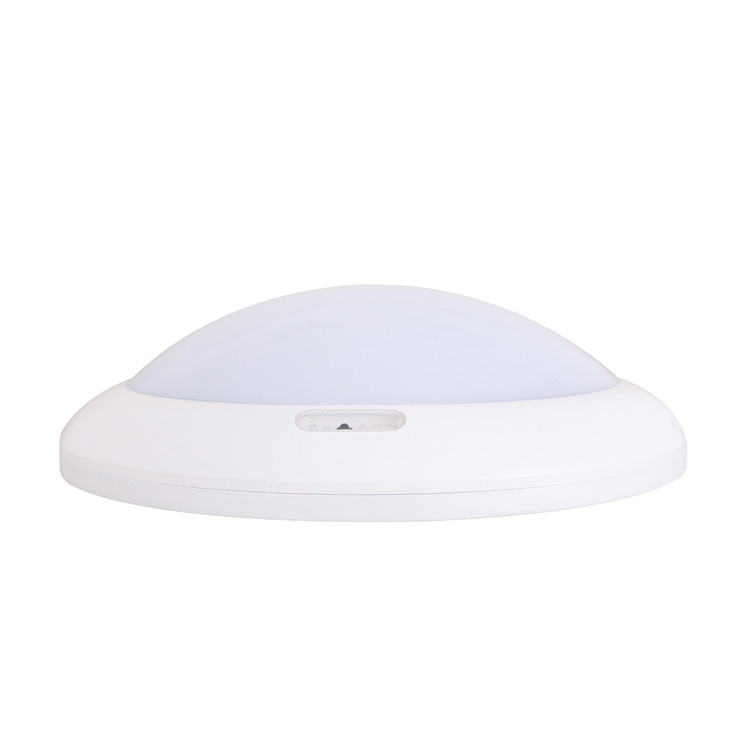

Ez egy új tervezésű, intelligens mennyezetre szerelhető Mikrohullámú érzékelős LED-lámpa, vészhelyzeti tápellátás extra funkciójával. A világítást a közvetlen váltakozó áramú tápellátás vagy az akkumulátoros tartalék automatikusan felügyeli, azaz áramkimaradás esetén az akkumulátoros tartalék 4 wattos tápellátásért felel. A tartalék akkumulátor több mint 3 órán keresztül, vagy akár tovább is képes folyamatosan táplálni az érzékelő energiatakarékos üzemmódjában. Széles körben alkalmazzák a folyosón, a mosdóban, a lift előterében stb.

Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. Ám a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet gondot, sőt veszélyt is okoz.

Műszaki adatok

Áramforrás: 220-240V/AC 50Hz
Névleges LED: 26W Max. (AC)
Max. 4W (DC)
Töltési teljesítmény: 4W max.
HF rendszer: 5,8 GHz
Akkumulátor: 7,4V / 2000mAH lítium akkumulátor
Folyamatos megvilágítási idő: ≥180 perc
(amikor az akkumulátor tápellátása van)
Átviteli teljesítmény: <0,2mW
Időbeállítás: 8 másodperctől 12 percig (állítható)
Érzékelési tartomány: 1-8 m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Üzemi hőmérséklet: -20 ~ +55 ℃
LED mennyiség: 96 DB
LED specifikációk: FM-3528WNS

Érzékelő információ

Funkció

Kijelző funkció

① BE : a lámpa tovább működik, a jelzőfény villog;
KI: a lámpa nem működik, a visszajelző nem világít;
AUTO : az érzékelő automatikus érzékelési módba lép, a visszajelző folyamatosan világít.
② Optikai érzékelő.
③ Infravörös távvevő.
④ A jelzőfény töltés közben világít, és nem világít, ha teljesen fel van töltve.
⑤ Tele akkumulátor, a jelzőfény világít.
⑥ A váltóáramú hálózathoz csatlakoztatva a jelzőfény világít.
Hibautasítás: ⑤ jelző folyamatosan világít ; ④ jelzőfény villog, vagyis nincs akkumulátor, vagy lemerült.

Első beállítási mód: potenciométer

Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

Érzékelési tartomány beállítása (érzékenység)

Az észlelési tartomány az a kifejezés, amely a 2,5 m magasságban elhelyezett, nagyjából kör alakú földöntvény sugarait írja le. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatása a minimális tartomány (kb. 1 m-es sugár), az óramutató járásával megegyező irányban a maximális tartomány (kb. 8 m-es sugár).

MEGJEGYZÉS: a fenti érzékelési tartományt olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési tartomány is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia-hálózatok különbségei miatt az interferencia impulzusa bizonytalan, ezért a felhasználónak nem javasolt az érzékenységet a maximális értékre állítani a használat során. Javaslat: Kérjük, telepítse és állítsa be az érzékenységet megfelelő távolságra, használva, ne állítsa be. a maximális érzékenység a helytelen működés elkerülése érdekében.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

A mikrohullámú sütőt visszaverheti a fém, és az érzékelési tartomány megsokszorozódik, az érzékenység megnő. Az acélszerkezetű épületek belsejében lévők esetében jobb, ha csökkenti az érzékenységet a megfelelőre. A termékeket 4 méternél távolabb kell elhelyezni egymástól, különben a köztük lévő interferencia hibaüzenetet okoz.

Idő beállítás

8 másodperctől (teljesen az óramutató járásával ellentétes irányba) 12 percig (teljesen elforgatva az óramutató járásával megegyezően) állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a járásteszt elvégzéséhez.

MEGJEGYZÉS: Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás észlelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban. Ezért a telepítési teszt végrehajtásakor azt javasoljuk, hogy a mozgást tartsa az észlelési tartományon kívül, hogy elkerülje a késleltetési idő megsokszorozódását.

Fényszabályozás beállítása

10-2000 LUX tartományban határozható meg. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatásához körülbelül 10 lux, az óramutató járásával megegyező irányban pedig körülbelül 2000 lux. Amikor beállítja az érzékelési zónát és a sétatesztet nappali fényben hajtja végre, teljesen el kell forgatnia a gombot az óramutató járásával megegyező irányba.

A LUX tekerőgomb a környezeti megvilágítás beállítására szolgál, vagyis az ügyfelek beállíthatják az igényeiknek megfelelő értéket.

Telepítési hely:
1、A lámpa belsejében van egy optikai érzékelő (lásd a 4. ábrát), a beszerelés során oda kell fordítani, ahol elegendő a napfény. Ugyanakkor kerülni kell más fényforrásokat, amelyek befolyásolják a lámpa megítélését. optikai érzékelő a környezeti megvilágításhoz.
2. Különböző embereknek eltérő igényük van a telepítés helyére és a környezeti megvilágításra, a LUX érték eltérő. Időbe telhet, amíg az értéket az Ön igényeihez igazítja.
MEGJEGYZÉS: Fordítsa az optikai érzékelőt oda, ahol elegendő a napfény (lásd az 5. ábrát).

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elfordulás megsérti az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

Második beállítási mód: Távirányító

BE: nyomja meg az ON gombot, a csatlakoztatott terhelés 6 órán keresztül tovább fog működni, majd automatikusan AUTO módba kapcsol.
KI: nyomja meg az OFF gombot, a csatlakoztatott terhelés 6 órára kikapcsol, majd automatikusan AUTO módba kapcsol.
AUTO: nyomja meg az AUTO gombot, az érzékelő automatikusan észlelési módba lép, vagyis ha jelet észlel és a környezeti fény intenzitása alacsonyabb, mint az előre beállított érték, a terhelés működik.

Barátságos emlékeztető: funkciója kétféleképpen határozható meg, és az utolsó definíció lesz érvényes, és akkor is érvényes, ha az érzékelő újraindul.

A telepítés menete

Megjegyzés: Kérjük, hozza magával a következő eszközöket

• 1. lépés Válasszuk szét a lámpát két részre: A és B.

• 2. lépés Forgassa el a gombokat az ideális feltételekhez
(Kérjük, adja meg a beállításokat a fent említett FUNKCIÓ rész szerint.).
• 3. lépés Helyezze a termék alapját a mennyezetre, hogy a fúrási jelet kijelölje (lásd a 8. ábrát)
• 4. lépés Telepítse a terméket arra a helyre, ahol megjelölte (lásd a 9. ábrát)
A termékeket 4 méternél távolabb kell elhelyezni egymástól, ellenkező esetben a köztük lévő interferencia hibaüzenetet okoz.

• 5. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúr (lásd a 10. ábrát)
• 6. lépés Vezesse át a tápvezetéket a vezeték nyílásán, hogy rácsatlakoztassa a vezetékeket (lásd a 11. ábrát)

• 7. lépés Rögzítse a termék alapját a kiválasztott helyen a csavarokkal (lásd a 12. ábrát)

• 8. lépés Forgassa el a lámpaernyőt az óramutató járásával megegyező irányban az alapba. A telepítés befejeződött. (13. ábra szerint)

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
