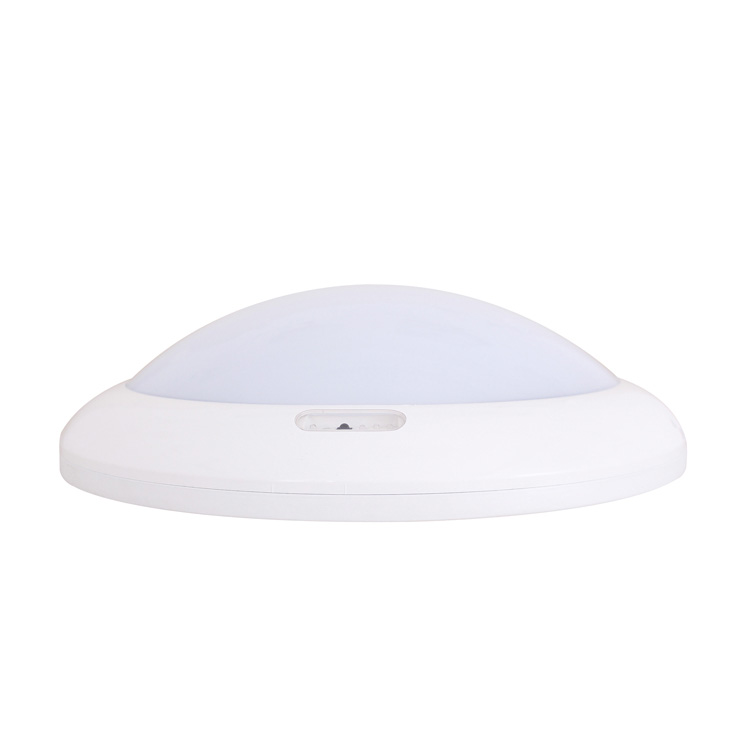

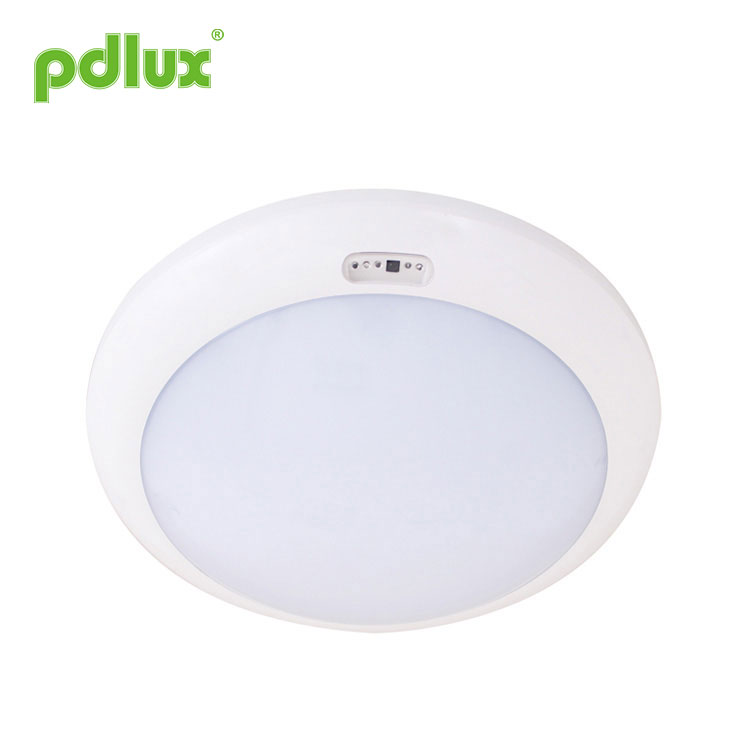

5,8 GHz-es mikrohullámú mozgásérzékelős LED mennyezeti lámpa

PD-LED2038 mikrohullámú érzékelő fény Útmutató

Összegzés

Ez egy mikrohullámú érzékelő kapcsolókkal vezérelt LED lámpák, a mikrohullámú érzékelő a lámpába volt beépítve, belsejében 96 db nagy fényerejű LED található, 26 watt összteljesítménnyel. A mikrohullámú érzékelő kapcsoló egy új típusú automatikus kapcsoló, amely a hangkapcsoló és az infravörös érzékelő kapcsolója után jön. Az észlelési mód a következő előnyökkel rendelkezik a többihez képest: 1. érintésmentes érzékelés, 2. Rossz környezetre alkalmas, immunis hőmérséklet, páratartalom, zaj, levegő, por, fény… 3. RF interferencia képesség, 4. Átviteli teljesítmény csak 0,2 mW, Nem károsítja az emberi szervezetet. Egyszerű telepítés + egyszerű bekötés.

Ezt az érzékeny, fejlett szenzoros kapcsolót alkalmazzuk a világításvezérlésben, lehetővé téve, hogy a lámpa automatikusan bekapcsoljon, amikor valaki megérkezik, és automatikusan kikapcsol, amikor kimegy. Amellett, hogy széles körben használható a folyosó lépcsőiben, a nappaliban és a hálószobákban, felszerelhető. a fürdőszobában.

A beépített mikrohullámú érzékelő kapcsoló áthatolhat műanyagon, üvegen, fán. Így beépíthető üveg vagy műanyag héjú lámpába Ez lehetővé teszi a mikrohullámú érzékelő kapcsolójának alkalmazását különböző típusú lámpákban az energia szabályozására. Mostantól különféle mikrohullámú érzékelős LED-lámpákat kínálunk, hogy megfeleljenek a különböző emberek igényeinek, eltérő preferenciákkal.

Ezt a lámpát többféle elrendezéssel tervezték, nevezetesen a tiszta LED lámpával érzékelő nélkül; az automatikus LED-lámpa érzékelővel; az automatikus LED lámpa akkumulátorral, amely a vészhelyzeti funkció (PD-LED2038-D).

Műszaki adatok

Áramforrás: 220-240V/AC 50/60Hz
Névleges LED: 26W Max.
HF rendszer: 5,8 GHz
Átviteli teljesítmény: <0,2mW
Időbeállítás: 8 másodperctől 12 percig (állítható)
Érzékelési tartomány: 1-8 m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Üzemi hőmérséklet: -20 ~ +55 ℃
LED mennyiség: 96 DB
LED specifikációk: FM-3528WNS

Érzékelő információ

Funkció

Kijelző funkció

① BE : a lámpa tovább működik, a jelzőfény villog;
KI: a lámpa nem működik, a visszajelző nem világít;
AUTO : az érzékelő automatikus érzékelési módba lép, a visszajelző folyamatosan világít.
② Optikai érzékelő.
③ Infravörös távvevő.

Első beállítási mód: potenciométer

Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

Érzékelési tartomány beállítása (érzékenység)

Az észlelési tartomány az a kifejezés, amely a 2,5 m magasságban elhelyezett, nagyjából kör alakú földöntvény sugarait írja le. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatása a minimális tartomány (kb. 1 m-es sugár), az óramutató járásával megegyező irányban a maximális tartomány (kb. 8 m-es sugár).

MEGJEGYZÉS: a fenti érzékelési tartományt olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési tartomány is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

A mikrohullámú sütőt visszaverheti a fém, és az érzékelési tartomány megsokszorozódik, az érzékenység megnő. Az acélszerkezetű épületek belsejében lévők esetében jobb, ha csökkenti az érzékenységet a megfelelőre. A termékeket 4 méternél távolabb kell elhelyezni egymástól, különben a köztük lévő interferencia hibaüzenetet okoz.

Idő beállítás

8 másodperctől (teljesen az óramutató járásával ellentétes irányba) 12 percig (teljesen elforgatva az óramutató járásával megegyezően) állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a járásteszt elvégzéséhez.

MEGJEGYZÉS: Ha a lámpa automatikusan ki van kapcsolva, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás észlelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban. Ezért a telepítési teszt végrehajtásakor azt javasoljuk, hogy a mozgást tartsa az észlelési tartományon kívül, hogy elkerülje a késleltetési idő megsokszorozódását.

Fényszabályozás beállítása

10-2000 LUX tartományban határozható meg. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatásához körülbelül 10 lux, az óramutató járásával megegyező irányban pedig körülbelül 2000 lux. Amikor beállítja az érzékelési zónát és a sétatesztet nappali fényben hajtja végre, teljesen el kell forgatnia a gombot az óramutató járásával megegyező irányba.

A LUX tekerőgomb a környezeti megvilágítás beállítására szolgál, vagyis az ügyfelek beállíthatják az igényeiknek megfelelő értéket.

Telepítési hely:
1、A lámpa belsejében van egy optikai érzékelő (lásd a 3. ábrát), a beszerelés során oda kell fordítani, ahol elegendő a napfény. Ugyanakkor kerülni kell más fényforrásokat, amelyek befolyásolják a lámpa megítélését. optikai érzékelő a környezeti megvilágításhoz.
2. Különböző embereknek eltérő igényük van a telepítés helyére és a környezeti megvilágításra, a LUX érték eltérő. Időbe telhet, amíg az értéket az Ön igényeihez igazítja.
MEGJEGYZÉS: Fordítsa az optikai érzékelőt oda, ahol elegendő a napfény (lásd a 4. ábrát).

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elfordulás megsérti az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

Második beállítási mód: Távirányító

BE: nyomja meg az ON gombot, a csatlakoztatott terhelés 6 órán keresztül tovább működik, majd automatikusan AUTO módba kapcsol.
KI: nyomja meg az OFF gombot, a csatlakoztatott terhelés 6 órára kikapcsol, majd automatikusan AUTO módba kapcsol.
AUTO: nyomja meg az AUTO gombot, az érzékelő automatikusan észlelési módba lép, vagyis ha jelet észlel és a környezeti fény intenzitása alacsonyabb, mint az előre beállított érték, a terhelés működik.

Barátságos emlékeztető: funkciója kétféleképpen határozható meg, és az utolsó definíció lesz érvényes, és akkor is érvényes, ha az érzékelő újraindul.

A telepítés menete

• 1. lépés Válasszuk szét a lámpát két részre: A és B.

• 2. lépés Forgassa el a gombokat az ideális feltételekhez
(Kérjük, adja meg a beállításokat a fent említett FUNKCIÓ rész szerint.).
• 3. lépés Helyezze a termék alapját a mennyezetre, hogy a fúrási jelölést jelölje (7. ábra)
• 4. lépés Telepítse a terméket arra a helyre, ahol megjelölte (8. ábra szerint)
A termékeket egymástól 4 méternél távolabb kell elhelyezni,ellenkező esetben a köztük lévő interferencia hibaüzenetet okoz.

• 5. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúrni szeretne (lásd a 9. ábrát).
• 6. lépés Vezesse át a tápvezetéket a vezeték nyílásán, hogy rácsatlakoztassa a vezetékeket (lásd a 10. ábrát)

• 7. lépés Rögzítse a termék alapját a kiválasztott helyen a csavarokkal (lásd a 11. ábrát)

• 8. lépés Forgassa el a lámpaernyőt az óramutató járásával megegyező irányban az alapba. A telepítés befejeződött. (12. ábra szerint)

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami gondokat okoz.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
