Állítható mikrohullámú érzékelő fény

PD-LED2037-D mikrohullámú érzékelő lámpa használati útmutató

Összegzés

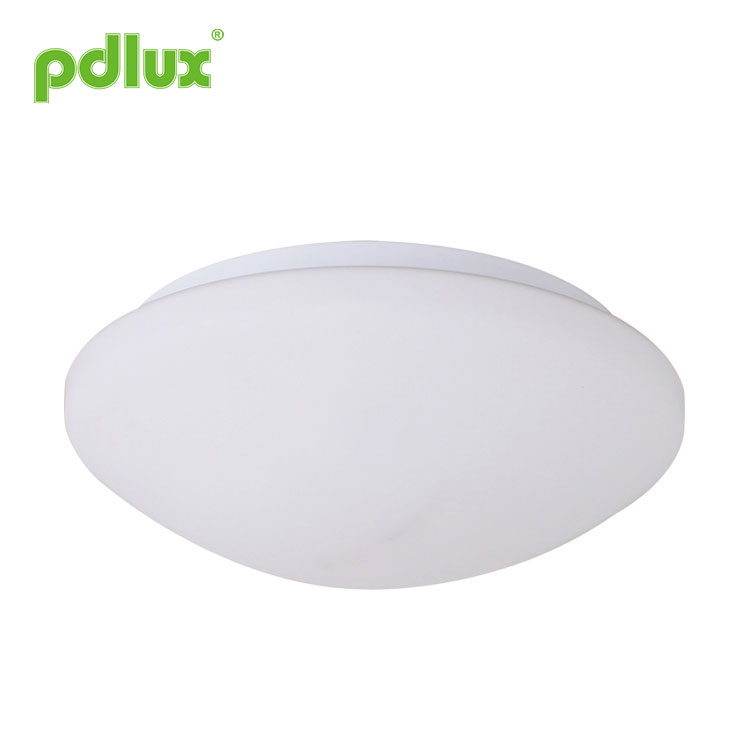

Ez egy új tervezésű, intelligens mennyezetre szerelhető, mikrohullámú érzékelős LED-lámpa, amely vészhelyzeti tápellátást biztosít. A világítást a közvetlen váltakozó áramú tápellátás vagy az akkumulátoros tartalék automatikusan felügyeli, azaz áramkimaradás esetén az akkumulátoros tartalék 3,5 watt tápellátásáért felel. Ha a lámpa világít, a fényáram meghaladja a 330 lm-t, ami megfelel a 60 wattos izzólámpáénak (≈400 lm). A tartalék akkumulátor több mint 2 órán át, vagy még tovább is képes folyamatosan áramot adni az érzékelő energiatakarékos üzemmódjában. Széles körben alkalmazzák a folyosón, a mosdóban, a lift előterében stb.

Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. Ám a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet gondot, sőt veszélyt is okoz.

Műszaki adatok

Áramforrás: 100-240V/AC 50/60Hz
Névleges LED: 9 W max. (AC)
Max. 3,5 W (DC)
Töltési teljesítmény: Max. 7W (a lámpa nem világít)
Max. 3 W (fény világít)
Védettség: IP20, Class2
Anyaga: Test: PC Lámpabúra: Üveg
HF rendszer: 5,8 GHz
Akkumulátor: 7,4V / 2000mAH lítium akkumulátor
Folyamatos megvilágítási idő: ≥180 perc
(amikor az akkumulátor tápellátása van)
Átviteli teljesítmény: <0,2mW
Időbeállítás: 8 másodperctől 30 percig (állítható)
Érzékelési tartomány: 1-8 m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Fényáram: 340 lm (AC) 330 lm (DC) (meleg fehér)
570lm (AC) 490lm (DC) (hideg fehér)
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Üzemi hőmérséklet: -20 ~ +55 ℃
LED mennyiség: 36 DB
LED specifikációk: FM-2835WNS

Érzékelő információ

Spektrogram

Funkció

Kapcsoló

Ez a kapcsoló az akkumulátor csatlakozásának vezérlésére szolgál. A szállítás vagy tárolás közbeni energiafogyasztás elkerülése érdekében a kapcsolót OFF állásba állítjuk, vagyis az akkumulátor nincs csatlakoztatva. Telepítés előtt állítsa a kapcsolót BE állásba, hogy megbizonyosodjon arról, hogy az akkumulátor megfelelően van csatlakoztatva a vészhelyzeti áramellátás eléréséhez. Ez a vészhelyzeti funkcióval rendelkező LED-lámpa általános lámpaként használható, de áramkimaradás esetén automatikusan támogatja az akkumulátorral történő világítást.

Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány az a kifejezés, amely a többé-kevésbé kör alakú érzékelési zóna sugarait írja le a talajon, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el az érzékelési tartomány vezérlőjét teljesen az óramutató járásával ellentétes irányba a minimális érzékelési tartomány kiválasztásához (kb. 0,1 m sugarú), és teljesen az óramutató járásával megegyező irányba a maximális érzékelési tartomány kiválasztásához (kb. 8 m sugár).

MEGJEGYZÉS: a fenti érzékelési tartományt olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési tartomány is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Az érzékelési távolság megsokszorozódhat a mikrohullámú elektromágneses térre való visszaverődés esetén a fém- vagy üveganyagok által. Így csökkentse az érzékenységet a megfelelő észlelési távolság eléréséhez. A hibaészlelés elkerülése érdekében soha ne forgassa a SENS gombot a maximális értékre. A környező környezet is hibaüzenethez vezet, pl. az elhaladó autók vagy a szél okozta kóborló tárgyak. A termékeket 4 méternél távolabb kell elhelyezni egymástól, különben a köztük lévő interferencia hibaüzenetet okoz.

Az érzékenységi potenciométer megfelelő használata: amint a fényképen látható, a gomb az érzékenység beállítására specializálódott. Használat közben a felhasználó középre állíthatja a gombot. Természetesen a gyakorlati használat során, ha úgy érzi, hogy az érzékenység megfelelő, akkor nem kell módosítania. Ha úgy érzi, hogy alacsony, magasabbra állíthatja megfelelően. Bizonyos környezet hibás műveletekhez vezetett, mint például az autó elhaladása, a szél, hogy az objektum repüljön, és így tovább (lásd a 2. ábrát, a 3. ábrát), ezért azt tanácsoljuk, hogy az érzékenység ne legyen beállítva a maximális értékre.

Idő beállítás

A lámpa beállítható úgy, hogy kb. 8 másodpercig (teljesen az óramutató járásával ellentétes irányba) és legfeljebb 30 percig (teljesen az óramutató járásával megegyezően). Az idő letelte előtt észlelt minden mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az észlelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: A lámpa kikapcsolása után kb. 1 másodpercig, mielőtt újra elkezdi észlelni a mozgást. A lámpa csak mozgás hatására kapcsol be, ha ez az időszak letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
Figyelmeztetés: a telepítési teszt során távolítsa el az érzékelő lámpáját, mert az bekapcsol, ha észleli Önt vagy a tesztelő személyzetet.

Kérjük, tartson bizonyos távolságot az érzékelőlámpával a tesztelés során, ellenkező esetben az érzékelő lámpa kigyullad, ha észleli Önt az észlelési tartományban.

Fényszabályozás beállítása

A választott fényreakció küszöbérték korlátlanul lehet kb. 10-2000 lux. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához körülbelül 10 lux értékkel. Fordítsa el teljesen az óramutató járásával megegyező irányba a körülbelül 2000 lux-os nappali üzemmód kiválasztásához. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni az érzékelési zóna beállításakor és a sétateszt elvégzésekor nappali fényben.

A LUX gomb az érzékelő lámpájának beállítására szolgál, ahol az érzékelővel bekapcsolható, emellett kiválaszthatjuk a megfelelő helyet az ügyfél igényei szerint.

Telepítési hely:
Az érzékelőlámpában található fényátalakító (lásd az 5. ábrát) miatt a fényátalakítónak olyan helyen kell maradnia, ahol elegendő a nappali fény, másrészt kerülnünk kell más fényforrást, ellenkező esetben a fényátalakító helytelenül ítélje meg a környezeti sugarat.
A különböző ügyfelek igényei miatt, mint például a telepítés helye, a luxus és így tovább, a potenciométer gombjának elhelyezkedése eltérő. Amikor használják, előfordulhat, hogy többször módosítani kell, hogy megfeleljen az Ön igényeinek.

Módosítsa a fényáteresztő helyét arra a helyre, ahol a nappali fény látható (lásd a 6. ábrát).

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elfordulás károsítja az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

A telepítés menete

• 1. lépés Válasszuk szét a lámpát két részre: A és B.

MEGJEGYZÉS: A kémény törékeny, kérjük, ne erőltessen túl sokat.

• 2. lépés Forgassa el a gombokat az ideális feltételekhez
(Kérjük, adja meg a beállításokat a fent említett FUNKCIÓ rész szerint.).

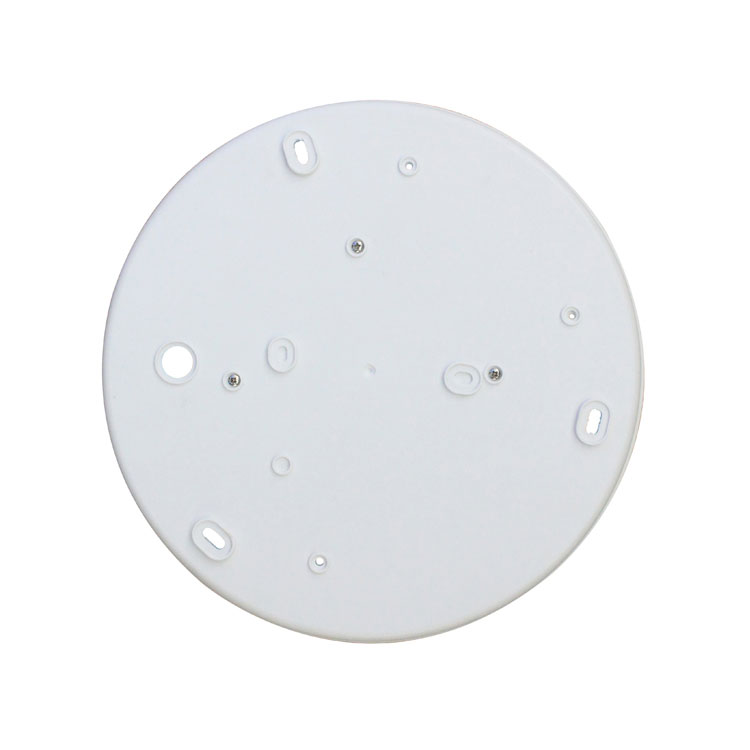

• 3. lépés Helyezze a termék alapját a mennyezetre a fúrási jelhez (lásd a 8. ábrát)
• 4. lépés Telepítse a terméket arra a helyre, ahol megjelölte (lásd a 9. ábrát)
A termékeket 4 méternél távolabb kell elhelyezni egymástól, ellenkező esetben a köztük lévő interferencia hibaüzenetet okoz.

• 5. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúr (lásd a 10. ábrát)
• 6. lépés Vezesse át a tápvezetéket a vezeték nyílásán, hogy rácsatlakoztassa a vezetékeket (lásd a 11. ábrát)

• 7. lépés Rögzítse a termék alapját a kiválasztott helyen a csavarokkal (lásd a 12. ábrát)

• 8. lépés Forgassa el a lámpaernyőt az óramutató járásával megegyező irányban az alapba. A telepítés befejeződött. (13. ábra szerint)

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
