Automata mikrohullámú indukciós lámpa

Mikrohullámú érzékelő lámpa PD-LED2036GS utasítás

Összegzés

Ez egy teljesen új tervezésű, intelligens mennyezetre szerelhető mikrohullámú érzékelős LED lámpa. Ha világít, a fényáram több mint 1100 lm, ami kétszerese a 60 wattos izzólámpáénak (≈400 lm). Széles körben alkalmazzák a folyosókon, a mosókonyhákon, a lift előterében és így tovább. Az intelligens menedzsment rendszer növeli a stabilitás és az energiatakarékosság előnyeit. Az MCU automatikusan megvizsgál minden áramkört, és ésszerű módon kezeli az észlelt információkat.

Ha nem észlel jelet, a rendszer energiatakarékos üzemmódba lép, és fokozatosan csökkenti a teljesítményt. A minimális teljesítmény a maximális érték egytizede, ami nagymértékben csökkenti az energiafogyasztást, csökkenti a fűtőelemek hőmérsékletét és csökkenti a magas hőmérsékletből adódó LED-fényveszteséget. Így elősegíti a termék megbízhatóságát és meghosszabbítja az élettartamát.

Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. De a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet gondot, sőt veszélyt is okoz.

Műszaki adatok

Áramforrás: 100-240V/AC 50/60Hz
Névleges LED: 18W Max.
HF rendszer: 5,8 GHz
Teljesítménytényező: >0,9
Átviteli teljesítmény: <0,3mW
Készenléti teljesítmény: <0,9W
Fényáram: 1100 lm (meleg fehér)
1100 lm (hideg fehér)
Időbeállítás: 8 másodperctől 12 percig (állítható)
Érzékelési tartomány: 1-8 m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Anyaga: Boden: PC Lámpaernyő: PC
Védettség: IP43, Class2

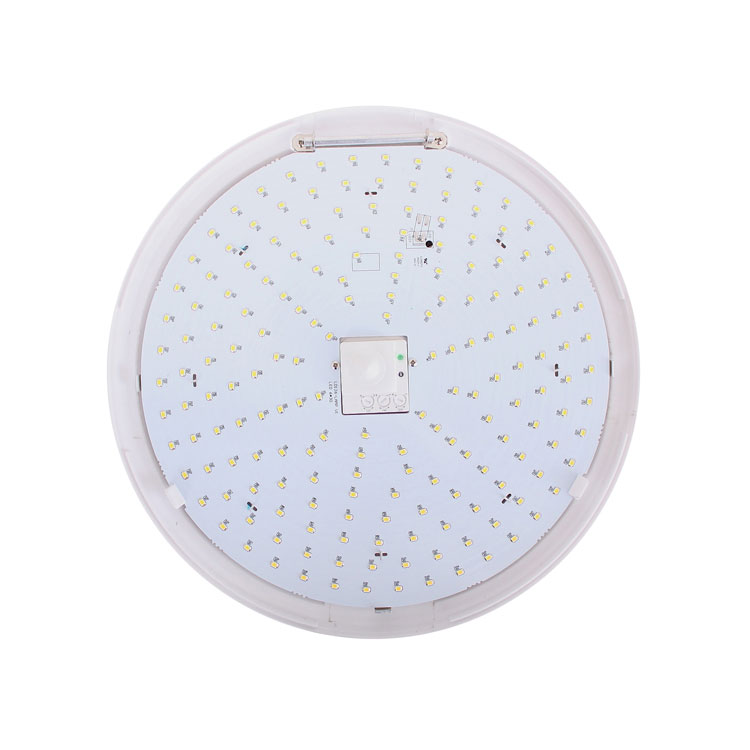

LED mennyiség: 180 DB (T2835)
Üzemi hőmérséklet: -10-+55 ℃

Érzékelő információ

Beállítás módja: potenciométer

Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

A lámpa beállítható úgy, hogy kb. 8 másodpercig (az óramutató járásával ellentétes irányban teljesen elforgatva) és legfeljebb 12 percig (az óramutató járásával megegyezően teljesen elforgatva). Az idő letelte előtt észlelt minden mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az észlelési zóna beállításához és a sétateszt elvégzéséhez.

Megjegyzés: a lámpa kikapcsolása után kb. 1 másodpercig, mielőtt újra elkezdi észlelni a mozgást. A lámpa csak mozgás hatására kapcsol be, ha ez az időszak letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a lámpa automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A kényelmes telepítés és gyártás érdekében az első villanyszerelés után az első háromszori észlelési késleltetés 3 másodperc, majd lépjen normál módba (az adott késleltetési idő a potenciométertől függ). A késleltetési időt gyakorlati igénye szerint határozhatja meg. De jobb, ha csökkenti a késleltetési időt az energiatakarékosság érdekében, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
Figyelmeztetés: a telepítési teszt során távolítsa el az érzékelő lámpáját, mert az bekapcsol, ha észleli Önt vagy a tesztelő személyzetet.

Tartson bizonyos távolságot az érzékelő lámpájával a tesztelés során, ellenkező esetben az érzékelő lámpa kigyullad, amint észleli Önt az érzékelési tartományban.

Fényszabályozás beállítása

A választott fényreakció küszöbérték korlátlanul lehet kb. 10-2000 lux. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához körülbelül 10 lux értékkel. Fordítsa el teljesen az óramutató járásával megegyező irányba a körülbelül 2000 lux-os nappali üzemmód kiválasztásához. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni az érzékelési zóna beállításakor és a sétateszt elvégzésekor nappali fényben.

Telepítési hely:
Az érzékelőlámpában található fényátalakító miatt a fényátalakítónak olyan helyen kell lennie, ahol elegendő a nappali fény, másrészt kerülnünk kell más fényforrást, ellenkező esetben a fényátalakító helytelenül ítéli meg a környezetet. sugár.
A különböző ügyfelek igényeitől függően, mint például a telepítés helye, a luxus és így tovább, a potenciométer gombjának elhelyezkedése eltérő. Amikor használják, előfordulhat, hogy többször módosítani kell, hogy megfeleljen az Ön igényeinek.

Módosítsa a fényáteresztő helyét arra a helyre, ahol a nappali fény látható.

Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány az a kifejezés, amely a többé-kevésbé kör alakú érzékelési zóna sugarait írja le a talajon, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el teljesen az érzékelési vezérlőt az óramutató járásával ellentétes irányba a minimális érzékelési tartomány kiválasztásához (kb. 1 m sugár ), és teljesen az óramutató járásával megegyező irányba a maximális érzékelési tartomány kiválasztásához (kb. 8 m-es sugár).

Megjegyzés: a fenti érzékelési tartományt egy 1,6-1,7 m magas, középső alakkal rendelkező, 1,0-1,5 m/sec sebességgel mozgó személy esetében éri el. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési távolság is megváltozik.

FIGYELEM: A termék használatakor állítsa be az érzékenységet a kívánt pozícióba, kérjük, ne állítsa az érzékenységet maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a rossz mozgás a szél által fújja a leveleket és a függönyöket, a kis állatokat és a helytelen mozgást az elektromos hálózat és az elektromos berendezések interferenciája miatt. Mindaz, ami a termékhez vezet, nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Az érzékelési távolság megsokszorozódhat a mikrohullámú elektromágneses térre való visszaverődés esetén a fém- vagy üveganyagok által. Így csökkentse az érzékenységet a megfelelő érzékelési távolság eléréséhez.
A hibaészlelés elkerülése érdekében soha ne forgassa a SENS gombot a maximális értékre. A környező környezet is hibákhoz vezet, pl. az elhaladó autók vagy a szél okozta kóborló tárgyak. A termékeket 4 méternél távolabb kell elhelyezni egymástól, ellenkező esetben a köztük lévő interferencia hibaüzenetet okoz.

A Sensitivity potenciométer helyes használata: amint a fotó is mutatja, a gomb az érzékenység beállítására specializálódott. használat közben a felhasználó középre állíthatja a gombot. Természetesen a gyakorlati használat során, ha úgy érzi, az érzékenység megfelelő , nem kell módosítani. Ha úgy érzi, hogy alacsony, megfelelően magasabbra állíthatja. Bizonyos környezet hibás cselekvéshez vezetett, mint például az autó elhaladása, a szél által röpködő tárgy és így tovább (lásd a 4. ábrát, az 5. ábrát), ezért azt tanácsoljuk, hogy az érzékenységet nem állítottuk be a maximális értékre.

Megjegyzés: kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elfordulás károsítja az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

• 2. lépés Forgassa el a gombokat az ideális feltételekhez.
(Kérjük, adja meg a beállításokat a fent említett FUNKCIÓ rész szerint.).
• 3. lépés Csavarja le a lámpaernyőt, nyissa ki a lámpalemezt, hogy szabaddá tegye a rögzítési lyukakat (lásd a 6. ábrát)

• 4. lépés Helyezze a termék alapját a mennyezetre, hogy a fúrási nyomot hagyja (lásd a 7. ábrát).
• 5. lépés Telepítse a terméket arra a helyre, ahol megjelölte (a 8. ábra szerint).

• 6. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúrni szeretne (9. ábra szerint).
• 7. lépés Vezesse át a tápvezetéket a vezeték nyílásán a vezetékek csatlakoztatásához.
A lámpa alján és oldalán két-két bekötési lyuk található, válasszon egyet a hozzáférési terminálok közül (lásd a 10. ábrát)

• 8. lépés Rögzítse a termék alját a kiválasztott helyen a csavarokkal.

• 9. lépés Fedje le a lámpalemezt.
• 10. lépés Forogni fog, a kéményt letakarja a talpon.

• Használja a szabványos telepítési tartozékokat (lásd a 12. ábrát)

A hiba és a megoldás

Megjegyzés: ennek az érzékelőnek a nagyfrekvenciás kimenete <0,3 mW – ez mindössze egy 3300-a a mobiltelefon vagy a mikrohullámú sütő átviteli teljesítményének.

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során figyelmet fordítottunk a redundáns kialakításokra, és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
