Digitális fénysűrűségű mozgó indukciós lámpa

Mikrohullámú érzékelő lámpa PD-LED2034-D utasítás

Összegzés

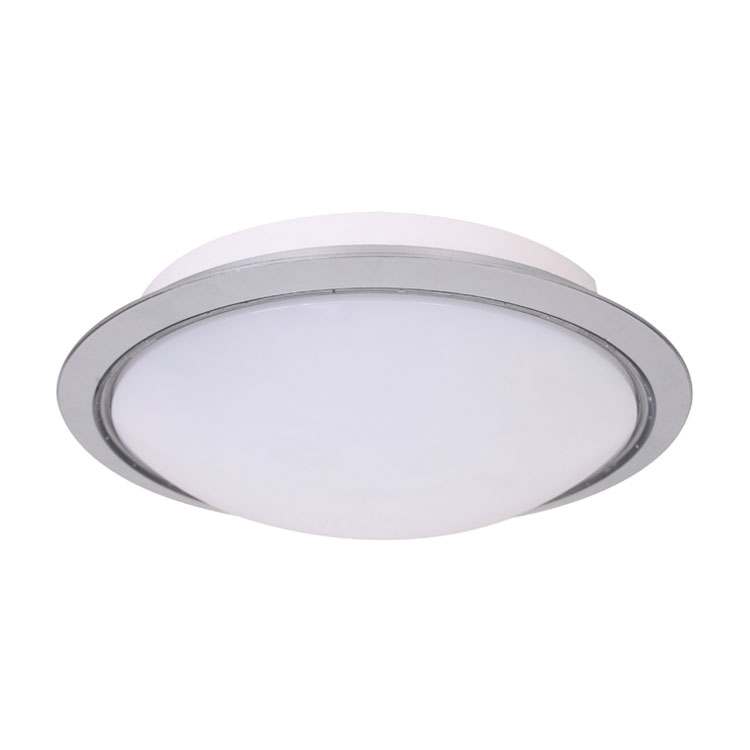

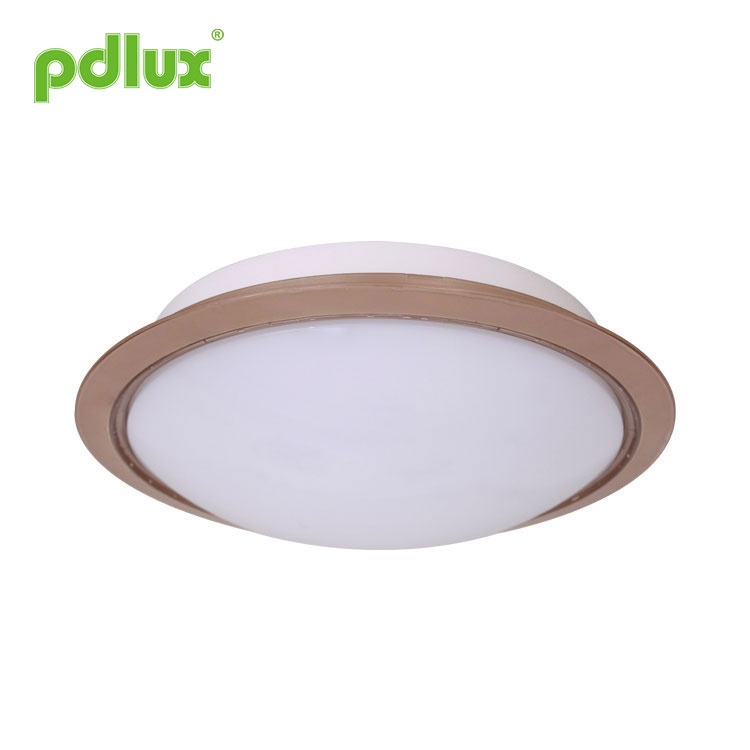

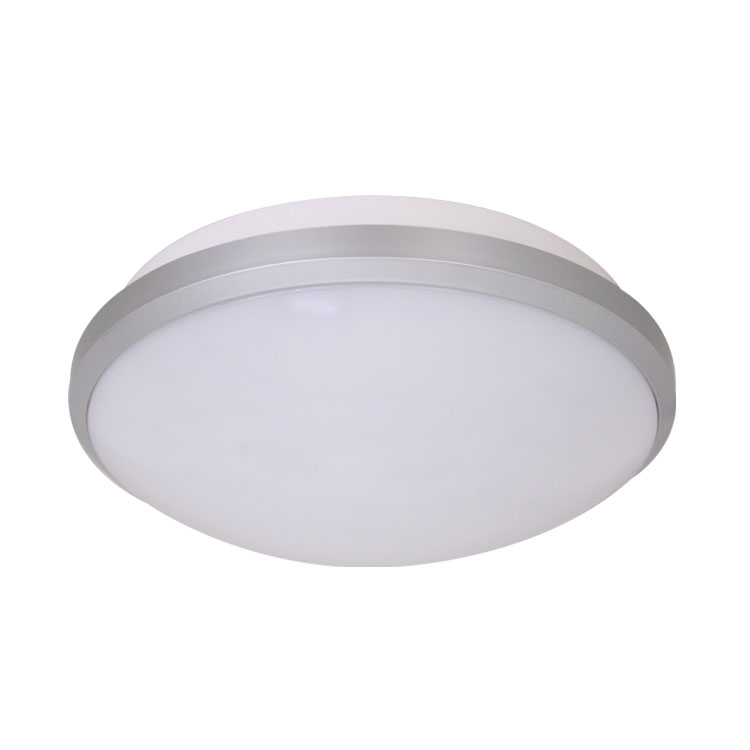

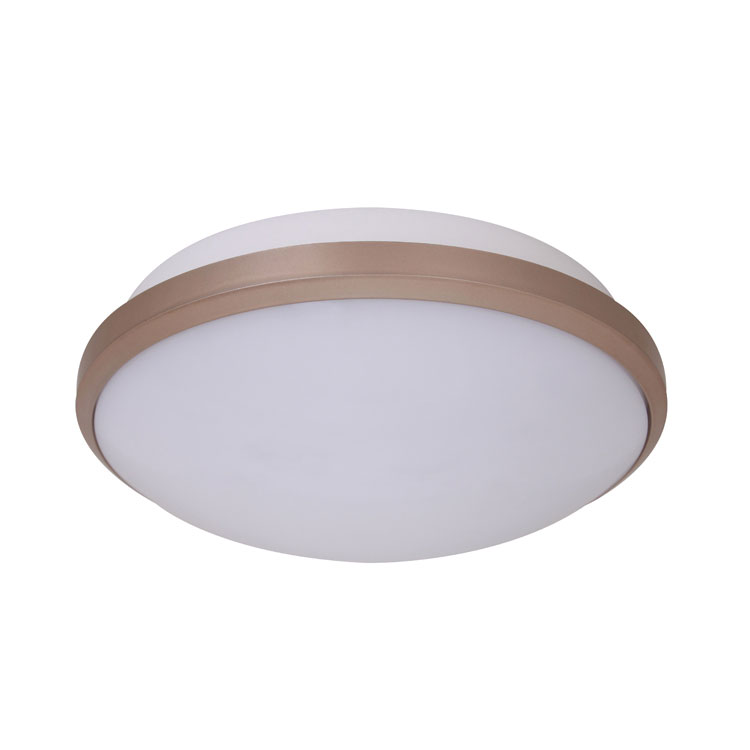

Ez egy teljesen új tervezésű, intelligens mennyezetre szerelhető, mikrohullámú érzékelős LED lámpa, amely vészhelyzetben tápellátást biztosít. A világítást a külső tápegység vagy a beépített akkumulátor kezeli. Váltakozó áramú tápellátás esetén a LED teljesítménye 19 W, a fényáram több mint 800 lm, ami kétszerese a 60 wattos izzólámpáénak (≈400 lm). Áramkimaradás esetén a beépített akkumulátor automatikusan 12 W-ot ad a LED-nek, hogy a 60 wattos izzólámpával egyenértékű megvilágítást érjen el (≈400 lm). Az akkumulátor több mint 1,5 órán keresztül, az érzékelős energiatakarékos üzemmódban pedig legalább 6 órán keresztül képes folyamatosan táplálni. Széles körben alkalmazzák a folyosón, a mosdóban, a lift előterében és így tovább.

A rendszer intelligens kezelése növeli a stabilitás és az energiatakarékosság előnyeit. Az MCU automatikusan megvizsgál minden áramkört, és ésszerű módon kezeli az észlelt információkat. Ha nem észlel semmilyen jelet, a rendszer energiatakarékos üzemmódba lép, és fokozatosan csökkenti a teljesítményt. A minimális teljesítmény a maximális érték egytizede, ami nagymértékben csökkenti az energiafogyasztást, csökkenti a fűtőelemek hőmérsékletét és csökkenti a magas hőmérsékletből adódó LED-fényveszteséget. Így elősegíti a termék megbízhatóságát és meghosszabbítja az élettartamát.

Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. Ám a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet bajt, sőt veszélyt is okoz.

Az egyes részek neve

Műszaki adatok

Áramforrás: 100-240V/AC 50/60Hz
Névleges LED: 19 W max. (AC)
Max. 12W (DC)
Töltési teljesítmény: Max. 15W (a lámpa nem világít)
Max. 3,6 W (világít)
Védelem: 2. osztály
Anyaga: Test: PC Lámpabúra: PC
HF rendszer: 5,8 GHz
Akkumulátor: 7,4V x2 / 2000mAH lítium akkumulátor
Folyamatos megvilágítási idő: ≥150 perc
(amikor az akkumulátor tápellátása van)
Üzemi hőmérséklet: -20 ~ +55 ℃
Átviteli teljesítmény: <0,3mW
Időbeállítás: 8 másodperctől 12 percig (állítható)
Érzékelési tartomány: 1-10m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Fényáram: 850 lm (AC) 560 lm (DC) (meleg szín)
660lm (AC) 420lm (DC) (hideg szín)
Készenléti teljesítmény: <0,9W
Érzékelési szög: 360°
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
LED mennyiség: 120 DB (T5050)

Spektrogram

Érzékelő információ

Funkció

Kapcsoló

Ez a kapcsoló az akkumulátor csatlakozásának vezérlésére szolgál. A szállítás vagy tárolás közbeni energiafogyasztás elkerülése érdekében a kapcsolót OFF állásba állítjuk, vagyis az akkumulátor nincs csatlakoztatva. Telepítés előtt állítsa a kapcsolót BE állásba, hogy megbizonyosodjon arról, hogy az akkumulátor megfelelően van csatlakoztatva a vészhelyzeti áramellátás eléréséhez. Ez a vészhelyzeti funkcióval rendelkező LED-lámpa általános lámpaként használható, de áramkimaradás esetén automatikusan támogatja az akkumulátoros világítást.

Akkumulátor töltésjelző

Ha a tápfeszültség csatlakoztatva van, állítsa a kapcsolót ON állásba, az akkumulátor feltöltődik, a piros jelzőfény jelzi a nem teljes töltést, a zöld pedig a teljes töltést; állítsa a kapcsolót OFF állásba, az akkumulátor nem töltődik, és a visszajelző nem világít.

Energiatakarékos üzemmód

Ha nem észlel jelet, a rendszer energiatakarékos módba kapcsol, és automatikusan észleli a környezeti fény szabályozását. Ha a fényszabályozás 50 luxnál alacsonyabb, a lámpa félfényes (százalékos fényerősség) készenléti módba lép, és kialszik, ha a környezeti fény szabályozása meghaladja az 50 luxot. A gomb elforgatásával (ahogy a jobb oldali képen látható) állítsa be a kimeneti teljesítményt a százalékos fényerő szabályozásához (0%–40% fényerő). Készenléti módban, ha mozgásjelet észlel, a lámpa teljes fényereje helyreáll.

Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány az a kifejezés, amely a többé-kevésbé kör alakú érzékelési zóna sugarait írja le a talajon, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el az érzékelési tartomány vezérlőjét teljesen az óramutató járásával ellentétes irányba a minimális érzékelési tartomány kiválasztásához (kb. 0,1 m sugarú), és teljesen az óramutató járásával megegyező irányba a maximális érzékelési tartomány kiválasztásához (kb. 10 m sugár).

MEGJEGYZÉS: a fenti érzékelési tartományt olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési tartomány is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia-hálózatok különbségei miatt az interferencia impulzusa bizonytalan, ezért a felhasználónak nem javasolt az érzékenységet a maximális értékre állítani a használat során. Javaslat: Kérjük, telepítse és állítsa be az érzékenységet megfelelő távolságra, használva, ne állítsa be. a maximális érzékenység a helytelen működés elkerülése érdekében.

FIGYELEM: A termék használatakor állítsa be az érzékenységet a kívánt pozícióba, kérjük, ne állítsa az érzékenységet maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a rossz mozgás a szél által fújja a leveleket és a függönyöket, a kis állatokat és a helytelen mozgást az elektromos hálózat és az elektromos berendezések interferenciája miatt. Mindaz, ami a termékhez vezet, nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Az érzékelési távolság megsokszorozódhat a mikrohullámú elektromágneses térre visszaverődő fém- vagy üveganyagok általi visszaverődés miatt. Így csökkentse az érzékenységet a megfelelő észlelési távolság eléréséhez. A hibaészlelés elkerülése érdekében soha ne forgassa a SENS gombot a maximális értékre. A környező környezet is hibaüzenethez vezet, pl. az elhaladó autók vagy a szél okozta kóborló tárgyak. A termékeket 4 méternél távolabb kell elhelyezni egymástól, különben a köztük lévő interferencia hibaüzenetet okoz.

A Sensitivity potenciométer helyes használata: amint a fényképen látható, a gomb az érzékenység beállítására specializálódott. használat közben a felhasználó középre állíthatja a gombot. Természetesen a gyakorlati használat során, ha úgy érzi, az érzékenység megfelelő , nem kell módosítani. Ha úgy érzi, hogy alacsony, magasabbra állíthatja megfelelően. Bizonyos környezet hibás műveletekhez vezetett, mint például az autó elhaladása, a szél, hogy az objektum repüljön, és így tovább (lásd a 3. ábrát, a 4. ábrát), ezért azt tanácsoljuk, hogy az érzékenység ne legyen beállítva a maximális értékre.

Idő beállítás

A lámpa beállítható úgy, hogy kb. 8 másodpercig (az óramutató járásával ellentétes irányban teljesen elforgatva) és legfeljebb 12 percig (az óramutató járásával megegyezően teljesen elforgatva). Az idő letelte előtt észlelt minden mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az észlelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: A lámpa kikapcsolása után kb. 1 másodpercig, mielőtt újra elkezdi észlelni a mozgást. A lámpa csak mozgás hatására kapcsol be, ha ez az időszak letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
Figyelmeztetés: a telepítési teszt során távolítsa el az érzékelő lámpáját, mert az bekapcsol, ha észleli Önt vagy a tesztelő személyzetet.

Tartson bizonyos távolságot az érzékelő lámpájával a tesztelés során, ellenkező esetben az érzékelő lámpa kigyullad, amint észleli Önt az érzékelési tartományban.

Fényszabályozás beállítása

A választott fényreakció küszöbérték korlátlanul lehet kb. 10-2000 lux. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához körülbelül 10 lux értékkel. Fordítsa el teljesen az óramutató járásával megegyező irányba a körülbelül 2000 lux-os nappali üzemmód kiválasztásához. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni az érzékelési zóna beállításakor és a sétateszt elvégzésekor nappali fényben.

A LUX gomb az érzékelő lámpájának beállítására szolgál, ahol az érzékelővel bekapcsolható, emellett kiválaszthatjuk a megfelelő helyet az ügyfél igényei szerint.

Telepítési hely:
Az érzékelőlámpában található fényátalakító (lásd a 6. ábrát) miatt a fényátalakítónak olyan helyen kell maradnia, ahol elegendő a nappali fény, másrészt kerülnünk kell más fényforrást, ellenkező esetben a fényátalakító helytelenül ítélje meg a környezeti sugarat.
A különböző ügyfelek igényei miatt, mint például a telepítés helye, a luxus és így tovább, a potenciométer gombjának elhelyezkedése eltérő. Amikor használják, előfordulhat, hogy többször módosítani kell, hogy megfeleljen az Ön igényeinek.

Módosítsa a fényáteresztő helyét arra a helyre, ahol a nappali fény látható.

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot.

A telepítés menete

• 2. lépés Forgassa el a gombokat az ideális feltételekhez
(Kérjük, adja meg a beállításokat a fent említett FUNKCIÓ rész szerint.).
• 3. lépés Helyezze a termék alját a mennyezetre, hogy a fúrási nyomot hagyja.
• 4. lépés Telepítse a terméket arra a helyre, ahol megjelölte.
• 5. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúr.
• 6. lépés Vezesse át a tápvezetéket a vezeték nyílásán a vezetékek csatlakoztatásához.
• 7. lépés Rögzítse a termék alapját a kiválasztott helyen a csavarokkal.
• 8. lépés Forgassa a lámpaernyőt az óramutató járásával megegyező irányba az alapba. A telepítés befejeződött.

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során figyelmet fordítottunk a redundáns kialakításokra, és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
