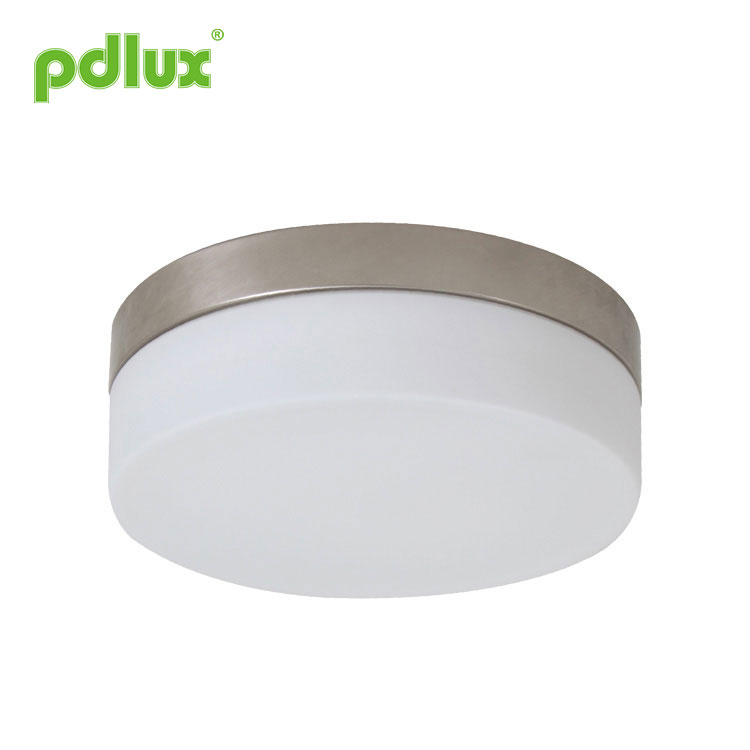

Szállodai hálószoba, felületre szerelt lámpa

PD-LED2042N mikrohullámú érzékelő lámpa használati útmutató

Összegzés

Ez egy mikrohullámú érzékelővel vezérelt LED lámpák, a mikrohullámú érzékelőt a lámpába építették be, 72 db nagy fényerejű LED van benne, 10,5-12 watt összteljesítménnyel. Ha világít, a fényáram több mint 460 lm, 60 wattos izzólámpa (≈400 lm), élettartama pedig meghaladja az 50 000 órát. Ezt az érzékeny, fejlett szenzoros kapcsolót alkalmazzuk a világításvezérlésben, amely lehetővé teszi, hogy a lámpa automatikusan bekapcsoljon, amikor megérkezik, és automatikusan kikapcsol, amikor kialszik. Amellett, hogy széles körben használják a lépcsőn, a nappaliban és a hálószobákban, a fürdőszobába is beépíthető.

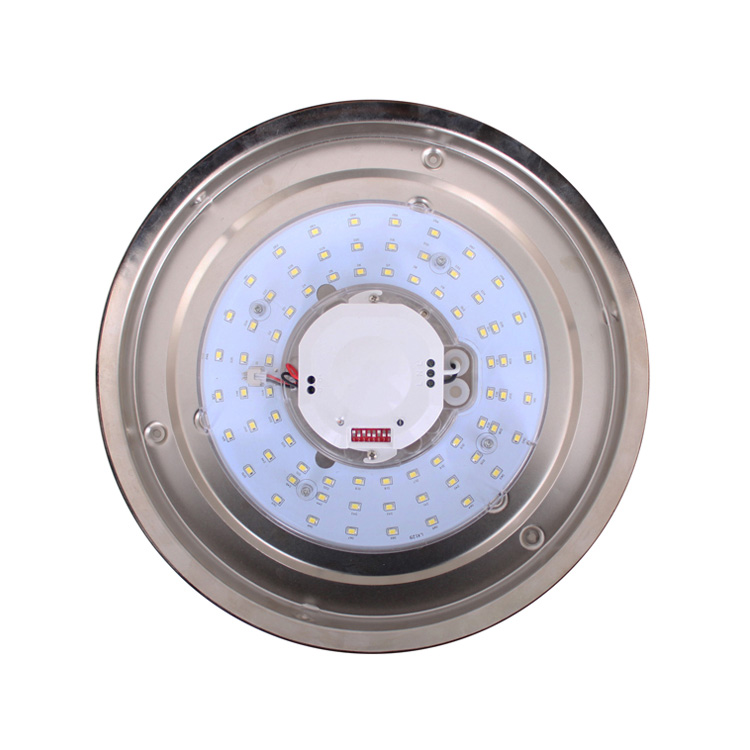

Az egyes részek neve

Műszaki adatok

Áramforrás: 100-240VAC
Teljesítmény frekvencia: 50/60Hz
Névleges terhelés: 10,5-12W Max.
HF rendszer: 5,8 GHz CW elektromos hullám, ISM hullámsáv
Átviteli teljesítmény: <0,2mW
Időbeállítás: 15s±3sec/1min±10sec/
3 perc ± 30 mp/10 perc ± 1 perc (állítható)
Fényvezérlés: 10LUX-50LUX-200LUX-2000LUX
(állítható)
Érzékelési tartomány: 2m-6m-14m (átmérő) (állítható)
Érzékelési szög: 360°
Fényáram: 460 lm
Készenléti teljesítmény: kb.0,5W
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Lámpa rész
LED mennyiség: 72 DB
LED specifikációk: 2835

Érzékelő információ

Spektrogram

Funkció

Első beállítási mód: DIP kapcsoló

Ahogy az alábbiakban látható, S1, S2 az érzékelési tartomány beállításához, S3, S4, S5 a késleltetési idő, S6, S7, S8 a fényszabályozás
érték. Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

(1) Érzékelési tartomány beállítása (érzékenység)

Az észlelési tartomány a 2,5 m magasságban telepített, nagyjából kör alakú öntvény átmérőjének leírására használt kifejezés. A kapcsoló BE állásba állítása „1”, KI állásba pedig „0”. Olvassa el a jobb oldalon látható táblázatot a kapcsoló helyzetének és az észlelési tartománynak megfelelő táblázatáról.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
Az emberi mozgás az érzékelő indukcióját okozza, ezért a funkciótesztelés alatt hagyja el az indukciós tartományt, és ne tegyen mozgást, hogy megakadályozza az érzékelő folyamatos működését.

Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt telepít együtt, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2)Időbeállítás

12 másodperctől 11 percig állítható be.
Az idő letelte előtt észlelt minden mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az észlelési tartomány beállításához és a sétateszt elvégzéséhez. Ha a kapcsolót BE állásba szeretné állítani, az „1”, az OFF állásban pedig „0”. Olvassa el a jobb oldalon a késleltetési időnek megfelelő kapcsolóállások táblázatát.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(1) Fényszabályozás beállítása

10-2000 LUX tartományban határozható meg.
A kapcsoló ON állásba állítása „1”, az OFF állásba „0”.
Olvassa el a jobb oldalon látható a kapcsoló helyzetének megfelelő táblázatot a világításvezérlési értékhez.

1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Néhány közeli berendezés által keltett szikrák hibareakcióhoz vezetnek.

A telepítés menete

A hiba és a megoldás

Megjegyzés: ennek az érzékelőnek a nagyfrekvenciás kimenete <0,2 mW – ez mindössze egy 5000-e a mobiltelefon vagy a mikrohullámú sütő átviteli teljesítményének.

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Biztonsági okokból győződjön meg arról, hogy kikapcsolta az áramellátást.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során figyelmet fordítottunk a redundáns kialakításokra, és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra
