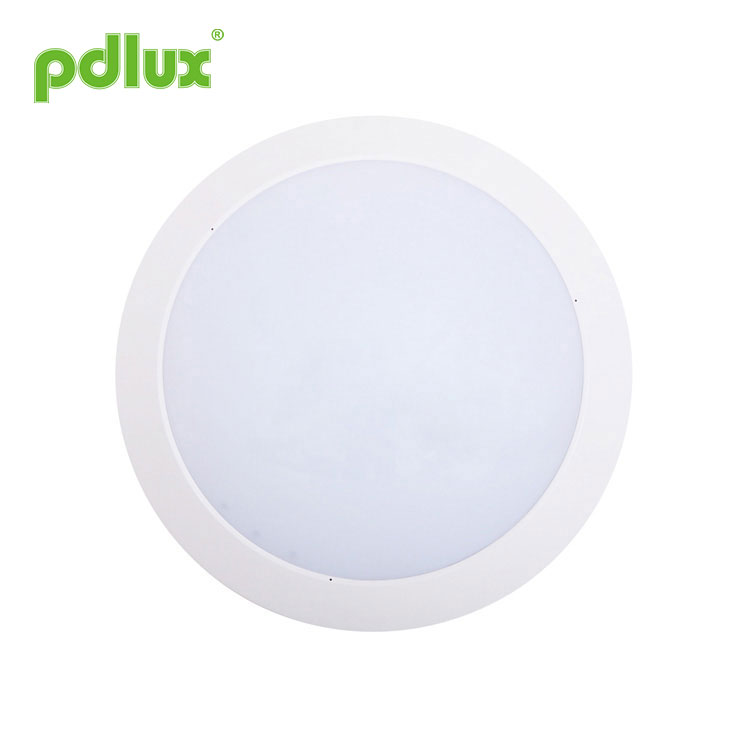

IP44 vízálló modern LED lámpák

PD-LED2040 mikrohullámú érzékelő fény Útmutató

Összegzés

Ez egy mikrohullámú érzékelő kapcsolókkal vezérelt LED lámpák. A mikrohullámú érzékelő a lámpába lett beépítve, belsejében 72 db nagy fényerejű LED található, 12 watt összteljesítménnyel. A mikrohullámú érzékelő kapcsoló egy új típusú automatikus kapcsoló, amely a hangkapcsoló és az infravörös érzékelő kapcsolója után jön. Az észlelési mód a következő előnyökkel rendelkezik a többihez képest: 1. érintésmentes érzékelés, 2. Rossz környezetre alkalmas, immunis hőmérséklet, páratartalom, zaj, levegő, por, fény… 3. RF interferencia képesség. Egyszerű telepítés + egyszerű bekötés.

A PD-LED2040 egy intelligens szenzoros világítás, több funkcióval rendelkezik, és az érzékelő kapcsolót pontosan az igényeinek megfelelően definiálhatja, figyelembe véve a használati körülményeket és helyzeteket. Ezt a lámpát többféle elhelyezéssel tervezték, nevezetesen a tiszta LED-es lámpával érzékelő nélkül; az automatikus LED-lámpa érzékelővel; Széles körben alkalmazzák a nyilvánosság számára, például folyosón, liftkijáraton, mellékhelyiségben, raktárban, gyárban, szállodában, iskolában és hadseregben stb. Félfényes módban, amikor a mozgásjel közeledik (2 m-10 m), automatikusan visszaállítja a teljes fényerőt. Amikor a mozgásjel eltűnik, a késleltetési idő lejártáig félfényesre tér vissza.

Az egyes részek neve

Műszaki adatok

Áramforrás: 100-240VAC, 50/60Hz
Névleges LED: 15 W max. (AC)
Slave kapacitás: 1A max (100-240VAC)
HF rendszer: 5,8 GHz
Átviteli teljesítmény: <0,2mW
Időbeállítás: 10 másodperctől 12 percig (állítható)
Érzékelési tartomány: 2-10m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Teljesítménytényező:>0,9
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Készenléti teljesítmény: <0,5W
LED mennyiség: 72 DB
Üzemi hőmérséklet: -20 ~ +55 ℃

Információs érzékelő

Funkció

(1) Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarainak leírására használt kifejezés, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el az elérési vezérlőt teljesen az óramutató járásával ellentétes irányba a minimális hatótávolság (kb. 2 m sugár) kiválasztásához. , és teljesen az óramutató járásával megegyező irányba a maximális hatótávolság (kb. 10 m sugarú) kiválasztásához.

MEGJEGYZÉS: a fenti érzékelési távolságot olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési távolság is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt telepít együtt, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2)Időbeállítás

A lámpa beállítható úgy, hogy kb. 10 másodpercig (teljesen az óramutató járásával ellentétes irányba) és maximum 12 percig (teljesen az óramutató járásával megegyezően).

Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy válassza ki a legrövidebb időt az észlelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: A lámpa kikapcsolása után kb. 1 másodpercig, mielőtt újra elkezdi észlelni a mozgást. A lámpa csak mozgás hatására kapcsol be, ha ez az időszak letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(3) Fényszabályozás beállítása

A választott fényreakció-küszöb kb.10-2000LUX között lehet végtelenül. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához, körülbelül 10 luxon. Fordítsa el teljesen az óramutató járásával megegyező irányba, hogy kiválassza a körülbelül 2000 lux-os nappali üzemmódot. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni az érzékelési zóna beállításakor és a sétateszt elvégzésekor nappali fényben.

(4) Százalékosan szabályozható világítás

0% ~ 30% tartományban határozható meg. Ha a környezeti fény kevesebb, mint 70 lux, a rendszer elkezdi a tompított módot. Ha a késleltetési idő alatt nem észlel jelet, akkor a százalékos megvilágításba lép. A jel észlelése után 100%-os megvilágításra tér vissza. Ha a környezeti fény meghaladja a 100 luxot, automatikusan kilép a tompítási módból. A fényerő-szabályozás digitálisan és függetlenül működik.

Megjegyzés: Kérjük, ne állítsa túl a négy funkcionális gombot. Ez azért van, mert a négy funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elfordulás megsérti az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
