PD-LED2003-G mikrohullámú érzékelő lámpa használati útmutató

Összegzés

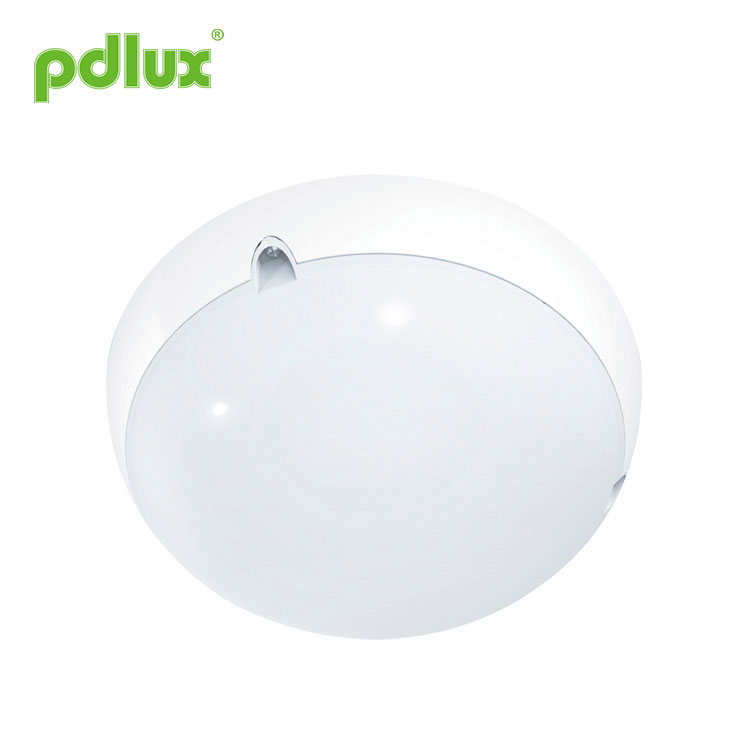

Ez egy mikrohullámú érzékelő kapcsolókkal vezérelt LED lámpák. A mikrohullámú érzékelőt a lámpába építették be, 98 db nagy fényerejű LED van benne, 16 watt összteljesítménnyel. Ha a lámpa be van kapcsolva, a fényáram több mint 1000 lm, ami a 60 wattos izzólámpáé (≈400 lm) kétszerese. A mikrohullámú érzékelő kapcsolója egy új típusú automatikus kapcsoló, amely a hangkapcsoló és az infravörös érzékelő kapcsolója után jön. Az észlelési mód a következő előnyökkel rendelkezik a többihez képest: 1. érintésmentes érzékelés, 2. rossz környezetre alkalmas, ellenáll a hőmérsékletnek, páratartalomnak, zajnak, levegőnek, pornak, fénynek… 3. RF interferencia képesség, 4. Átviteli teljesítmény csak 0,3 mW, nem károsítja az emberi szervezetet. Egyszerű telepítés + egyszerű bekötés.

Ezt az érzékeny, fejlett szenzoros kapcsolót alkalmazzuk a világításvezérlésben, lehetővé téve, hogy a lámpa automatikusan bekapcsoljon, amikor valaki megérkezik, és automatikusan kikapcsol, ha kimegy. Amellett, hogy széles körben használható a folyosó lépcsőiben, a nappaliban és a hálószobákban, felszerelhető. a fürdőszobában.

A beépített mikrohullámú érzékelő kapcsoló áthatolhat műanyagon, üvegen, fán. Így üveg- vagy műanyaghéjú lámpába is beépíthető. Ez lehetővé teszi a mikrohullámú érzékelő kapcsolójának használatát különböző típusú lámpákban az energiaszabályozás érdekében. Mostantól különféle mikrohullámú érzékelős LED-lámpákat kínálunk, hogy megfeleljenek a különböző emberek igényeinek, eltérő preferenciákkal.

Műszaki adatok

Áramforrás: 100-240V/AC
Teljesítmény frekvencia: 50/60Hz
Névleges terhelés: Max. 16W (230V/AC 50Hz)
HF rendszer: 5,8 GHz CW elektromos hullám, ISM hullámsáv
Átviteli teljesítmény: <0,3mW
Időbeállítás: 14 mp (S2=OFF) – 12 perc (S1=ON) (állítható)
14 mp (S2=OFF) – 30 perc (S1=OFF) (állítható)
20 másodperc (S2=BE) – 12 perc (S1=ON) (állítható)
20 másodperc (S2=BE) – 30 perc (S1=KI) (állítható)
Érzékelési tartomány: 1-10m (sugár.) (állítható)
Fényszabályozás: <10->2000LUX (állítható)
Készenléti teljesítmény: <0,9W
Érzékelési szög: 360°
Fényáram: 1030 lm
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Súly: körülbelül 1,24 kg

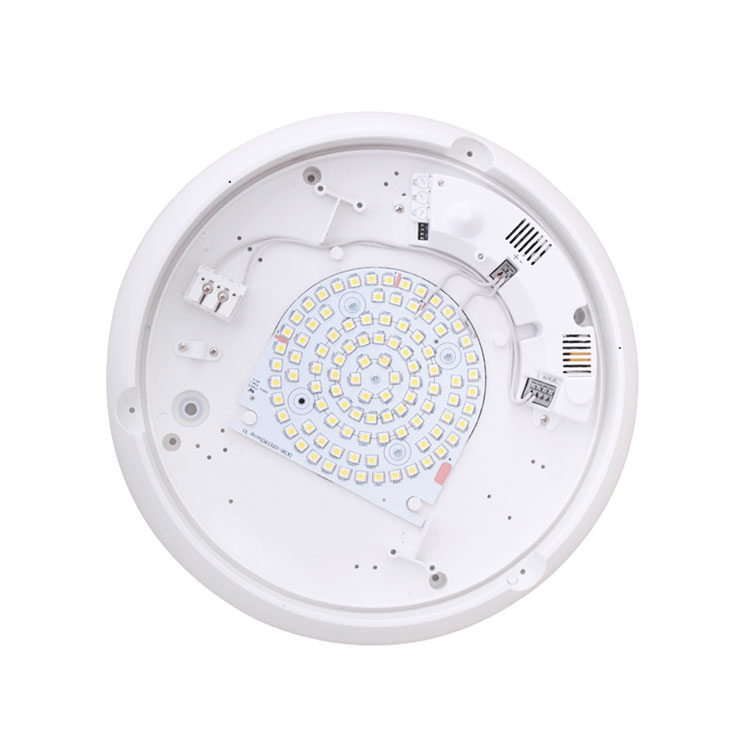

Lámpa rész
LED mennyiség: 98 DB
LED műszaki adatok: T5050

Érzékelő információ

Spektrogram

A telepítés menete

• 1. lépés Kapcsolja ki a csavart a lámpaernyő leszereléséhez (a következőképpen: a terméket két részre kell osztani, mint A és B)

• 2. lépés Forgassa el a gombokat az ideális körülményekre (lásd a 2. ábrát)

Az áramkör négy bites kód kapcsolóval rendelkezik, a következők közül választhat.

Ha a környezeti fényerő kevesebb, mint körülbelül 100LUX (hideg fényforrás), a készülék bekapcsolja a fényt, ha nemérzékelés után az előre beállított késleltetési idő után a lámpa 10%-os fényerősség állapotba lép, és ezt az állapotot addig tartjafélúton észlelés van, és akkor a fény világosabb lesz.

Előre beállíthatja az Állandó BE módot (csak bekapcsoláskor érvényes), vagyis a hálózati kapcsoló vezérlia lámpa be vagy kikapcsolva. Ha rövid időn belül be- vagy kikapcsolja a kapcsolót, az általános világításként fog működniA kapcsolót hosszú ideig bekapcsolja, a lámpa körülbelül 6 órán keresztül folyamatosan világít, majd belép az érzékelésbeA kapcsoló kikapcsolásához, majd bekapcsolásához újraindíthatja a Folyamatosan BE módot.

(1) Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány a többé-kevésbé körkörös érzékelés sugarainak leírására használt kifejezészónában termelt a földön az érzékelő lámpa felszerelése után 2,5m magasságban, fordítsa el anyúljon teljesen az óramutató járásával ellentétes irányba a minimális hatótávolság (kb. 1 m sugár) kiválasztásához, és teljesenaz óramutató járásával megegyező irányba a maximális hatótávolság kiválasztásához (kb. 10 m sugarú).

MEGJEGYZÉS: a fenti érzékelési távolságot 1,6-1,7 m magas személy esetén éri elközépső figurával és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebességemegváltozik, az észlelési távolság is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megjegyzés: a termék használatakor állítsa be a megfelelő értékre az érzékenységet (érzékelési tartományt).de maximálisan elkerülhető a kóros reakció, amelyet a rossz mozgás könnyű észlelése okozfújó levelek és függönyök, kis állatok vagy az elektromos hálózat és az elektromos berendezések zavarása.
A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően,Kérjük, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia áramhálózat különbsége miatt az interferencia impulzusa azbizonytalan, ezért a felhasználónak nem javasolt az érzékenységet a maximumra állítani, amikorsegítségével.Javaslat: Kérjük, telepítse és állítsa be az érzékenységet a megfelelő távolságrahasználatakor ne állítsa be a maximális érzékenységet a helytelen működés elkerülése érdekében.

Barátságos emlékeztető: két vagy több mikrohullámú sütő együttes beszerelésekor 4 métert kell betartaniegymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2)Időbeállítás

A lámpa beállítható úgy, hogy kb. 14 mp (20 mp) (fordulteljesen az óramutató járásával ellentétes irányba) és legfeljebb 12 percig (30 percig) (az óramutató járásával megegyező irányban teljesen elforgatni). Forgassa el a tárcsátkapcsolja a 2-es kapcsolót „ON” állásba, a minimális késleltetési idő 20 másodperc; állítsa „2”-re, a minimális késleltetésreaz idő 14 másodperc. Fordítsa a tárcsakapcsolót 1 „ON” állásba, a maximális késleltetési idő 12 perc;fordítsa „1”-re, a maximális késleltetési idő 30 perc. Bármilyen mozgást észlelt ez előttidő elteltével az időzítő újraindul. Javasoljuk, hogy a legrövidebb időt válassza kiaz érzékelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: A lámpa kikapcsolása után kb. 1 másodperccel, mielőtt elkezdi észlelni a mozgástújra. A lámpa csak akkor kapcsol be mozgásra, ha ez az időtartam letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától számítvaa lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De jobb, ha csökkentedkésleltetési idő az energiatakarékosság érdekében, mivel a mikrohullámú érzékelőnek folyamatos a funkciójaérzékelés, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és aA lámpa csak akkor világít, ha ember van az érzékelési tartományban.

(3) Fényszabályozás beállítása

A választott fényreakció küszöbérték korlátlanul lehet kb. <10 - >2000 lux. Fordítsa megteljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához körülbelül 10 lux mellett. Fordítsa meg teljesenaz óramutató járásával megegyező irányba, hogy kiválassza a nappali üzemmódot körülbelül 2000 luxon. A gombot teljesen el kell forgatniaz óramutató járásával megegyező irányba, amikor az érzékelési zónát állítja be és a járástesztet nappali fényben végzi.

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a háromfunkcionális gombok közvetlenül csatlakoztak az alkatrészekhez, van benne egy kis dugómindhárom összetevő, amikor beállítja a gombokat az elejétől a végéig, a túlzottA fordulat károsítja az ütközőt, és 360°-os megállás nélküli megforduláshoz vezet. Állítsa be a tartományta határ 270°, kérjük, figyeljen erre.

• 3. lépés Helyezze a termék alapját a mennyezetre, hogy a fúrási jelet kijelölje (lásd a 4. ábrát).
• 4. lépés Telepítse a terméket arra a helyre, ahol megjelölte (az 5. ábra szerint)

• 5. lépés Csavarja be a műanyag tágulási csavart a furatba, amelyet fúr (lásd a 6. ábrát).
• 6. lépés Vezesse át a tápvezetéket a vezeték nyílásán, hogy rácsatlakoztassa a vezetékeket (lásd a 7. ábrát).

Csatlakozási-vezeték rajz

A K1 és a K2 egyenértékű egy kapcsolóval, elektromos áram L-ből K1-be, majd kimenet K2-ből. Csatlakoztassa a laodhoz, az N másik végéhez. A maximális terhelés 200 W (220 V)

• 7. lépés Rögzítse a termék alapját a kiválasztott helyen a csavarokkal (lásd a 8. ábrát)

• 8. lépés Rögzítse a számítógép lámpaernyőjét az alapra a csavarokkal (lásd a 9. ábrát)

A hiba és a megoldás

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

● Kérjük, erősítse meg a szakma telepítését.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
●A nem megfelelő üzemeltetés veszteséget okozott, a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során figyelmet fordítottunk a redundáns kialakításokra, és biztonsági kvótát alkalmaztunk, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
