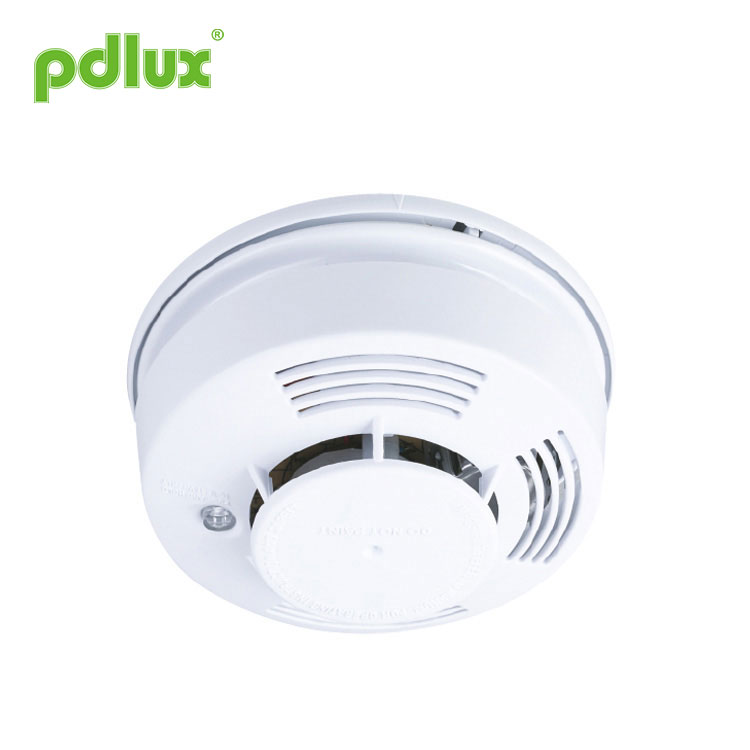

Optikai füstérzékelő

PD-SO98C Füstjelző utasítás

Összegzés

A termék fotoelektromos füstjelző, általában hatékonyabb a parázsló tüzek észlelésében, amelyek órákig parázsolnak, mielőtt lángra lobbannának. A tüzek forrásai lehetnek a kanapékban vagy ágyneműben égő cigaretták. Megfelel az ISO/DIS 12239 szabványnak.
FONTOS! KÉRJÜK, OLVASSA EL FIGYELMESEN, ÉS ŐRIZZE MEG.
Ez a használati útmutató fontos információkat tartalmaz a füstjelző működéséről. Biztonsága érdekében legalább egy riasztót kell telepítenie minden egyes szobájába. Kérjük, ne nyissa ki a füstjelzőt, mert ez nem megfelelő hatást válthat ki. Ha ezt a füstjelzőt mások általi használatra telepíti, akkor ezt a kézikönyvet – vagy annak másolatát – a végfelhasználónál kell hagynia.

Műszaki adatok

DC táp: Teljesítmény: DC9V
Statikus áram: <10uA
Riasztási áram: <12mA
Alacsony feszültségű riasztás: 6,5V~7,5V
Riasztás hangereje:>85 db (3m)

Váltakozó áram: Teljesítmény: 100-130VAC
220-240 VAC
Teljesítmény frekvencia: 50/60Hz

Statikus fogyasztás: ＜0,5W

Üzemi hőmérséklet: -10~50°C

Ahol alkalmas a füstjelző felszerelésére

1. Először a hálószobájába és az útvonalába kell telepítenie őket, és minden hálószobában legalább egy elemet kell telepítenie.
2. A lépcsők fontosak ahhoz, hogy tűz esetén ki tudjon rohanni, ezért füstérzékelőket kell felszerelni.
3. Minden emeleten legalább egy füstjelzőre van szükség, beleértve a kész padlásokat és pincéket is.
4. Telepítsen egy riasztót minden elektromos berendezés mellé.
5. Telepítse a füstjelzőket a mennyezet közepére, mert a szmog, a hőség és a villanások mindig a szobák tetejére emelkednek.
6. Ha valamilyen ok miatt nem tudja felszerelni őket a mennyezet közepére, akkor legalább 10 cm-re kell felszerelnie őket a faltól.
7. Ha falra szeretné szerelni, 10-30,5 cm-re a mennyezet alá helyezze őket. 1. diagram.
8. Egynél több riasztót kell telepítenie, ha a csarnok hossza meghaladja a 9 métert.
9. Egy ferde tetős helyiségben szerelje fel a riasztót a tetejétől 0,9 m-re. 2. ábra.
10. Füstjelző felszerelése egy kivehető házban. A kivehető háznak nincs hőszigetelő képessége, ezért jobb, ha a riasztót a mennyezettől 10-30,5 cm-re szerelje fel. A biztonság érdekében a hálószobája közelében is fel kell szerelnie egy másikat. .

Ahol nem alkalmas a füstjelző felszerelésére

1. Ahol égési részecskék keletkeznek. Égési részecskék keletkeznek, amikor valami ég.
Kerülje a telepítést olyan helyeken, mint például a rosszul szellőző konyha, garázs és kemencehelyiség. Ha lehetséges, tartsa az egységeket legalább 6 méterre az égési részecskék forrásaitól (tűzhely, kemence, vízmelegítő, térfűtő).
2. Légáramokban a konyhák közelében. A levegőáramok beszívhatják a főzési füstöt a konyhához közeli füstjelző érzékelőkamrájába.
3. Nagyon nyirkos, párás vagy párás helyeken, vagy közvetlenül a zuhanyzós fürdőszoba közelében. Tartsa az egységeket legalább 3 m távolságra a zuhanyzóktól, szaunáktól, mosogatógépektől stb.
4. Ahol a hőmérséklet rendszeresen 40 F (4 C) vagy 100 F (38 C) felett van, beleértve a fűtetlen épületeket, a szabadtéri helyiségeket, a verandákat vagy a befejezetlen padlásokat vagy pincéket.
5. Nagyon poros, piszkos vagy zsíros területeken. Ne szereljen fel füstjelzőt közvetlenül a tűzhely vagy a tűzhely fölé. A mosókonyhát gyakran tisztítsa meg, hogy portól vagy szösztől mentes legyen.
6. Friss levegő szellőzők, mennyezeti ventilátorok közelében vagy nagyon huzatos helyeken. A huzatok kifújhatják a füstöt az egységből, megakadályozva, hogy elérje az érzékelőkamrát.
7. Rovarokkal fertőzött területeken. A rovarok eltömíthetik az érzékelőkamra nyílásait, és nemkívánatos riasztásokat okozhatnak.
8. Kevesebb mint 305 mm távolságra a fénycsövektől. Az elektromos „zaj” zavarhatja az érzékelőt.
9. A „holt levegő” térben, például az 1. ábrán, a sarok közelében 10 cm-nél kevesebbre.
10. Ha van dohányzó tárgyalóterme, ne szereljen oda riasztót, mert az egység riaszt, ha több személy dohányzik.

Hogyan kell felszerelni ezt a füstjelzőt
Eszközök, amelyekre szüksége lesz:
* Ceruza * Fúró 6,5 mm-es fúróval * Normál / laposfejű csavarhúzó * Kalapács
1. Tartsa szilárdan az alapot, nyomja be a csuklópántot, majd forgassa el az óramutató járásával ellentétes irányba, így engedje le az alapot.
2. Tartsa a füstjelző alapot a mennyezethez (vagy a falhoz), és ceruzával jelölje meg a rögzítési nyílások közepét.
3. Helyezze az egységet olyan helyre, ahol a rögzítési lyukak fúrása során nem borítja be a por.
4. Egy 6,5 mm-es fúróval fúrjon lyukat minden ceruzanyomon keresztül 35 mm mélyre.
5. Helyezze be a műanyag csavarhorgonyokat a lyukakba, és finoman ütögesse meg őket kalapáccsal. Húzza meg a 3*30-as csavarokat a csavarhorgonyokba, majd lazítsa meg őket két fordulattal.
6. Csúsztassa fel a füstjelző alapot, hogy a csavarfejek a rögzítőnyílások keskeny végeibe kerüljenek, majd húzza meg teljesen a csavarokat.
7. Helyezze be a 9 V-os elemet a dobozba, ügyeljen arra, hogy a piros feszítő az akkumulátor alatt legyen, hogy az akkumulátor stabil legyen. 3. diagram.
8. A riasztó felszerelése előtt feltétlenül helyezze be az elemet, különben tönkreteszi az egységet.
9. Zárja le a fedelet a riasztóval a 4. ábra szerint, majd fejezze be a telepítést.

Teszt

Fontos, hogy hetente tesztelje ezt az egységet, hogy megbizonyosodjon arról, hogy megfelelően működik. Ne nyissa ki egyedül a riasztókat, és ha nem megfelelő, küldje vissza az eladónak, és ne használjon tüzet a riasztók tesztelésére.
1. Nyomja meg és tartsa lenyomva a teszt gombot az egység fedelén, amíg meg nem szólal a riasztás. Ha nem riaszt, győződjön meg arról, hogy az egység kap áramot, és tesztelje újra. Ha továbbra sem riaszt, azonnal cserélje ki, vagy ellenőrizze az akkumulátort.
2. A jelzés 30 másodpercig egyszer felvillan, és riasztás közben egyszer 0,5 másodpercig villog.
3. Ha az ébresztő körülbelül 30 másodpercenként halk „csipogást” ad, akkor azt jelzi, hogy cserélje ki az akkumulátort.
4. A kevés füst nem okoz riasztást, ezért félretájékoztatás csak akkor fordul elő, ha közvetlenül a riasztókra fújja a füstöt, vagy ha elfelejti bekapcsolni a szellőztetett berendezést főzés közben.
5. Néha, amikor dohányzik, az egység riaszt, így csak levegőt fújhat rá, hogy ne ébressze tovább.

Rendszeres karbantartás

1. Soha ne használjon vizet, tisztítószereket vagy oldószereket a füstjelző tisztításához, mert ezek károsíthatják a készüléket.
2. Legalább hetente egyszer tesztelje.
3. Tisztítsa meg a füstjelzőt legalább havonta egyszer. Finoman porszívózzon le minden port a háztartási porszívó puha kefe tartozékával. Nyissa ki a fedelet és válassza le az akkumulátort, óvatosan porszívózza fel a burkolat belsejét és az érzékelőkamrát, csatlakoztassa újra az akkumulátort. zárja be a füstjelzőt, és porszívózza ki a burkolat külső részét, tesztelje a füstjelzőt.
4. Használja ezeket az elemeket a régi elemek cseréjéhez.
Szén-cink: EVEREADY 216 VAGY 2122;GOLDPEAK 1604P VAGY 1604S
Lúgos: EVEREADY 522 DURACELL MN1604 MS1604;GOLDPEAK 1604A
Lítium: ULTRALIFE U9VL
5. Jobb, ha jó elemet használ, hogy a riasztó sokáig működjön, egyes elemek akár 1 évnél is tovább működhetnek.

A füstjelző korlátai

1. Az Egyesült Államok NFPA72 szabványa kimondja, hogy az élet biztonságát tűz előtti riasztásokkal kell felfigyelni a helyes menekülési út megerősítésére. A tűzoltó rendszerek a lakók felének segítik a menekülést, és többet kellene segítenünk az időseknek, a nőknek és a gyerekeknek, mert mindig ők az áldozatok.
2. A füstjelzők nem tévedésbiztosak, nem képesek megakadályozni vagy eloltani a tüzet, nem helyettesítik a vagyon- vagy életbiztosítást. Vásároljon néhány tűzoltó berendezést.
3. Előfordulhat, hogy a füstöt tárgyak blokkolják, és nem érik el az érzékelőt, és ha a szél elfújja a füstöt az érzékelőtől, az egység sem fog működni.

Hogyan kell tenni tűz esetén

1. A tűz megerősítése után azonnal hívja a Tűzoltóságot.
2. Ne essen pánikba, maradjon higgadt, és kövesse a családi menekülési tervét. Menjen ki a házból, amilyen gyorsan csak lehet, ne álljon meg öltözni vagy gyűjteni semmit.
3. Érezze meg az ajtókat, mielőtt kinyitná, hogy lássa, forrók-e. Ha az ajtó hideg, lassan nyissa ki. Ne nyissa ki a forró ajtót – használjon alternatív menekülési útvonalat.
4. Takarja le az orrát és a száját ruhával (lehetőleg nedves). Vegyen rövid, sekély lélegzetet.
5. Találkozz a tervezett helyen, az otthonodon kívül, és számold meg a létszámot, hogy mindenki biztonságban távozhasson.

● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami problémákat okozhat. A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
