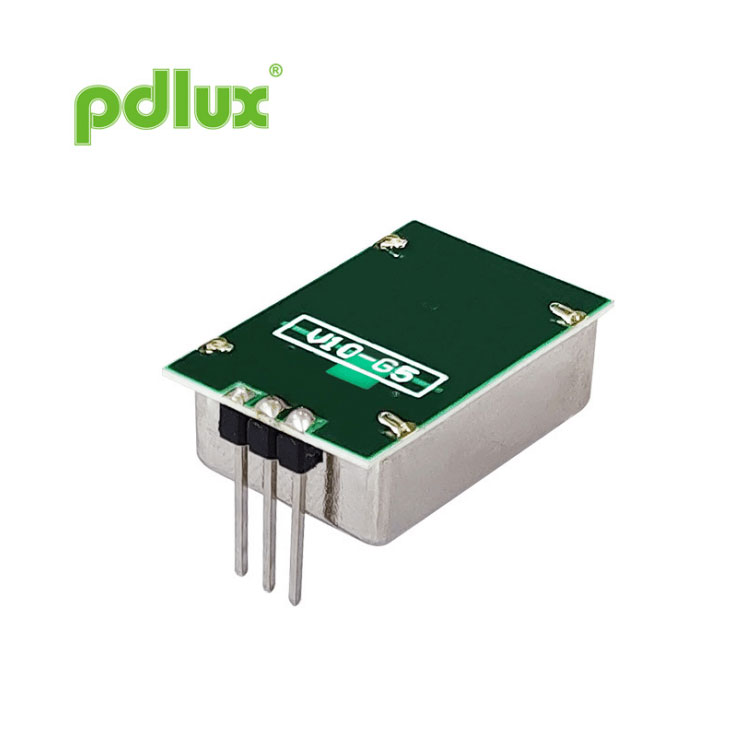

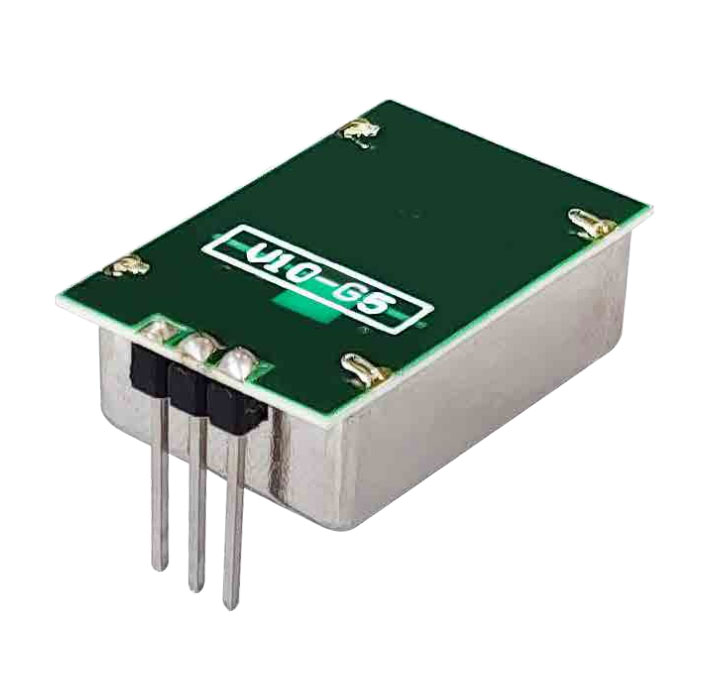

PD-V10-G5 miniatűr X-sávos mikrohullámú adó-vevő mozgásérzékelő egység
Házon belül, a Pdlux kínai gyárában készült, elismert PD-V10-G5 miniatűr X-sávos mikrohullámú adó-vevő mozgásérzékelő egység gyártója és szállítója vagyunk, a gyártás minden lépését gondosan figyelemmel kísérjük a minőség és az egyértelmű árak biztosítása érdekében, és költséghatékony megoldásokat kínálunk ügyfeleinknek.
Kérdés küldése
A fémdobozban elhelyezett egység dielektromos rezonátorral stabilizált oszcillátorral rendelkezik, amely stabil széles hőmérsékleti tartományban működő CW vagy alacsony működési ciklusú impulzus üzemmódban, és egy integrált homodyne vevő a fokozott érzékenység és megbízhatóság érdekében.
Ez a modulcsalád +5V vagy +3V tápfeszültséggel kapható.
A működés alapelve a kiadott és a vett jel közötti frekvenciaeltolódás észleléséből áll
visszaverődik egy mozgó tárgyról az egység látómezejében.
Az egység alacsony szintű kimenő jelet állít elő, amely felerősíthető és feldolgozható, hogy hangos vagy vizuális riasztást adjon
jelet, és alacsony költségű felületre szerelhető gyártási technikákat alkalmaz, amelyek a helyszínen bizonyítottan masszívak és robusztusak
megbízható.
| rész NO. | Ország | Frekvencia | Megjegyzések |
| PD-V10-501 | Egyesült Királyság | 10,587 GHz (5 V) | |
| PD-V10-502 | Egyesült Államok | 10,525 GHz (5 V) | FCC-azonosító |
| PD-V10-502 | Belgium, Hollandia, Olaszország | 10,525 GHz (5 V) | Megfelel a RED irányelvnek |
| PD-V10-301 | Egyesült Királyság | 10,587 GHz (3 V) | |
| PD-V10-302 | Belgium, Hollandia, Olaszország | 10,525 GHz (3 V) | Megfelel a RED irányelvnek |
| Frekvencia | Lásd fent a táblázatot |
| Teljesítmény (min.) | 5 dBm EIRP |
| Üzemi feszültség | +5 V ± 0,25 V +3 V ± 0,15 V |
| Üzemi áram (CW) | 25 mA (max.) 20mA (típus) |
| Harmonikus kibocsátások | <-30 dBm |
| Átlagos áram (5% DC) | 1 mA típus. |
| Impulzusszélesség (min.) | 5 µs |
| Üzemi ciklus (min.) | 1% |
| Impulzus ismétlődési frekvencia | 2-4 KHz |
| Érzékenység (10 dB S/N arányhoz) | -84 dBm |
| Zaj (3 Hz és 80 Hz közötti sávszélességben mérve) | < 30 µV |
| Nyereség | 5 dBi |

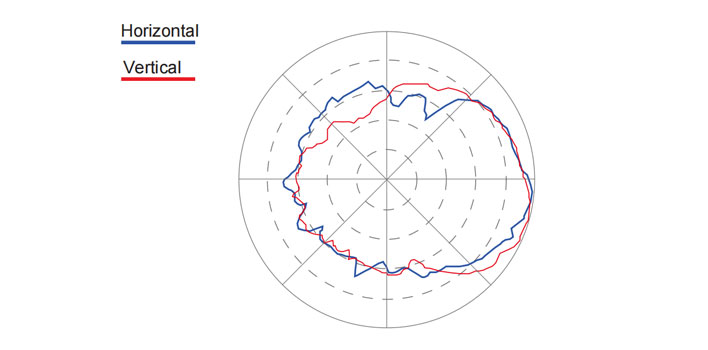

| -3 dB Nyalábszélesség | |
| E repülőgép | 50° |
| H repülőgép | 60° |
| Súly | 4 g |

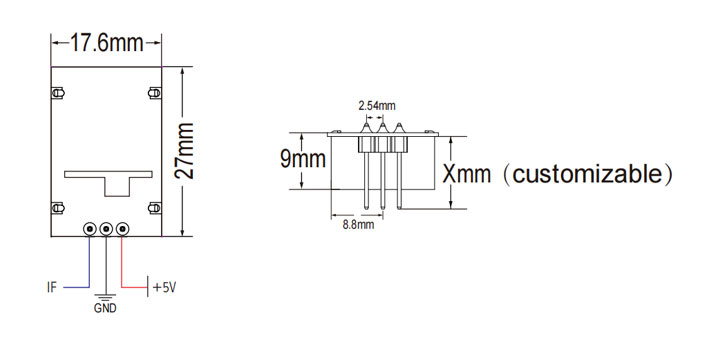

| Tűfej csatlakozók | 2,54 mm távolság X3 |
| RoHS-kompatibilis | |
| Teljesítmény/hőmérséklet Együttható (működési hőmérséklet tartományon túl) | 3 dB |
| Frekvencia/Hőmérséklet Együttható (működési hőmérséklet tartományon túl) | 6,5 MHz |
| Üzemi hőmérséklet | -20°C és +70°C között |
Az érzékelő kimenetének erőssége (észlelési tartománya) a jel/zaj aránytól függ. A névleges üzemi hőmérsékletnél magasabb vagy alacsonyabb hőmérsékleten az érzékelő is működhet, de a teljesítmény csökken. Az eszközök károsodásának elkerülése érdekében óvatosan kell eljárni a kezelés során. Megfelelő elektrosztatikus kisülés (ESD) az óvintézkedéseket a tárolás, kezelés, összeszerelés és tesztelés minden szakaszában be kell tartani.
