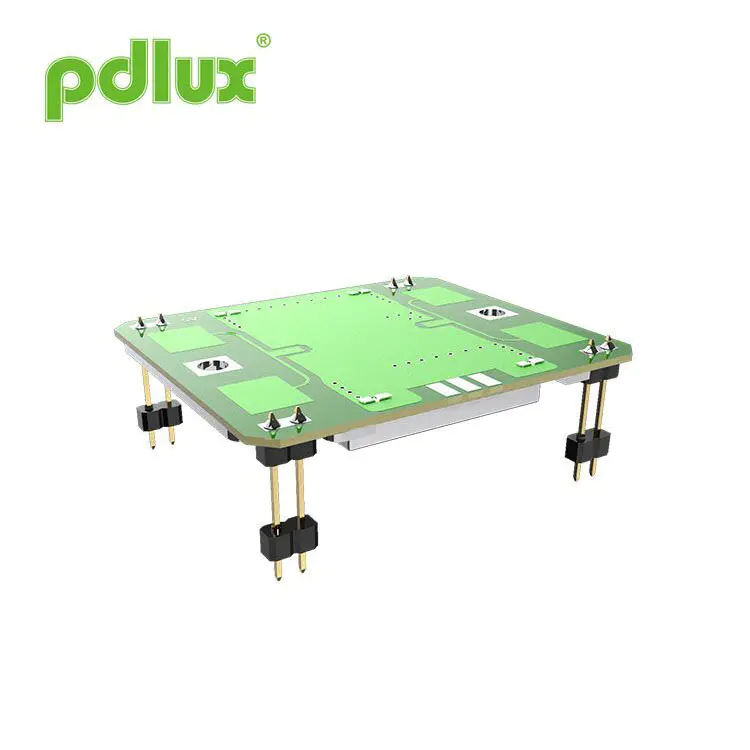

PD-V9-H X-sávú Doppler modul széles látószögű detektálással
Megbízható és energiatakarékos radarmozgás-érzékelőt keres? Az ideális választás az Ön PD-V9-H X-BAND Doppler modul, széles látószögű észleléssel. Ez egy X-sávú Doppler radarmodul, amely 10.525 GHz és 10,687 GHz között működik. Széles H-sík-észleléssel és keskeny E-sík pontossággal rendelkezik, így jól alkalmazható olyan alkalmazásokhoz, mint a biztonsági megfigyelés, a mozgásérzékelő lámpák, az automatikus ajtók és más mobil objektum-érzékelő rendszerek. Az alacsony fogyasztású követelmények elérése érdekében a felhasználók a PWM módra válthatnak, hogy hatékonyan csökkentsék a működő áramot. A gyors szállítás és megbízható értékesítés utáni támogatás támogatásával ez egy megbízható lehetőség az intelligens érzékelési megoldások széles skálájához.
Modell:PD-V9-H
Kérdés küldése
Méret
Jellemzők
- Frekvencia beállítás: 10.525-10,587 GHz
- beleértve a Patch Antennát
- DRO: Dielektromos rezonátor Oscilato
- Alacsony egyenáramú áramlás
- Kis méret
- Rohs megfelelés
Előírások
| Tétel | Előírások | |
| Frekvencia beállítás | 10.525-10.587 GHz (a különböző követelmények szerint testreszabva) | |
| Állapot | Ta = +25 c kezetek = +5 VDC | |
| Üzemi feszültség | +5,0 ± 0,5 VDC | |
| Működési áram | <32 ME típusú. | |
| Kimeneti teljesítmény | 20 MW (13 DBM) E.I.R.P. typ. | |
| Frekvencia stabilitás | ± 5 MHz Max. (TA: -30 -+55 C) | |
| Visszatérés veszteségérzékenység | -90 dbc typ. | |
| Második harmonikus emisszió | -40 dBm tartomány | |
| Antenna gerenda szélessége (-3 dB) | E-sík | 36 fokos nom. (Az oretikus teljes szög 72 fok) |
| H-sík | 72 fokos nom. (Az oretikus teljes szög 144 fok) | |
| RF interfész | Patch antenna | |
| Hőmérsékleti tartomány | -30 -+55 ° C (standard használati hatókör), -40 -+80 C (maximális használati tartomány) | |
| Szabályozás a megfelelésre | ETS 300 440 | |
Sugárzási mintázat
Rövid bevezetés
A PD-V9-H X-Band Doppler modul széles látószögű detektálással működik az X-sávban. A működési frekvencia 10,525 GHz és 10,687 GHz közötti frekvenciatartományban van. A felhasználóknak vásárolniuk kell a testreszabás alapján az ország gyakoriságszabályai szerint. Például 10,525 GHz, 1 0,587 GHz, 10,687 GHz. A PD-V9 sorozatú érzékelőket széles körben használják a biztonsági és megfigyelő alkalmazásokban, az automatikus ajtóérzékelőkben, a mobilérzékelő lámpákban, az IoT érzékelőkben, a sebességérzékelőkben és a különféle mobil érzékelőkészülékekben.
Az érzékelő H-sík nagy szöget észleléssel és az EPLAN kis szög-észlelésével rendelkezik. A felhasználók használat közben szükség szerint rögzíthetik az érzékelőt. Mintha a felhasználók azt akarják, hogy az érzékelő működési árama a lehető legkisebb legyen, beállíthatja az érzékelő tápellátási módját PWM (Duty Cycle) módra, amely hatékonyan csökkentheti a működő áramot.
A felmerült lehetséges problémák
Amikor a felhasználók a következő problémákkal szembesülnek az eredeti érzékelő használata vagy közvetlenül cseréje közben.
1. Első használat:
Amikor először használja a PD-V9 sorozat érzékelőt, és nagy érzékenységgel vagy elégtelen érzékenységgel találkozik, először ellenőrizze az amplifikációs áramkör nyereségbeállítási állapotát. És megfelelő -e az MCU által a jelek feldolgozásához használt számítási módszer. Általánosságban elmondható, hogy könnyű megoldást találni.
2. Az esetleges problémák, amelyek felmerülhetnek a korábban használt érzékelők közvetlenül cserélésekor:
A korábban használt érzékelők közvetlen cseréjekor előfordulhat, hogy a nagy érzékenység és az alacsony érzékenység kérdései könnyen megoldhatók. Az amplifikációs áramkör egyszerűen történő növelése vagy az amplifikációs áramkör nyereségének csökkentése elegendő. Nem kell figyelembe vennie az MCU jelfeldolgozási algoritmust.
Segítsen, hogy a kezdőknek szüksége lehet a következő használatakor:
Ha nehézségekkel szembesül a PD-V9 sorozat érzékelők használata közben, és segítségre van szüksége. Vegye fel velünk a kapcsolatot e -mailben. Általánosságban elmondható, hogy válaszokat lehet kapni.
Termék Bevezetés:
A termék bevezetését szükség esetén bármikor módosíthatja és javíthatja a PDLux. Nem feltétlenül mindenkit értesítenek időben.
