PDLUX PD-V11 automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul

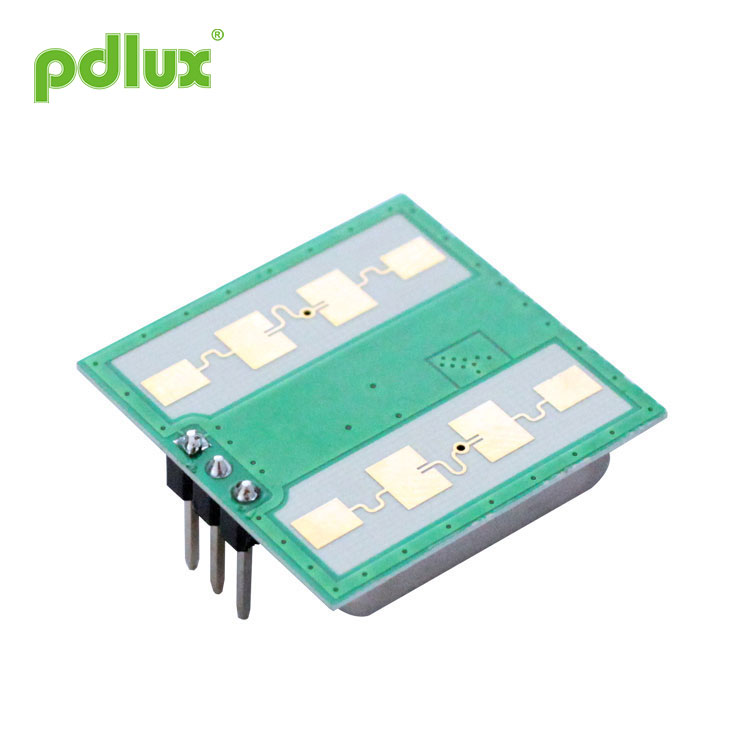

A PDLUX PD-V11 automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul K-sávos doppler adó-vevő modul. Az automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul egy saját tervezésű lapos antenna, amely jól illeszkedő adásokkal és vételekkel rendelkezik.
Modell:PDLUX PD-V11
Kérdés küldése
PDLUX PD-V11 automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul
|
Application of PDLUX PD-V11 automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul â € ¢Intelligens kapcsoló â € ¢Fali kapcsoló â € ¢Betolakodó észlelése
|
PDLUX PD-V11 automatikus ajtó 24 GHz-es mikrohullámú érzékelő modul is K-band doppler transceiver module. Automatic Door 24GHz Microwave Sensor Module is a flat antenna of our own design develop a layout with well-matched transmissions and receptions. Újraszámoltuk és átrendeztük a belső elrendezést annak értelmesebbé tétele érdekében. Tegye az érzékelő fő frekvenciáját stabilabbá. Ezek a tervünk szabadalmaztatja a környezeti hőmérsékletek szélesebb tartományát. A V11-H alacsonyabb zajszintű, nagyobb felbontású és nagyobb érzékenységű. Beépített antisztatikus funkció. A hagyományos hasonló termékekkel összehasonlítva a teljesítmény stabilabb és megbízhatóbb. A V11-M és a V11-L különböző érzékenység, amelyek a felhasználó igényeihez igazíthatók. Ez az érzékelőmodul-sorozat ideális az automatikus világításhoz. Biztonsági tartomány viselkedése behatolás-érzékelő.
Az EN 300440-V2.1.1 s EN 62479: 2010 szerint RED-2014/53 / EU irányelv Az FCC 15.249. Része szerint Az EN 62321, a ROHS-2011/65 / EU irányelv szerint A REACH - 1907/2006 / EK irányelv szerint
|
| Paraméter | Megjegyzések | Min | Typ | Max | Egységek |
| Tápfeszültség | Vcc | 3 | 5 | 5.25 | V |
| A jelenlegi felhasználás | Icc | 20 | 35 | 38 | mA |
| Üzemmód | A PW által működtetve 3-15 mA-nél vezérelheti a működési áramot | ||||
| Impulzus ismétlődési frekvencia | 1月10æ— ¥ | KHz | |||
| Üzemi hőmérséklet | Felül | -30 ~ + 85 +100 (max.) | ° C | ||
| Tárolási hőmérséklet | Tstg | -10 |
|
60 | ° C |
| Stabil idő |
|
<5 | EcSec | ||
| Frekvencia beállítása | f | 24 | 24.125 | 24.25 | GHz |
| Sugárzott teljesítmény (EIRP) | Ajakbiggyesztés | <2,0 | <2,5 | <3,0 | mW |
| Impulzus szélesség |
|
> 3 |
|
|
EcSec |
| Tárolási környezeti páratartalom | 45% ~ 65% | RH | |||
1. megjegyzés: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
2. megjegyzés: A fogadott jelerősséget (RSS) a teljes 1 Way útvonalveszteségnél mérjük, 70dB.
3. megjegyzés: A zajfeszültségeket 10Hz és 100Hz között mérik a kimeneti porton, egy visszhangmentes kamrában.
4. megjegyzés: Impulzus működés
