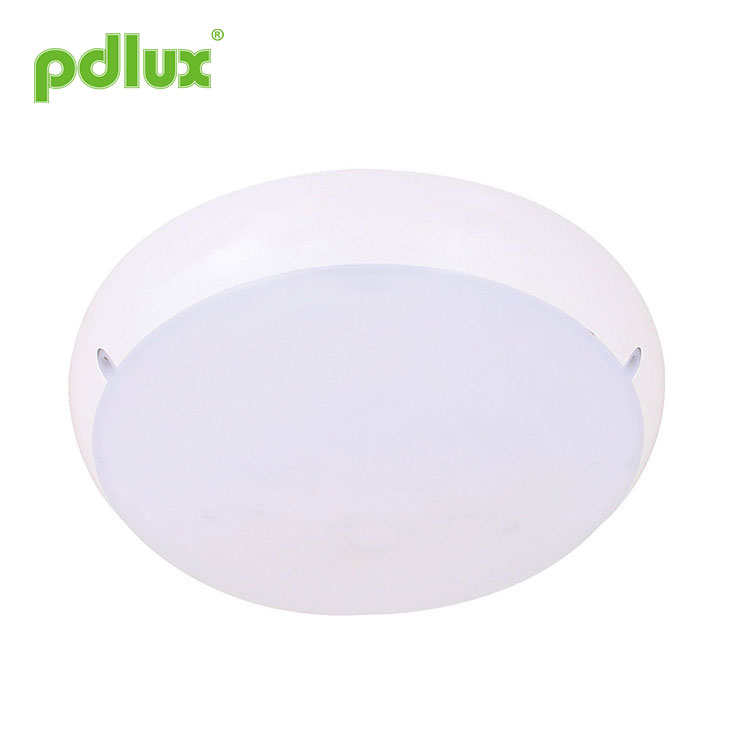

Felületre szerelhető kerek LED mennyezeti lámpa

PD-LED-205-ADC mikrohullámú érzékelő fény Útmutató

Összegzés

Ez egy új tervezésű, intelligens mennyezetre szerelhető mikrohullámú érzékelős LED-lámpa, amely extra funkcióval rendelkezik vészhelyzet esetén. A világítást automatikusan váltóáramú tápellátás vagy akkumulátoros tápellátás szabályozza, azaz áramkimaradás esetén az akkumulátoros tartalék felelős a 3,5 wattos tápellátásért. Ha világít, a fényáram több mint 2300 lm, ami négyszerese a 60 wattos izzólámpáénak (≈400 lm). A tartalék akkumulátor több mint 3 órán keresztül, vagy még tovább is képes folyamatosan táplálni az érzékelő energiatakarékos üzemmódjában. Széles körben alkalmazzák a folyosón, a mosdóban, a lift előterében stb. Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. De a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet gondot, sőt veszélyt is okoz.

Műszaki adatok

Áramforrás: 120-277VAC, 50/60Hz
Névleges LED: 24W Max. (AC)
Max. 3,5 W (DC)
Töltési teljesítmény: <4W Max. (világító ki és világít)
Slave teljesítmény: 100W max.
Üzemi hőmérséklet: -20-+55 ℃
HF rendszer: 5,8 GHz
Akkumulátor: 7,4V / 2000mAH lítium akkumulátor
Folyamatos megvilágítási idő: ≥180 perc
Átviteli teljesítmény: <0,2mW
Időbeállítás: 10 másodperctől 30 percig (állítható)
Érzékelési tartomány: 2-10m (sugár.) (állítható)
Fényszabályozás: 10-2000LUX (állítható)
Érzékelési szög: 360°
Teljesítménytényező: 0,9
Fényáram: 2200lm (3000K) 2300lm (4000K)
Beépítési magasság: 2,5-3,5 m (mennyezetre szerelhető)
Lámpa rész
LED mennyiség: 144 DB

Vészhelyzeti funkció

Információs érzékelő

Funkció
Százalékos fényerő mód
A jobb oldali utasítás szerint a tárcsakapcsolón keresztül kiválaszthatja a LUX szabványt (<100LUX vagy <200LUX) a százalékos fényerő aktiválásához. Ha a környezeti fényerő kevesebb, mint körülbelül 100LUX vagy 200LUX, és ha nem észlel jelet az előre beállított késleltetési időn belül, a lámpa 0–30%-os fényerő módba lép, és addig marad, amíg jelet nem észlel. A százalékos fényerőt a gombbal állíthatja be, Nyomja meg a gombot egyszer, a fényerő 10%-kal nő, és a működésjelző egyszer villog. amikor 30%-os fényerőre emelkedik, nyomja meg egyszer a gombot, és a fényerő visszaáll 0%-ra. Félfényes módban, amikor a környezeti világítás eléri a világításvezérlési értéket a kilépéshez, automatikusan befejezi a félfényes módot.

Kijelző funkció
Piros jelzőfény—— AC tápellátás jelzőfénye: Ha váltóáramú tápellátáshoz van csatlakoztatva, a jelzőfény világít.
Narancssárga jelzőfény—— Töltésjelző: A jelzőfény töltés közben világít, és nem világít, ha teljesen fel van töltve.
Zöld jelzőfény—— Teljesen feltöltött állapotjelző : Teljes akkumulátor, a jelzőfény világít.
Hibautasítás: A töltésjelző folyamatosan világít ; A teljesen feltöltött állapotjelző villog, vagyis nincs akkumulátor, vagy az akkumulátor lemerült.

Spektrogram

Első beállítási mód: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

(1) Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarainak leírására használt kifejezés, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el az elérési vezérlőt teljesen az óramutató járásával ellentétes irányba a minimális hatótávolság (kb. 2 m sugár) kiválasztásához. , és teljesen az óramutató járásával megegyező irányba a maximális hatótávolság (kb. 10 m sugarú) kiválasztásához.

MEGJEGYZÉS: a fenti érzékelési távolságot olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési távolság is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.

Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt telepít együtt, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2)Időbeállítás

A lámpa beállítható úgy, hogy kb. 10 másodpercig (teljesen az óramutató járásával ellentétes irányban) és legfeljebb 30 percig (teljesen az óramutató járásával megegyezően).
Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy válassza ki a legrövidebb időt az észlelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: A lámpa kikapcsolása után kb. 1 másodpercig, mielőtt újra elkezdi észlelni a mozgást. A lámpa csak mozgás hatására kapcsol be, ha ez az időszak letelt.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(3) Fényszabályozás beállítása

A választott fényreakció-küszöb kb.10-2000LUX között lehet végtelenül. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához, körülbelül 10 luxon. Fordítsa el teljesen az óramutató járásával megegyező irányba, hogy kiválassza a körülbelül 2000 lux-os nappali üzemmódot. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni, amikor beállítja az érzékelési zónát és a sétatesztet nappali fényben hajtja végre.

Megjegyzés: Kérjük, ne állítsa túl a három funkciógombot. Ez azért van, mert a három funkcionális gomb közvetlenül csatlakozik az alkatrészekhez, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elforgatás megsérti az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre.

1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Néhány közeli berendezés által keltett szikrák hibareakcióhoz vezetnek.

A telepítés menete

Lámpánk szinkronizálási funkcióval rendelkezik, "mester és szolga" funkciónak is nevezheti őket.
A "mester" az érzékelő lámpájával, a "Szolga" az érzékelő lámpája nélkül
Amikor a "Master" lámpa kigyullad, a "Szolga" is kigyullad.
Amikor a "Master" lámpa kialszik, a "Szolga" is kialszik.
Ha szüksége van erre a funkcióra, a csatlakozási módszer a következő:
N az úr és a szolga (N párhuzamos), L az úr, K a szolga.

A hiba és a megoldás

FCC nyilatkozat

1. Ez az eszköz megfelel az FCC-szabályok 15. részének. A működésre a következő két feltétel vonatkozik:
(1) Ez az eszköz nem okozhat káros interferenciát.
(2) Ennek az eszköznek el kell fogadnia minden interferenciát, beleértve a nem kívánt működést okozó interferenciát is.
2. A megfelelőségért felelős fél által kifejezetten nem jóváhagyott változtatások vagy módosítások érvényteleníthetik a felhasználó jogosultságát a berendezés üzemeltetésére.

MEGJEGYZÉS: Ezt a berendezést tesztelték, és megállapították, hogy megfelel a B osztályú digitális eszközökre vonatkozó határértékeknek, az FCC-szabályok 15. része szerint. Ezeket a korlátozásokat úgy alakították ki, hogy ésszerű védelmet nyújtsanak a káros interferencia ellen lakossági telepítés esetén.

Ez a berendezés rádiófrekvenciás energiát generál és sugározhat ki, és ha nem az utasításoknak megfelelően telepítik és használják, káros interferenciát okozhat a rádiókommunikációban. Nincs azonban garancia arra, hogy egy adott telepítés során nem lép fel interferencia. Ha ez a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, ami a berendezés ki- és bekapcsolásával állapítható meg, a felhasználót arra biztatjuk, hogy próbálja meg kiküszöbölni az interferenciát az alábbi intézkedések közül egy vagy több segítségével:

● Irányítsa át vagy helyezze át a vevőantennát.
● Növelje a távolságot a berendezés és a vevő között.
● Csatlakoztassa a berendezést a vevőegységtől eltérő áramkörön lévő aljzathoz.
● Kérjen segítséget a kereskedőtől vagy egy tapasztalt rádió-/TV-technikustól.

1.A soros LED-ek akkor működhetnek, ha az összes tömítés a helyére van szerelve.
2. Ne távolítsa el és ne csatlakoztassa más lámpát, amikor be van kapcsolva.
3. Ha a soros LED-ek megsérülnek, tapasztalt technikusra van szüksége az azonos minősítésű LED-ekkel történő javításhoz.

1.A gyár elhagyásakor az akkumulátor le van választva. Kérjük, csatlakoztassa az akkumulátort a termék használatakor.
2. Ha hosszabb ideig nem használja a terméket, vagy konzerválja a terméket, húzza ki az akkumulátort.
3. Jobb, ha az azonos típusú akkumulátort választja, ha szükséges, cserélje ki.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami problémákat okozhat.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.

Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
