Mikrohullámú érzékelő lámpa PD-LED2006-ADS-N utasítás

Összegzés

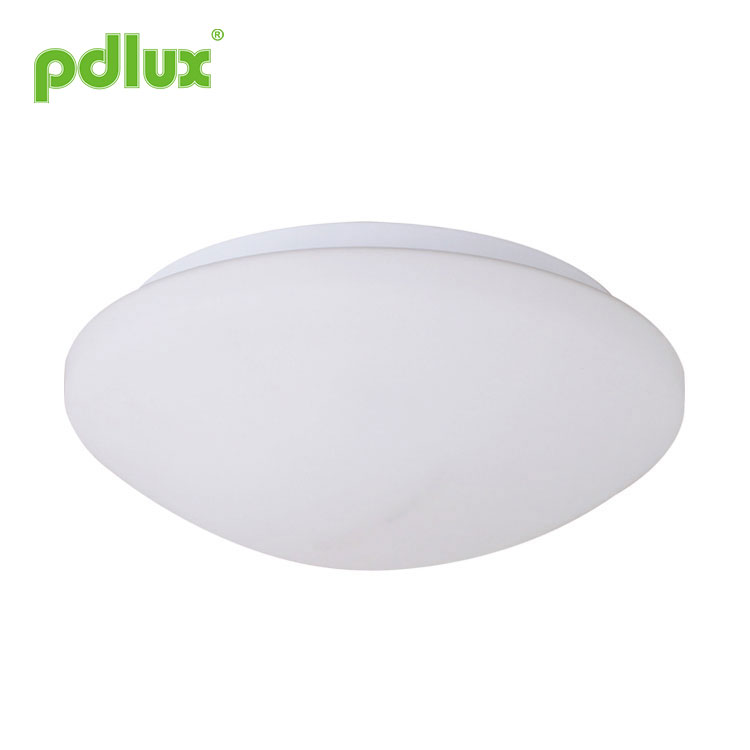

Ez egy új tervezésű, intelligens mennyezetre szerelhető mikrohullámú érzékelős LED lámpa. Mindig, mindvégig volt rajta áramkimaradás, vészhelyzeti tápegység funkció. A világítást a közvetlen váltakozó áramú tápellátás vagy az akkumulátoros tartalék automatikusan felügyeli, azaz áramkimaradás esetén az akkumulátoros tartalék 3,7 wattos tápellátásért felel. Az akkumulátormodul-választó kapcsolón belüli vészhelyzeti modellfényerő, a tartalék akkumulátor 3 vagy több mint 6 órás energiaellátása (a felhasználó választhat 3 vagy 6 órás világítási igény szerint. Széles körben alkalmazzák az iskolában, irodában, piac, folyosó, mosdó, lift előcsarnok stb.

Ennek a terméknek két konfigurációja van: az egyik az érzékelő lámpa vészhelyzeti áramellátással, a másik pedig az intelligens érzékelő lámpa vészhelyzeti funkció nélkül. A gyakorlati igényeknek megfelelően vásárolhat. De a legtöbb esetben az előbbit érdemes és bölcs dolog választani, mert az időnkénti áramszünet gondot, sőt veszélyt is okoz.

Műszaki adatok

Áramforrás: 220-240VAC
Teljesítmény frekvencia: 50Hz
HF rendszer: 5,8 GHz
Névleges LED: 16W-18W Max.
Készenléti teljesítmény: 0,5 W max.
Vészvilágítás teljesítménye: 3,7 W Max. (DC)
Töltési teljesítmény: 6W max.
Készenléti világítási teljesítmény: 1:0%
2: 1,5 W (10% fényerő)
3: 2W (20% fényerő)
4: 2,8 W (30%-os fényerő)
Akkumulátor: 7.4V / 2000mAH lítium akkumulátor (18650x2PCS)
Üzemi hőmérséklet: -20 ~ +55 ℃
Folyamatos megvilágítási idő: ≥180 perc (3,7 W)
≥360 perc (1,8 W)
(amikor az akkumulátor tápellátása van)
Időbeállítás: 6 másodperctől 12 percig (állítható)
Érzékelési tartomány: 1-7 m (sugár.) (állítható)
(Beépítési magasság: 2,5 m)
Fényszabályozás: 10LUX-nappali fény (állítható)
Érzékelési szög: 360°
Fényáram: 900-1000 lm
Beépítési magasság: 2,5-4,5 m (mennyezetre szerelhető)

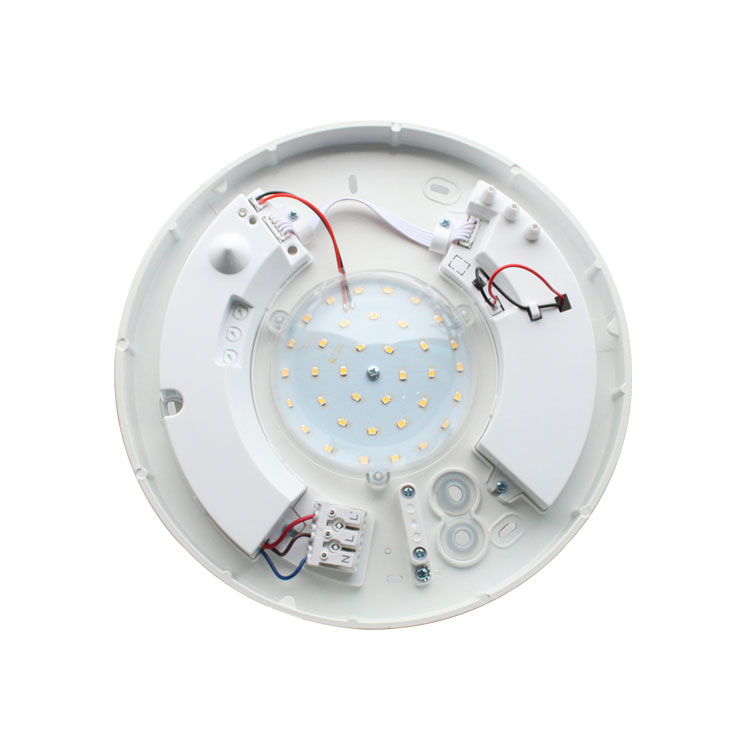

LED mennyiség: 36 DB x 0,5 W
LED specifikációk: 2835

Érzékelő információ

Funkció
Beállítás módja: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

(1) Érzékelési tartomány beállítása (érzékenység)

Az érzékelési tartomány a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarainak leírása, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, és fordítsa el az elérési vezérlőt teljesen az óramutató járásával ellentétes irányba a minimális hatótávolság (kb. 1 m-es sugár) kiválasztásához. , és teljesen az óramutató járásával megegyező irányba a maximális hatótávolság kiválasztásához (kb. 7 m-es sugár).

MEGJEGYZÉS: a fenti érzékelési távolságot olyan személy esetében éri el, aki 1,6-1,7 m magas, középső alakkal és 1,0-1,5 m/sec sebességgel mozog. ha a személy termete, alakja és mozgási sebessége megváltozik, az észlelési távolság is megváltozik.
Különböző esetekben a lámpák érzékenysége bizonyos eltéréseket mutat.

Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az áramellátás zavarása által okozott kóros reakciók által okozott kóros reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. A termék beszerelésekor vagy telepítése előtt, a funkció tesztelésekor kérjük, hagyja el a termék érzékelő területét, és ne mozogjon, hogy megakadályozza az érzékelő folyamatos működése miatti emberi test mozgását.

Figyelem!
• Különböző körülmények között az észlelési távolság eltéréseket mutat; Például a fém, üveg szerkezete az épület faházakkal rendelkező ház szerkezete eltér az észlelési távolságtól.
• Amikor a felhasználó a telepítés után hibakeresési indukciót állít be az észlelési távolság igénye szerint. A telepítési környezetben nem engedi, hogy a függönyök vagy a szárnyas kapu lebegő legyen, különben hamis cselekvést okoz.
• Beépített fényérzékelő a nappal és az éjszaka érzékelésére, ha a lámpát nem lehet természetes megvilágítású környezetbe helyezni, a fénykép meghibásodik, a napok közvetlen következménye a könnyű indukciós fények, a szükségtelen energiapazarláshoz vezet . Ne állítsa be a túl magas érzékenységet, mindaddig tart, ameddig a kanna érzékelési tartományának használata, az elkerülésnek semmi köze ahhoz, hogy a mozgó tárgyakat téves műveletek észleljék.

(2)Időbeállítás

Időkésleltetés: mini: 6 másodperc max: 12 perc. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az észlelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: Hibakereséskor, miután az indukciós lámpa kigyullad, az érzékelési területen semmiféle mozgás ne legyen. Ellenkező esetben a lámpa nem alszik ki. Csak az indukciós terület mobil időzítője nem megfelelő a késleltetési idő feltétele mellett.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(3) Fényszabályozás beállítása

A választott fényreakció-küszöb kb.10LUXnapfénytől végtelenül lehet. Forgassa el teljesen az óramutató járásával ellentétes irányba a szürkülettől hajnalig tartó üzemmód kiválasztásához, körülbelül 10 luxon. Fordítsa el teljesen az óramutató járásával megegyező irányba a nappali üzemmód kiválasztásához körülbelül nappali fénynél. A gombot az óramutató járásával megegyező irányban teljesen el kell forgatni, amikor beállítja az érzékelési zónát és a sétatesztet nappali fényben hajtja végre.

Ha a környezet megvilágítása meghaladja a rendszer beállított értékét, az indukciós lámpa nem működik. Ezért ez az érték a felhasználó személyre szabottan állítható be.

0% - 30% készenléti fényerő mód

Ha a környezeti fény kevesebb, mint 50 lux, az üzemmód aktiválása, ha nincs indukció, az alapértelmezett érték a készenléti fényerő meghatározott százalékára való belépés közötti időintervallumon belül, hogy ez az állapot megmaradjon az észlelt célpontig, és teljes fényes állapotba kerüljön. , ha 4 órán belül nem észlel célt, és a fények kialszanak.

0%-30% készenléti fényerő gomb

A fényerő a gomb segítségével 0% / 10% / 20% / 0% négy készenléti fényerőt állíthat be, az alapértelmezett készenléti fényerő 0%, amikor az első alkalommal készenléti állapotba lép, 10% fényerőt állíthat be, minden alkalommal, amikor egymás után megnyomja a készenléti fényerőt , 30%-ra a készenléti fényerő után visszaállítja a 0%-ra készenléti fényerőt a törvényi körnek megfelelően.

Kijelző funkció

Piros jelzőfény—— AC tápellátás jelzőfénye: Ha váltóáramú tápellátáshoz van csatlakoztatva, a jelzőfény világít.
Narancssárga jelzőfény—— Töltésjelző: A jelzőfény töltés közben világít, és nem világít, ha teljesen fel van töltve.
Zöld jelzőfény—— Teljesen feltöltött állapotjelző : Teljes akkumulátor, a jelzőfény világít.
Hibautasítás: A töltésjelző folyamatosan világít ; A teljesen feltöltött állapotjelző villog, vagyis nincs akkumulátor, vagy az akkumulátor lemerült.

Vészhelyzeti mód fényerő-választó kapcsoló: a kapcsolón keresztül kiválaszthatja a lámpa fényerejét vészhelyzetben, a fenntartható tápellátású tartalék akkumulátorokat normál fényerő mellett 3 órán keresztül, a tartalék akkumulátort alacsony fényerő mellett, 6 óránál tovább fenntartható tápellátást biztosíthat.

Telepítés

1. Kérjük, tartsa távol a gyerekektől.
2. Kerülje a magas hőmérsékletet/páratartalmat és a mozgó tárgyak elhelyezését.
3. Próbálja meg kiválasztani a természetes fényt a pozíció eléréséhez, az optikai érzékelő rendszerét a természetes fény érzékelésére, hogy a fényvezérelt rendszer a normál munkakörülmények között legyen.
4. Kérjük, erősítse meg a leállást a tápellátás után, majd telepítse.
5. Telepítse a tesztérzékelési funkciót, ha az érzékenység nincs a maximumra áthelyezve. Mindaddig, amíg az emberi tevékenységek köre megfelel az automatikus indukciónak

A hiba és a megoldás

1. Nappal, amikor telepítve van, a potenciométert nappali helyzetbe kell állítani. tartományba (például éjszakai üzemmódban vagy a fényszabályozás LUX értékének egyéni szokások alapján történő beállításához).
2.Amikor a lámpa meghibásodik, szakmai ellenőrzés szükséges.

● Kérjük, erősítse meg szakszerű telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban bizonyos valószínűséggel minden elektronikai alkatrész hatástalanná válik, ami gondokat okoz.
A tervezés során ügyeltünk a redundáns kialakításokra és a biztonsági kvótára, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
