24,125 GHz-es mikrohullámú behatolásérzékelők

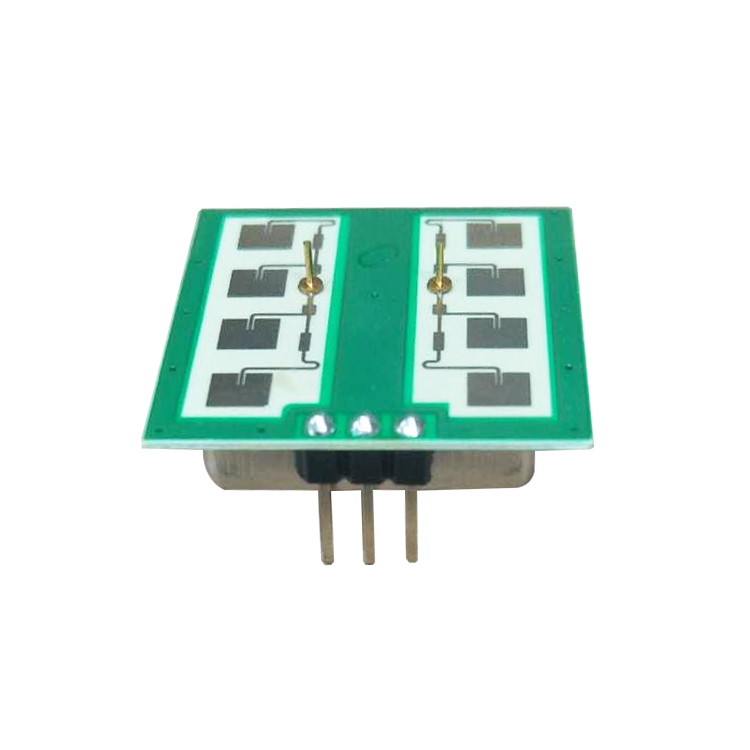

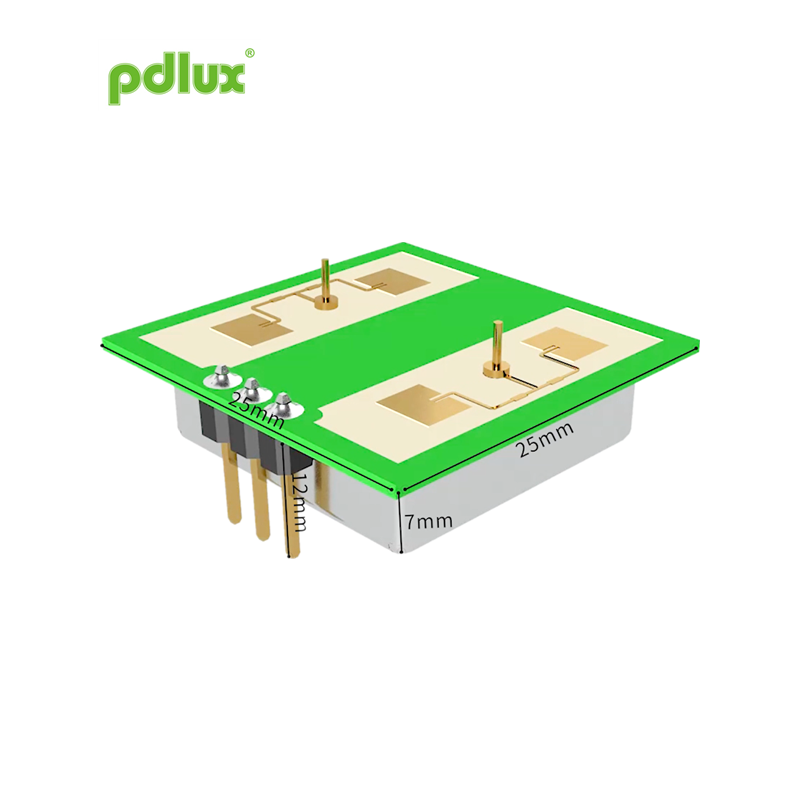

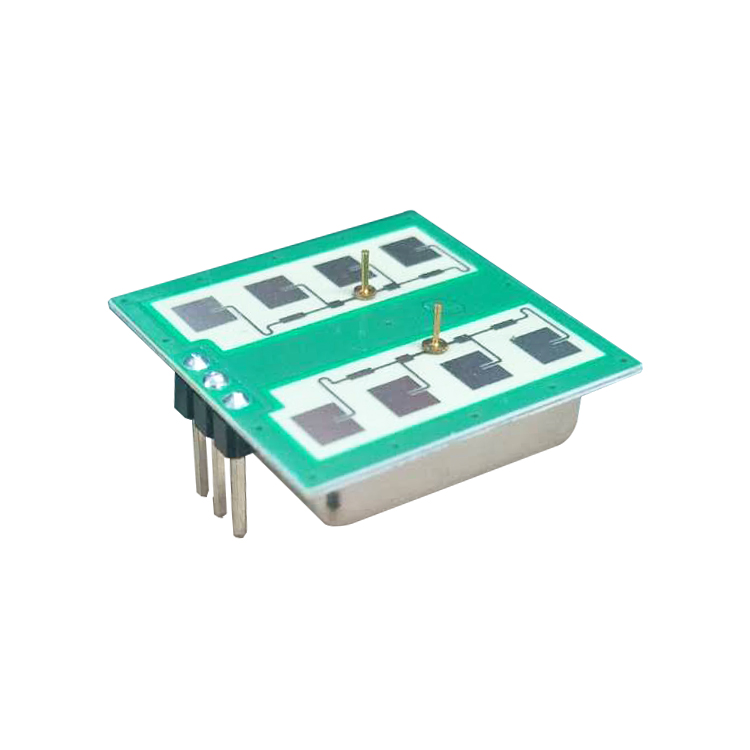

A 24,125 GHz-es Microwave Intruder Detectors egy K-sávú bi-statikus Doppler adó-vevő modul. Beépített rezonátoroszcillátor (CRO). Ez a V21 modul lapos síkantennát alkalmaz, amely falra szerelhető. Javíthatja az elülső jel vételi képességét és csökkentheti az oldalsó vak területét. A teljesítménye jobb, mint a piacon kapható érzékelőké.
Modell:PD-V21
Kérdés küldése
24,125 GHz-es mikrohullámú behatolásérzékelők
 |
24,125 GHz-es mikrohullámú behatolásérzékelők alkalmazása ● Intelligens kapcsoló ● Fali kapcsoló ● Behatoló észlelés A 24,125 GHz-es Microwave Intruder Detectors egy K-sávú bi-statikus Doppler adó-vevő modul. Beépített rezonátoroszcillátor (CRO). Ez a V21 modul lapos síkantennát alkalmaz, amely falra szerelhető. Javíthatja az elülső jel vételi képességét és csökkentheti az oldalsó vak területét. A teljesítménye jobb, mint a piacon kapható érzékelőké. Ez a modul ideálisan alkalmas az automatikus világításkapcsolók foglaltságérzékelőjére. Használható mennyezetre szerelhető behatolásérzékelőkhöz is. Az EN 300440-V2.1.1, EN 62479: 2010 RED direktíva szerint – 2014/53/EU Az FCC 15.249. része szerint EN 62321, ROHS direktíva szerint - 2011/65/EU REACH direktíva szerint - 1907/2006/EC |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
|
Tápfeszültség |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
A jelenlegi felhasználás |
Icc |
20 |
35 |
38 |
mA |
|
Üzemmód |
PWM-mel működik, 3-15 mA-es üzemi áramot képes szabályozni |
||||
|
Impulzus szélesség |
Tpulse |
10 |
μs |
||
|
Üzemi hőmérséklet |
Top |
-30~+85+100 (max.) |
℃ |
||
|
Tárolási hőmérséklet |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil idő |
|
<5 |
μSec |
||
|
Frekvencia beállítása |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kisugárzott teljesítmény (EIRP) |
Ajakbiggyesztés |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Tárolás Környezeti páratartalom |
45% ~ 65% |
RH |
|||
FIGYELMEZTETÉS: A tényleges érzékelési tartomány az áramkör jelerősítési erősítéséhez, a PCBA általános elrendezéséhez és az MCU küszöbértékéhez kapcsolódik.
Megjegyzés1: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC-szabályoknak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways 70 dB-es útveszteséggel mérik.
Megjegyzés 3: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód
