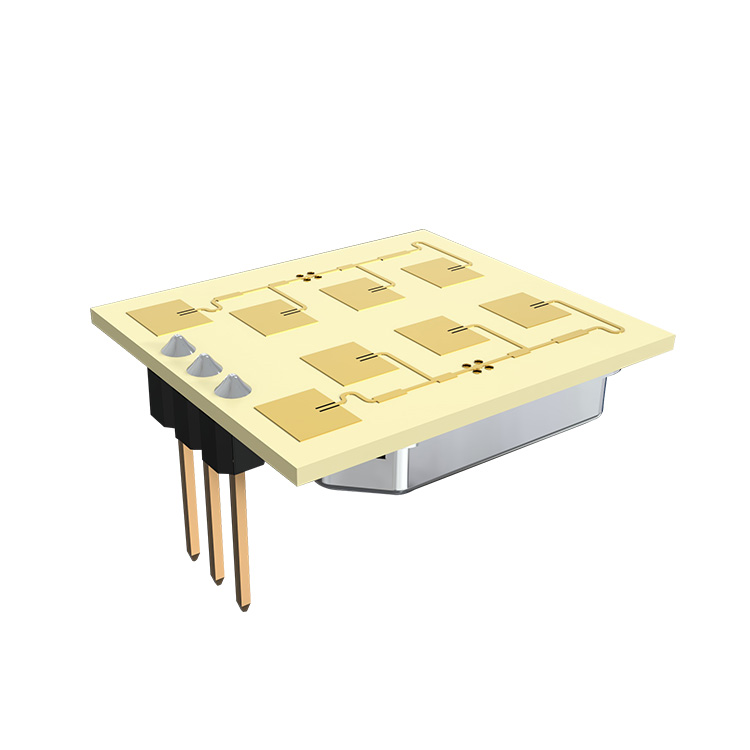

24,125 GHz-es miniatűr mikrohullámú radarérzékelő
A PD-V18-A egy 24,125 GHz-es miniatűr mikrohullámú radarérzékelő. Az erősítő áramkör és az MCU algoritmusával különböző funkciójú alkalmazási termékek állíthatók elő.
Modell:PD-V18-A
Kérdés küldése
24,125 GHz-es miniatűr mikrohullámú radarérzékelő
A PD-V18-A egy K-sávú (24,125 GHz) keskeny szögű, nagy teljesítményű hullám
érzékelő. Az erősítő áramkör és az MCU algoritmusával, alkalmazás
különböző funkciójú termékek állíthatók elő.
Például: érintésmentes indukciós automata kézi hullámzáshoz használható
ajtók, kézzel mozgatható érintésmentes indukciós kapcsolók és egyéb alkalmazások
Termékek.
Az EN 300440-V2.1.1, EN 62479:2010 szerint
RED irányelv – 2014/53/EU
Az EN 62321, ROHS direktíva szerint - 2011/65/EU
A REACH direktíva szerint - 1907/2006/EC
|
Alkalmazás ● Érintkezés nélküli kézhullám-érzékelő ● Warrow szög nagy teljesítmény ● Behatoló észlelés |
 |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
|
Tápfeszültség |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
A jelenlegi felhasználás |
Icc |
<25 |
<38 |
<40 |
mA |
|
Üzemmód |
A PWM tápellátása 3-15 mA-es üzemi áramot képes szabályozni |
||||
|
Impulzus szélesség |
Tpulse |
10 |
μs |
||
|
Üzemi hőmérséklet |
Top |
-30~+65 |
℃ |
||
|
Tárolási hőmérséklet |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil idő |
|
<5 |
μSec |
||
|
Zaj |
|
3.5 |
4.0 |
4.5 |
mVRms |
|
Frekvencia beállítása |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kisugárzott teljesítmény (EIRP) |
Ajakbiggyesztés |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Tárolás Környezeti páratartalom |
45% ~ 65% |
RH |
|||
Megjegyzés1: A sugárzott emissziót úgy tervezték, hogy megfeleljen az FCC és CE szabályoknak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways 70 dB-es útveszteséggel mérik.
3. megjegyzés: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód javasolt
