24 GHz-es automatikus ajtó mikrohullámú érzékelő

PDLUX PD-DS1015
Az eredeti Omron relé használata, amely rendkívül kicsi méréssel és alacsony energiafogyasztással rendelkezik. A 24 GHz-es automatikus ajtó mikrohullámú érzékelő kicsi belső ellenállással rendelkezik, hogy érzéketlenné tegye a hőmérsékletet. A megbízhatóság sokkal magasabb, mint a szokásos fotoelektromos kimeneteké. Különböző típusú automatikus ajtóvezérlőkhöz is alkalmazható emberi riasztóként a riasztórendszerekhez. Ezenkívül az érzékelő funkció testreszabható. Az érzékelőnek a legjobb költséghatékonysága van az ilyen típusú termékeknél.

Kérdés küldése

Automata ajtó mikrohullámú érzékelő



24GHz Automatic Door Microwave Sensor

A 24 GHz-es automatikus ajtó mikrohullámú érzékelő összefoglalása

Az érzékelőt az FFT aritmetikai program tervezte, és nagy pontossággal rendelkezik a távolság érzékelésében és képes az interferenciára.
Az eredeti Omron relé használata, amely rendkívül kicsi méréssel és alacsony energiafogyasztással rendelkezik. A 24 GHz-es automatikus ajtó mikrohullámú érzékelő kicsi belső ellenállással rendelkezik, hogy érzéketlenné tegye a hőmérsékletet. A megbízhatóság sokkal magasabb, mint a szokásos fotoelektromos kimeneteké. Különböző típusú automatikus ajtóvezérlőkhöz is alkalmazható emberi riasztóként a riasztórendszerekhez. Ezenkívül az érzékelő funkció testreszabható. Az érzékelőnek a legjobb költséghatékonysága van az ilyen típusú termékeknél.


A 24 GHz-es automatikus ajtó mikrohullámú érzékelő specifikációi

Áramforrás:

AC: 10-24 AC / 50Hz

DC: 12-35 DC

Készenléti áram:
<13mA
Működési áram:
25mA
Kimeneti kapacitás:
35 V, 0,5 A
Kimenet időtartama:
500 ms
HF rendszer:
24,125 GHz-es CW radar ¼ ISM sáv

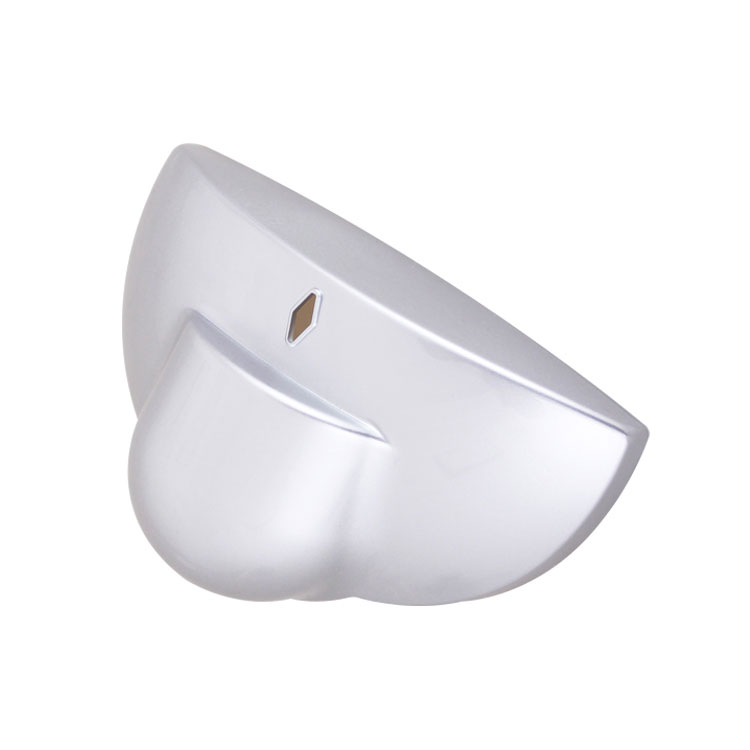

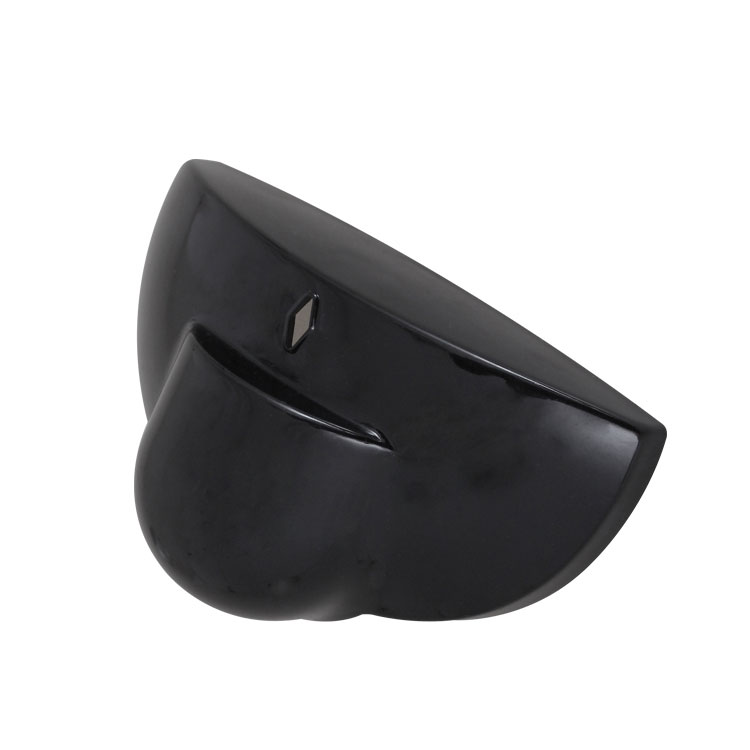

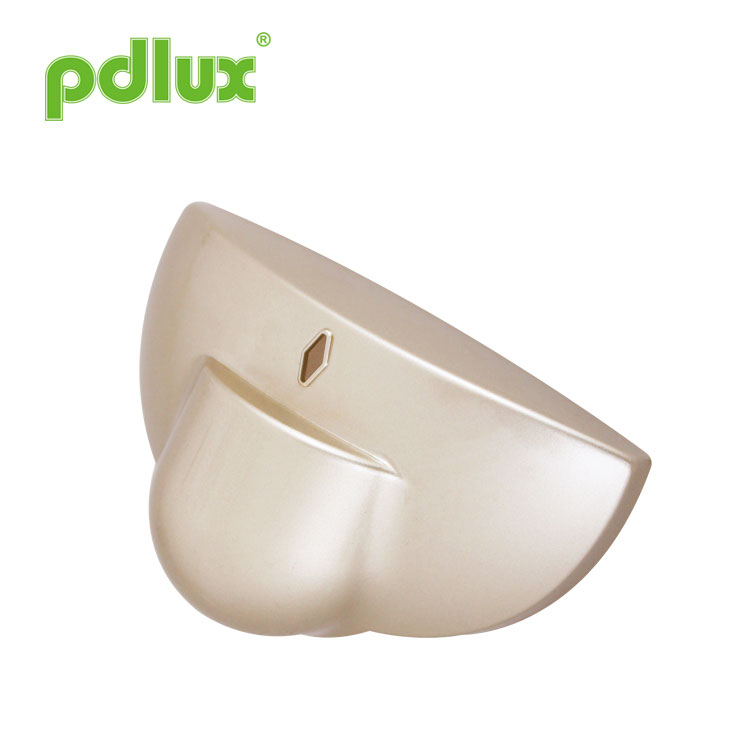

Borító színe:
Fekete / Ezüst / Aranysárga
Telepítési ülés:
Fali telepítés
Szerelési magasság:
2,0–3,5 m
Érzékelési szög:
90 ° -ban (falra szerelhető) a vásárlók igényei szerint elkészíthető
Érzékelési tartomány:
1m (maximális érzékenység, a szonda merőleges a talajra)
7 m (max. Érzékenység, szonda előre)
Energiafogyasztás:
Kb. 1W
Üzemhőmérséklet:
-20 ° C ~ 50 ° C
Munka páratartalom:
<93% relatív páratartalom
24GHz Automatic Door Microwave Sensor

24GHz Automatic Door Microwave Sensor

1. Fogadja el a nagy megbízhatóságú 24,125 GHz-es Ku sávú mikrohullámú radar érzékelő modult.
2. Különböző környezetekben végzett munka (forró, párás, zajos és szeles. Más mozgó tárgyak beavatkozása nélkül szívjon, mint mozgó autó vagy állatok)
3. Kicsi és praktikus kialakítás, széles körben használják különféle érzékelő ajtókhoz.
4. Alkalmazza az Egészségügyi Világszervezet fejlett érzékelési technológiáját, egészségre ártalmatlan.
5. Az érzékelési távolság és a szög a különböző jelenetek követelményeinek megfelelően állítható be.


24GHz Automatic Door Microwave Sensor

Érzékelési tartomány beállítása

A teljes óramutató járásával ellentétes irányba fordulás a minimális távolság (kb. 1 m), a teljes óramutató járásával megegyező irányban a maximális távolság (kb. 7 m). Ha az ember testalkata, alakja és mozgási sebessége megváltozik, akkor az észlelés is megváltozik, vagyis a nagyobb sebesség rövidebb észlelési távolságot eredményez. Ez az érzékelési távolság az a távolság, amelyet akkor állítunk be, amikor az érzékelő az elülső oldal felé néz. Az érzékelő felszerelésekor állítsa be az érzékelési szöget és a távolságot a gyakorlati helyszínnek megfelelően. Csak biztosítson elegendő érzékelési távolságot az ajtó kinyitásához. Ne állítson be hosszabb érzékelési távolságot arra az esetre, ha az elhaladó emberek vagy az autó rosszul indítaná az ajtót.


Megjegyzés: A termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de maximumra, hogy elkerülje a rendellenes reakciót, amelyet a fújó levelek és függönyök, a kicsi állatok vagy a hatalom zavarása okoz. rács és elektromos berendezések. A fentiek mindegyike hibajelzéshez vezet. Ha a termék nem működik megfelelően, kérjük, próbálja megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás okozza az érzékelő indukcióját, ezért amikor a funkció tesztelése alatt áll, kérjük, hagyja el az indukciós régiót, és ne mozduljon el a megelőzés érdekében az érzékelő folyamatos munkája.


A telepítés folyamata

1. lépés A termék telepítése előtt távolítsa el a fedelet. (5. ábra)

2. lépés Jelölje meg a lyuk helyzetét ceruzával, miután meghatározta a termék telepítésének helyét.

Megjegyzés: Ha fából készült falról van szó, akkor nincs szükség műanyag tágulási csavar használatára, csak rögzítse a csavart a csavarhúzóval.

3. lépés Fúrjon lyukakat a falakon, ahol ceruzajel van, elektromos fúróval, és a lyuk belsejében tegye a műanyag kitágulást.

4. lépés Csatlakoztassa a kábelt a termékhez a kábelbemeneti nyílásokon keresztül. (Mint 6. ábra)

5. lépés A csavarok segítségével szerelje be az alapot a kiválasztott helyzetbe, és állítsa be a gombot. (Mint 7. ábra)

6. lépés Rögzítse a fedelet a falra szerelt alaphoz. (7. ábra)

Nyissa ki az érzékelő beállításához a telepítés után: Helyezze be a csavarhúzót a fedél és az aljzat közötti csatlakozásba, és húzza meg a fedelet. (8. ábra)


24GHz Automatic Door Microwave Sensor

A következő helyzetek hibajelzéshez vezetnek.

1– A rázó tárgyra történő telepítés hibajelzéshez vezet.
2– A szél által fújt remegő függöny hibajelzéshez vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3– Ha a forgalom foglalt, ott telepítve hibajelzéshez vezet.
4ã € A közeli néhány berendezés által okozott szikrák hibajelzéshez vezetnek.
