Mikrohullámú érzékelő mennyezeti 360 ° -os érzékelése

PD-MV1017B mikrohullámú érzékelő utasításai

Összegzés

Mennyezeti 360 ° -os mikrohullámú érzékelő egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360 °, üzemi frekvenciája pedig 5,8 GHz. Doppler-elven alapszik, amely integrálja a kibocsátó és a fogadó funkciót. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Ha finom megjelenésű és kompakt felépítésű. Üvegből vagy műanyagból készült lámpaernyővel függetlenül csatlakoztatható a terhelésekhez, vagy egyszerűen felszerelhető a világítás belsejébe. Széles körben alkalmazzák az átjáróban, mosdóban, liftben, háztartásban vagy más közterületen a biztonság védelme vagy az energiatakarékosság érdekében. A mennyezeti 360 ° -os mikrohullámú érzékelő érzékelése számos műszaki szabadalomra vonatkozik, és tökéletes választás intelligens életviteléhez.

EN 61058-1: 2002 + A2: 2008 EN 50317: 2002 EN 301 489-1 V1.8.1 (2008-04) EN 301 489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300 440-2 V1.3.1 (2009-03)

Jellemzők

1. Sugárzáson kívüli károsodás: adóteljesítménye kisebb, mint 0,3 mW, ami nem károsítja az emberi testet.

2. Megbízható és stabil teljesítmény: az RC szűrést és a digitális szűrést alkalmazza a digitális feldolgozásban. A digitális nulla trigger technológiát is használja, vagyis a nulla pontban automatikusan vagy automatikusan leválasztják. A kimenet vezérléséhez a Tyco nagy teljesítményű relét használja, amely biztosítja a megbízható teljesítményt. Energiagazdálkodási chipet fogad el, hogy garantálja stabil teljesítményét 100-240V / AC feszültség mellett.

3. Távoli beállítás: a távvezérlő funkcióval lett kialakítva, vagyis a potenciométerrel vagy a távirányítóval előre beállíthatja a funkcióját a gyakorlati igényekhez. Könnyen beállíthatja és kiválaszthatja a funkciót 12 méteren belül.

Specifikációk

Az érzékelő információi

Alkalmazások

A mikrohullámú sütő behatolhat az üvegbe, a műanyagba és a fába, így a mikrohullámú érzékelő bizonyos vastagságú üvegből, műanyagból vagy fából készült árnyékolóba telepíthető. Például a világításban történő alkalmazással csak akkor módosíthatja a közös világítást automatikus érzékelő világítássá, ha az alábbi ábra szerint csatlakozik.

A fenti alkalmazás a világításban sok gyakorlati felhasználásnak egyike. A mennyezet vagy a padló belsejébe is telepíthet egy vagy többet az egész folyosó irányítására.
Barátságos emlékeztető: Ha két vagy több mikrohullámot együtt telepít, 4 méter távolságot kell tartania egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

Első beállítási mód: potenciométer
A mikrohullámú érzékelő mennyezeti 360 ° -os érzékelése időbe telhet az értékek beállításához, mielőtt azok kielégítik az Ön igényeit.

(1) Érzékelési tartomány beállítása (érzékenység)

A detektálási tartomány az a kifejezés, amelyet a földre vetített durván kör sugarainak leírására használnak, ha 2,5 m magasságban telepítik. A gomb teljesen az óramutató járásával ellentétes irányba történő elforgatása a legkisebb tartomány, a teljes óramutató járásával megegyező irányban a maximális tartomány.

Megjegyzés: a fenti észlelési tartomány olyan személy esetében érhető el, aki középső alakjával 1,6 m és 1,7 m között van, és 1,0 ^ 1,5 m / sec sebességgel mozog. ha az ember termete, alakja és mozgási sebessége megváltozik, akkor az észlelési tartomány is megváltozik.

Megjegyzés: mennyezeti 360 ° -os mikrohullámú érzékelő érzékelésének használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de a maximumra, hogy elkerülje a rendellenes reakciót, amelyet a fújó levelek és függönyök, kis állatok könnyű hibás mozgásának észlelése okoz vagy az elektromos hálózat és az elektromos berendezések interferenciája. A fentiek mindegyike hibajelzéshez vezet. Ha a termék nem működik megfelelően, kérjük, próbálja megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás okozza az érzékelő indukcióját, ezért amikor a funkció tesztelése alatt áll, kérjük, hagyja el az indukciós régiót, és ne mozduljon el a megelőzés érdekében az érzékelő folyamatos munkája.

Barátságos emlékeztető: Ha két vagy több mikrohullámot együtt telepít, 4 méter távolságot kell tartania egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

(2) Időbeállítás

Meghatározható 8 másodperctől (teljesen az óramutató járásával ellentétes irányban) 12 percig (teljesen az óramutató járásával megegyező irányban). Az idő letelte előtt észlelt mozgások újraindítják az időzítőt. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési tartomány beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: Ha a fény automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás észlelésére, vagyis csak 1 másodperccel később észlelt jel lehet automatikusan bekapcsolva.

A mikrohullámú érzékelő mennyezeti 360 ° -os érzékelése főként a késleltetési idő beállítására szolgál a jel észlelésétől és a fény automatikus bekapcsolásától a fény automatikus kikapcsolásáig. A késleltetési időt meghatározhatja gyakorlati igényeinek megfelelően. De inkább csökkentse a késleltetési időt az energiatakarékosság érdekében, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis a késleltetési idő letelte előtt észlelt mozgások újraindítják az időzítőt, és a fény folyamatosan világítani kezd csak akkor, ha az észlelési tartományban van ember.

Fényvezérlés beállítása

10-1000 LUX tartományban határozható meg. A gomb teljesen az óramutató járásával ellentétes irányba történő elforgatása kb. 10 lux, a teljes óramutató járásával megegyező irányban kb. 1000 lux. Az érzékelési zóna beállításakor és a járási teszt napfényben történő elvégzésénél forgassa el a gombot teljesen az óramutató járásával megegyező irányba.

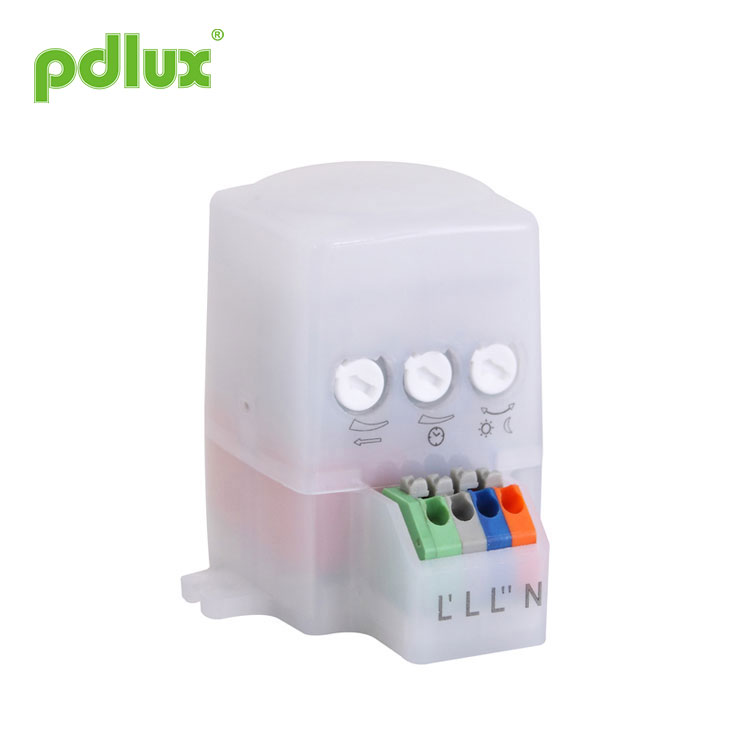

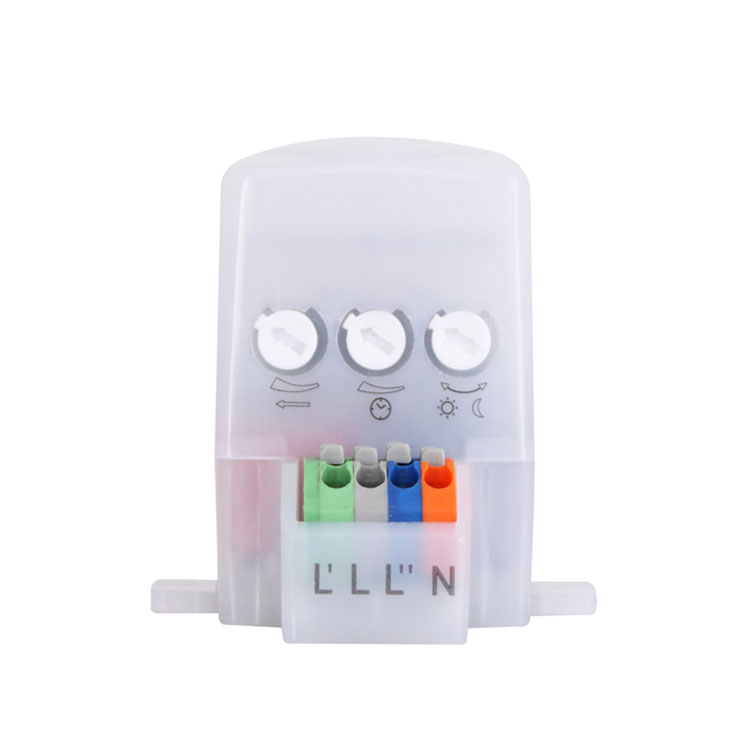

Ne feledje, hogy a három funkcionális gombot ne állítsa túlzásba. Ennek oka, hogy a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, a három alkatrész mindegyikében található egy kis dugó. A gombok elejétől a végéig történő beállításakor a túlzott elfordulás károsítja a dugót és 360 ° -ra vezet. megállás nélkül forduljon meg. A beállítási tartomány 270 °, kérjük, figyeljen erre.

Második beállítási mód: Távirányító BE: nyomja meg az BE gombot, a csatlakoztatott teher 6 órán át működik, majd automatikusan AUTO üzemmódba kapcsol. OFF: nyomja meg az OFF gombot, a csatlakoztatott terhelés 6 órán át kikapcsol, majd automatikusan AUTO módba kapcsol. AUTO: nyomja meg az AUTO gombot, az érzékelő automatikusan érzékelő üzemmódba lép, vagyis amikor a jel észlelhető és a környezeti fény intenzitása alacsonyabb, mint az előre beállított érték, akkor a terhelés működik.

1– A rázó tárgyra történő telepítés hibajelzéshez vezet.
2– A szél által fújt remegő függöny hibajelzéshez vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3– Ha a forgalom foglalt, ott telepítve hibajelzéshez vezet.
4ã € A közeli néhány berendezés által okozott szikrák hibajelzéshez vezetnek.

Hiba és a megoldás

- Kérjük, erősítse meg előzetes telepítéssel.

- Biztonsági okokból, kérjük, a telepítés és leszerelés előtt kapcsolja ki az áramot.

- A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termékek minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikus alkatrész bizonyos valószínűséggel hatástalanná válik, ami némi gondot okoz. A tervezés során odafigyeltünk a redundáns kialakításokra, és a gondok elkerülése érdekében elfogadtuk a biztonsági kvótát.

Ezt az utasítást engedélyünk nélkül nem szabad más célból másolni.
