Fal 180 ° -kal érzékeli a mikrohullámú érzékelőket

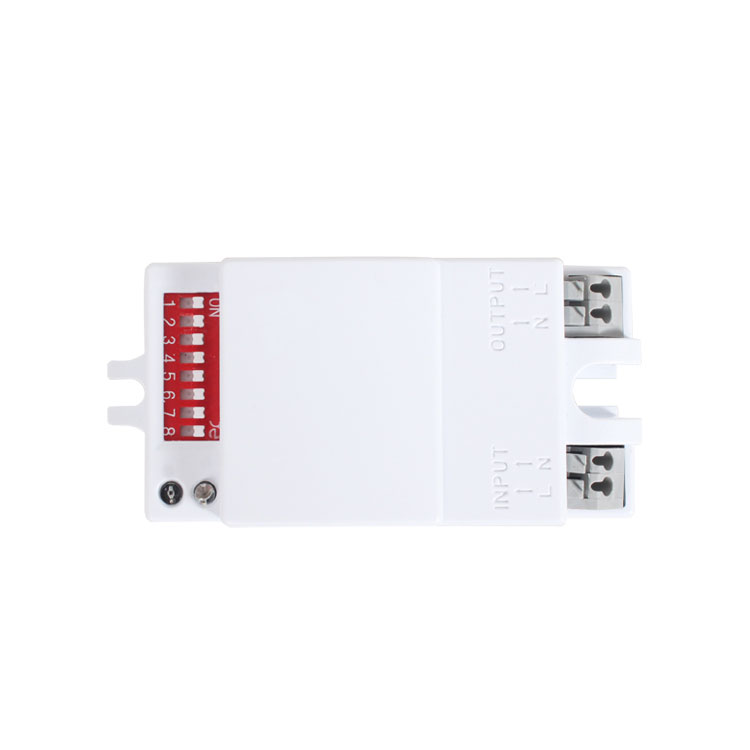

Mikrohullámú érzékelő PD-MV1027-Z Utasítás

Termék méret

Specifikációk

Áramforrás: 220-240VAC, 50Hz / 60Hz
HF rendszer: 5,8 GHz CW elektromos hullám, ISM sáv
Névleges terhelés: 1200W Max. bármilyen terhelés
Védelmi szint: IP20, II. Osztály
Átviteli teljesítmény: <0,2 mW
Detektálási szög: 360 °
Érzékelési tartomány: 2m-4m-6m-8m (sugarak) (állítható)
Időbeállítás: 8 másodperc-1 perc-6 perc-12 perc-20 perc, (állítható)
Fényvezérlés: 10LUX-50LUX-150LUX-> 2000LUX, (állítható)
Telepítési hely: beltérben, mennyezetre szerelhető
Üzemi hőmérséklet: -15 ° C ~ + 70 ° C

Összegzés

A Fal 180 ° érzékeli a mikrohullámú érzékelőket egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360 °, üzemi frekvenciája pedig 5,8 GHz. A doppler elvén alapszik, amely integrálja a kibocsátó és a fogadó részt. A 180 ° -os fal érzékeli a mikrohullámú érzékelőket, amelyek MCU-t (mikrovezérlő egységet) alkalmaznak, ami nagymértékben növeli annak pontosságát és csökkenti a hibaarányt. Ha finom megjelenésű és kompakt felépítésű. Üvegből vagy műanyagból készült lámpaernyővel függetlenül csatlakoztatható a terhelésekhez, vagy egyszerűen felszerelhető a világítás belsejébe. Széles körben alkalmazzák az átjáróban, mosdóban, liftben, háztartásban vagy más közterületen a biztonság védelme vagy az energiatakarékosság érdekében. Számos műszaki szabadalomra érvényes, és tökéletes választás intelligens életviteléhez.

Fal 180 ° érzékeli a mikrohullámú érzékelőket Az MCU segítségével pontosan kiszámítja a kapcsolási információkat, és pontosan szabályozza a bekapcsolandó relét a szinusz hullám nulla pontján, így minden terhelés bekapcsol. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt. A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-es lámpák, az energiatakarékos lámpák és a fénycsövek különböző kapacitású kondenzátorokkal rendelkeznek. Ez a váltók katasztrófája.

Néha egy 50 W-os LED-es lámpa 80 és 120 A közötti túlfeszültségeket képes létrehozni. A 10A rendes relé csak a beáramló áram háromszorosát képes ellenállni, és valószínű, hogy a relé néhány nap vagy többször megszakad. Éppen ezért a piacon lévő hagyományos érzékelők rövid élettartammal és kis terhelési árammal rendelkeznek.

Ennek a problémának a leküzdése érdekében ez a termék fejlett digitális precíziós számításokat alkalmaz, amelyek bekapcsolják a terhelést, amikor a szinusz hullám nulla potenciállal rendelkezik, ezáltal megoldva a terhelés túlfeszültség áram problémáját, nagymértékben növelve a terhelhetőséget és meghosszabbítva a termék élettartamát. A sorozatgyártás szenzor technológiájának legújabb vezérlési módja bármilyen terhelést könnyedén vezérelhet. Ez egy közepes és csúcskategóriás termék. Jóllehet a költségek növekednek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság megválasztásával.

Az érzékelő információi

Beállítási mód: DIP kapcsoló

Érzékelési tartomány beállítása (érzékenység) S1 S2
A detektálási tartomány az a kifejezés, amelyet a nagyjából a földre vetett kör sugarainak leírására használnak, ha 3 m magasságban telepítik. Ha a kapcsolót BE állásba kívánja állítani, akkor a "KI" értéke "0". Olvassa el a kapcsoló helyzetének megfelelő táblázatának jobb oldali ábráját az érzékelési tartományig.

Megjegyzés: A termék használatakor állítsa be az érzékenységet (érzékelési tartományt) a megfelelő értékre, de maximumra, hogy elkerülje a rendellenes reakciót, amelyet a fújó levelek és függönyök, a kicsi állatok vagy a hatalom zavarása okoz. rács és elektromos berendezések. A fentiek mindegyike hibajelzéshez vezet. Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás okozza az érzékelő indukcióját, ezért amikor a funkció tesztelése alatt áll, kérjük, hagyja el az indukciós régiót, és ne mozogjon, hogy megakadályozza az érzékelő folyamatos működését.

Időbeállítás S3 S4 S5

A 180 ° -os fal érzékeli a mikrohullámú érzékelőket 8 másodperc és 20 perc között lehet meghatározni. Az idő letelte előtt észlelt mozgások újraindítják az időzítést. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési tartomány beállításához és a sétateszt elvégzéséhez. Ha a kapcsolót BE állásba állítja, akkor az UV \ OFF állásban "0". Olvassa el a kapcsoló helyzetének megfelelő táblázatot a késleltetési időig.

A 180 ° -os fal érzékeli a mikrohullámú érzékelőket főleg a késleltetési idő beállítására szolgál a jel észlelésétől és a fény automatikus bekapcsolásától a fény automatikus kikapcsolásáig. A késleltetési időt meghatározhatja gyakorlati igényeinek megfelelően. De inkább csökkentse a késleltetési időt az energiatakarékosság érdekében, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, vagyis a késleltetési idő letelte előtt észlelt mozgások újraindítják az időzítőt, és a fény folyamatosan világítani kezd csak akkor, ha az észlelési tartományban van ember.

Fényvezérlés beállítása S6 S7 S8

Fal 180 ° -kal érzékeli a mikrohullámú érzékelőket a 10 ~> 2000 LUX tartományban lehet meghatározni. Ha a kapcsolót ON állásba állítja, akkor az UV \ OFF állásban "0". Olvassa el a kapcsoló helyzetének megfelelő táblázatában látható jobb oldali fényszabályozó értéket.

Jellemzők

1. Nem sugárzási ártalom: adóteljesítménye kisebb, mint 0,2 mW, ami nem károsítja az emberi testet.

2. Erős anti-interferencia képesség, a -15 ° C - + 70 ° C hőmérsékleti tartományban működhet.

3. A frekvencia állandó, és a frekvenciasáv nem fog bekövetkezni a frekvenciatartományban.

Alkalmazások

A mikrohullámú sütő behatolhat az üvegbe, a műanyagba és a fába, így a mikrohullámú érzékelő bizonyos vastagságú üvegből, műanyagból vagy fából készült árnyékolóba telepíthető. Például a világításban történő alkalmazással csak akkor módosíthatja a közös világítást automatikus érzékelő világítássá, ha az alábbi ábra szerint csatlakozik.

A világítás belsejében történő alkalmazás számos gyakorlati felhasználást jelent. A mennyezet vagy a padló belsejébe is telepíthet egy vagy többet az egész folyosó irányítására. Barátságos emlékeztető: Ha két vagy több mikrohullámot együtt telepít, 4 méter távolságot kell tartania egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

1– A rázó tárgyra történő telepítés hibajelzéshez vezet.
2– A szél által fújt remegő függöny hibajelzéshez vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3– Ha a forgalom foglalt, ott telepítve hibajelzéshez vezet.
4ã € A közeli néhány berendezés által okozott szikrák hibajelzéshez vezetnek.

- Kérjük, erősítse meg előzetes telepítéssel.
- Biztonsági okokból, kérjük, a telepítés és leszerelés előtt kapcsolja ki az áramot.
- A nem rendeltetésszerű működésből eredő veszteségekért a gyártó nem vállal felelősséget.
