RED minősítésű mikrohullámú érzékelők

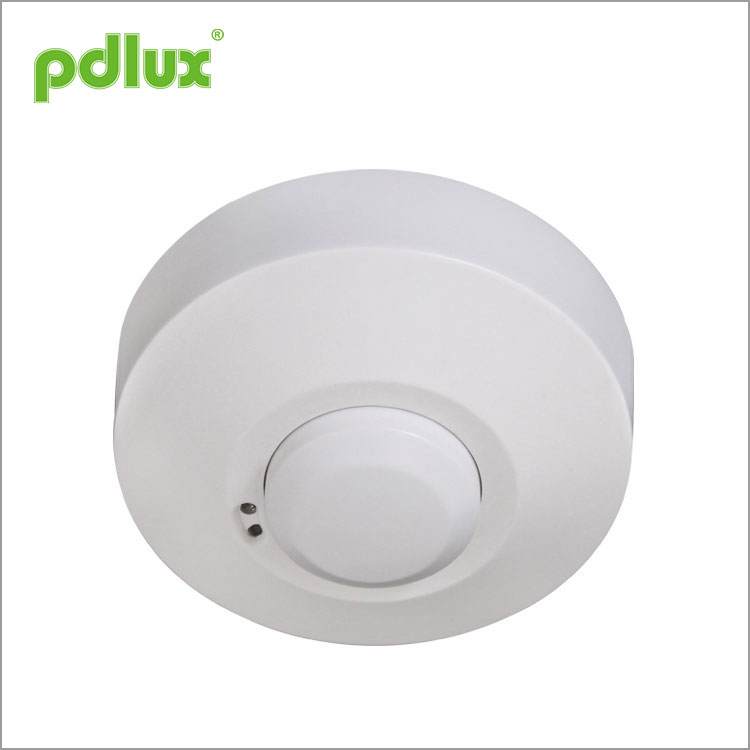

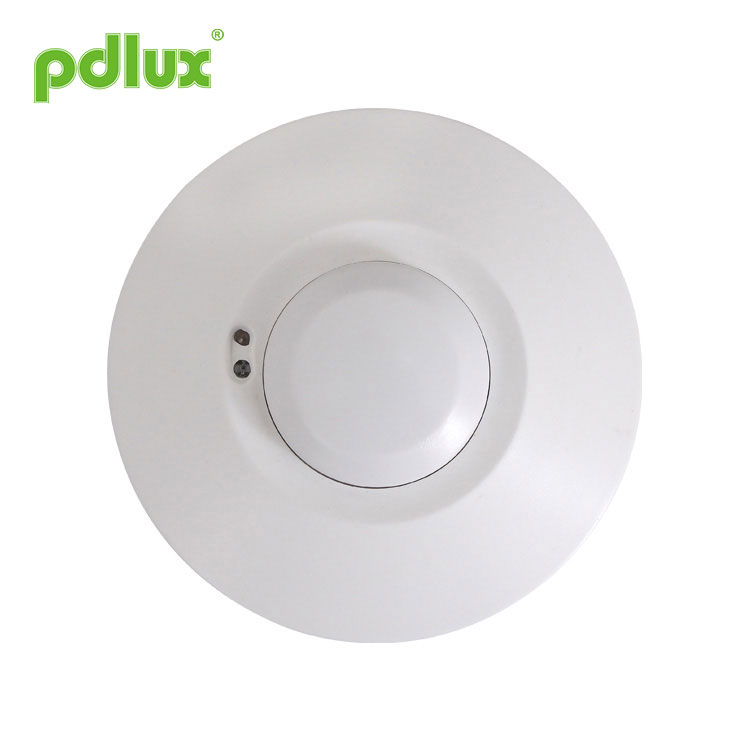

PDLUX PD-MV1012-Z
A RED minősítésű mikrohullámú érzékelők az MCU segítségével pontosan kiszámolják a kapcsolási információkat, és pontosan szabályozzák a szinuszhullám nulla pontján bekapcsolandó relét úgy, hogy minden egyes terhelés be legyen kapcsolva. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt.

Kérdés küldése

PD-MV1012-Z mikrohullámú érzékelő utasításai

RED Certified Microwave Sensors

Összegzés

A RED minősítésű mikrohullámú érzékelők a mikrohullámú doppler-effektus szerint széles körben alkalmazhatók automatikus vezérlő kapcsolóként, ATM biztonsági rendszerként és automatikus videovezérlő rendszerként, valamint más automatikus indukciós vezérlő területekként . A detektálás módjának az alábbi előnyei vannak az alábbiakhoz képest: 1. Érintés nélküli érzékelés, 2. Alkalmas rossz környezetben, immunizálva a hőmérséklettel, a páratartalommal, a zajjal, a levegővel, a porral, a fényvel szemben. 3. RF interferencia képesség, 4. Átviteli teljesítménye csak 0,2 mW, Nem károsítja az emberi testet. Egyszerű telepítés + egyszerű vezetékezés. Megfelelő mikroprocesszoros integrátort használunk, nem csak a nagy érzékenységhez és a széles észlelési tartományhoz, és nagyon megbízható munkánál a hibaarány rendkívül alacsony, stabilan működik a hőmérsékleti tartományban: - 15 ~ + 70 Celsius fok.


A RED minősítésű mikrohullámú érzékelők az MCU segítségével pontosan kiszámolják a kapcsolási információkat, és pontosan szabályozzák a szinuszhullám nulla pontján bekapcsolandó relét úgy, hogy minden egyes terhelés be legyen kapcsolva. A szinusz hullám nulla pontján elkerülik a szinusz hullám nagyfeszültségének bekapcsolásakor a hagyományos vezérlési mód okozta bekapcsolási áram problémát, különösen a nagy kapacitású kondenzátor által a nagy áram hatására keletkező nagy áramerősség-relét. feszültség terhelés alatt. A jelenlegi elektromos terhelések diverzifikációja miatt különösen a LED-es lámpák, az energiatakarékos lámpák és a fénycsövek különböző kapacitású kondenzátorokkal rendelkeznek. Ez a váltók katasztrófája. Néha egy 50 W-os LED-es lámpa 80 és 120 A közötti túlfeszültségeket képes létrehozni. A 10A rendes relé csak a beáramló áram háromszorosát képes ellenállni, és valószínű, hogy a relé néhány nap vagy többször megszakad. Éppen ezért a piacon lévő hagyományos érzékelők rövid élettartammal és kis terhelési árammal rendelkeznek.


Ennek a problémának a leküzdése érdekében a RED minősítésű mikrohullámú érzékelők fejlett digitális precíziós számítást alkalmaznak a terhelés bekapcsolására, amikor a szinusz hullám nulla potenciállal rendelkezik, ezáltal megoldva a terhelés túlfeszültség áramának problémáját, jelentősen növelve a terhelhetőséget és meghosszabbítva a készülék élettartamát. termék. A sorozatgyártás szenzor technológiájának legújabb vezérlési módja bármilyen terhelést könnyedén vezérelhet. Ez egy közepes és csúcskategóriás termék. Jóllehet a költségek növekednek a hagyományos változathoz képest, a termék megbízhatósága és élettartama jelentősen megnő. Ez a termék egyenlő a nyugalom és a biztonság megválasztásával.


RED Certified Microwave Sensors


Érzékelő információ

RED Certified Microwave Sensors

1ïŽ Vegye le a felső fedelet az óramutató járásával ellentétes irányba forgatva (lásd 1. ábra), majd húzza meg a középső fedelet rögzítő két csavart (lásd 2. ábra);
2. Tartsa az aljzatot a mennyezetnél és jelölje meg a furatokat (lásd a 3. ábrát), ügyelve a mennyezet bármelyik vezetékére;
3. fúrja ki a furatokat, helyezzen be dugókat (átmérő 6 mm) (lásd a 4. ábrát);

RED Certified Microwave Sensors

4¼¼ŽDugja be a tápkábelt és töltse be a vezetéket az alapfuratokon (lásd az 5. ábrát);
Csavarja be az alapot a helyére (lásd 6. ábra);
Csatlakoztassa a hálózati tápegységet és a töltővezetéket a csatlakozó terminálhoz a csatlakozóvezeték jelölése szerint.
Zárja le a középső fedelet (lásd a 6. ábrát), és állítsa a gombot a beállításhoz;
Helyezze be az üvegárnyékot, és fordítsa el az óramutató járásával megegyező irányba (lásd 6. ábra).


RED Certified Microwave Sensors

Érzékelési tartomány beállítása (érzékenység)

RED Certified Microwave Sensors
Az érzékelési tartomány az a kifejezés, amelyet a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarainak leírására használnak, miután az érzékelő fényét 2,5 m magasságba szerelték. A detektálás vezérlőjét fordítsa el teljesen az óramutató járásával ellentétes irányba, hogy kiválassza a minimális érzékelési tartományt (kb. 1 m sugár) ), és teljesen az óramutató járásával megegyező irányban válassza ki a maximális érzékelési tartományt (kb. 8 m sugarú).

MEGJEGYZÉS: A fenti észlelési tartomány olyan személy esetében érhető el, aki középső alakjával 1,6 m és 1,7 m között van, és 1,0 ~ 1,5 m / sec sebességgel mozog. ha az ember testalkata, alakja és mozgási sebessége megváltozik, akkor az észlelési tartomány is megváltozik.


FIGYELEM: RED minősítésű mikrohullámú érzékelők használatakor állítsa be az érzékenységet a megfelelő helyzetbe, kérjük, ne állítsa a maximális érzékenységet, hogy elkerülje a termék normális működését a rossz mozgás miatt. Mivel az érzékenység túl magas, könnyen felismerhető a rossz mozgás szél által fújja a leveleket és függönyöket, a kis állatokat, és a rossz mozgás az elektromos hálózat és az elektromos berendezések interferenciájával. Mindazok az ólomtermékek nem működnek normálisan!
Ha a termék nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.


Idő beállítás

RED Certified Microwave Sensors
A fény beállítható úgy, hogy kb. 8 mp (fordítsa el teljesen az óramutató járásával ellentétes irányba), és legfeljebb 12 perc (fordítsa el teljesen az óramutató járásával megegyező irányba). Az idő letelte előtt észlelt mozgások újraindítják az időzítést. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési zóna beállításához és a sétateszt elvégzéséhez.

MEGJEGYZÉS: miután a lámpa kikapcsol, kb. 1 másodpercig, mielőtt újra képes lenne észlelni a mozgást. A fény csak a mozgás hatására fog bekapcsolni, ha ez az időszak letelt.


Fényvezérlés beállítása

RED Certified Microwave Sensors
A választott fényválasztási küszöb végtelenül kb. 2-2000lux. Forgassa teljesen az óramutató járásával ellentétes irányba, hogy kiválassza az alkonyattól hajnalig működést körülbelül 2 luxon. Forgassa teljesen az óramutató járásával megegyező irányba, hogy kiválassza a nappali üzemmódot kb. Az érzékelési zóna beállításakor és a járási teszt nappali fényben történő végrehajtásakor a gombot teljesen az óramutató járásával megegyező irányba kell forgatni.

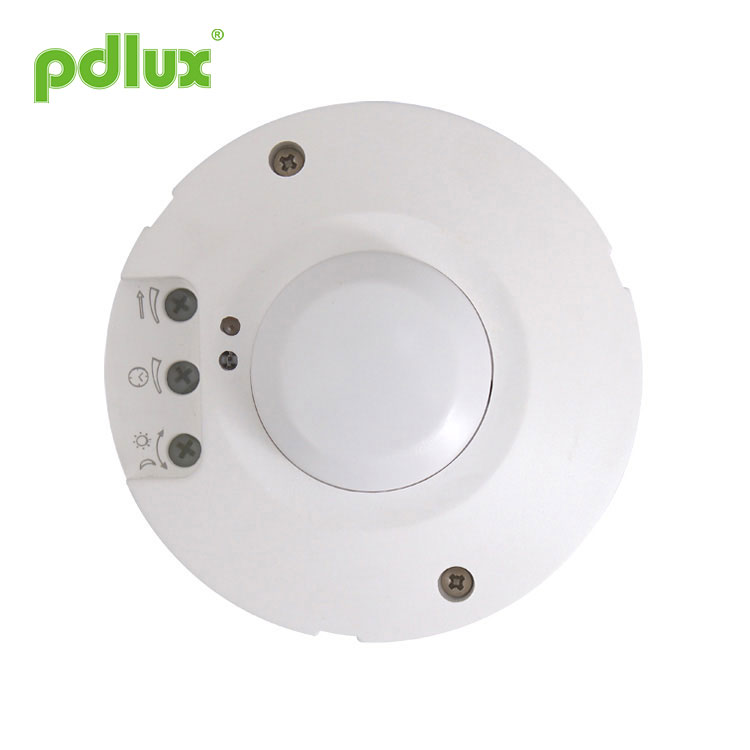

JEGYZET: kérjük, ne állítsa a három funkcionális gombot feleslegessé. Ennek oka, hogy a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, a három alkatrész mindegyikében található egy kis dugó. A gombok elejétől a végéig történő beállításakor a túlzott elfordulás károsítja a dugót és a 360 ° -os vezetést. megállás nélkül forduljon meg. A beállítási tartomány 270 °, kérjük, figyeljen erre.


Hibaelhárítás
RED Certified Microwave Sensors
RED Certified Microwave Sensors
Kérjük, erősítse meg a szakma telepítésével.
Kérjük, a telepítés és leszerelés előtt kapcsolja ki az áramellátást.
Biztonsági okokból győződjön meg róla, hogy áramtalanította.
A nem megfelelő működés veszteségeket okozott, a gyártó nem vállal felelősséget.
