24 GHz-es Doppler radar sebességérzékelő

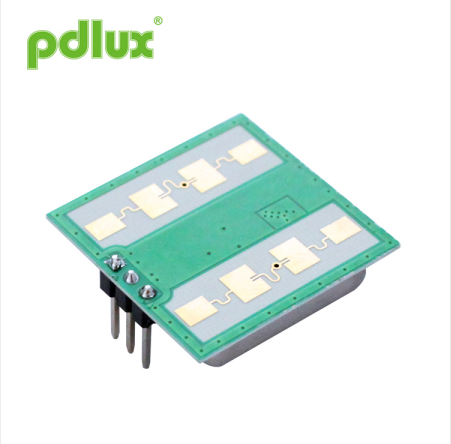

A 24 GHz-es doppler-radar sebességérzékelő K-sávú doppler adó-vevő modul. Ez egy saját tervezésű lapos antenna, amely jól illeszkedő adásokkal és vételekkel rendelkezik.
Modell:PD-V11H
Kérdés küldése
24 GHz-es Doppler radar sebességérzékelő
|
Alkalmazás
|
A 24 GHz-es Doppler Radar Sebességérzékelő K-sávú Doppler adó-vevő modul. Ez egy saját tervezésű lapos antenna, amely jól illeszkedő adásokkal és vételekkel rendelkezik.
Újraszámoltuk és átrendeztük a belső elrendezést, hogy értelmesebb legyen. Stabilabbá tegye az érzékelő fő frekvenciáját. Ezek az a's tervezési szabadalmaink a környezeti hőmérséklet szélesebb tartományára.
A V11-H alacsonyabb zajszinttel, nagyobb felbontással és nagyobb érzékenységgel rendelkezik. Beépített antisztatikus funkció. A hagyományos hasonló termékekhez képest a teljesítmény stabilabb és megbízhatóbb.
A V11-M és a V11-L különböző érzékenységek, amelyek a felhasználó igényei szerint testreszabhatók.
Ez az érzékelőmodul-sorozat ideális automatikus világításhoz. Biztonsági tartomány viselkedési behatolásérzékelő érzékelő. Az EN 300440-V2.1.1, EN 62479: 2010 RED direktíva szerint – 2014/53/EU Az FCC 15.249. része szerint EN 62321, ROHS direktíva szerint - 2011/65/EU REACH direktíva szerint - 1907/2006/EC |
|
Paraméter |
Megjegyzések |
Min |
Typ |
Max |
Egységek |
|
Tápfeszültség |
Vcc |
3.0 |
5.0 |
5.25 |
V |
|
A jelenlegi felhasználás |
Icc |
20 |
35 |
38 |
mA |
|
Üzemmód |
PW tápellátással 3-15mA-es üzemi áramot vezérelhet |
||||
|
Impulzus ismétlődési frekvencia |
1-10 |
KHz |
|||
|
Üzemi hőmérséklet |
Top |
-30~+85+100 (max.) |
℃ |
||
|
Tárolási hőmérséklet |
Tstg |
-10 |
+60 |
℃ |
|
|
Stabil idő |
|
<5 |
μSec |
||
|
Frekvencia beállítása |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Kisugárzott teljesítmény (EIRP) |
Ajakbiggyesztés |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Impulzus szélesség |
>3 μSec |
||||
|
Tárolási környezeti páratartalom |
45% ~ 65% |
RH |
|||
Megjegyzés1: A kisugárzott emissziót úgy tervezték, hogy megfeleljen az FCC szabályainak.
2. megjegyzés: A vett jelerősséget (RSS) az 1 Ways 70 dB-es útveszteséggel mérik.
Megjegyzés 3: A zajfeszültségeket 10 Hz és 100 Hz között mérik a kimeneti porton, visszhangtalan kamrában.
Megjegyzés 4: Impulzus üzemmód
