24 GHz-es otthoni biztonsági behatolási radarérzékelő
A Pdlux több mint 30 éve specializálódott a 24 GHz-es otthoni biztonsági behatolási radarérzékelőkre. Ez az érzékelő egy kompakt modul, amely egy milliméteres hullámérzékelőt és egy MCU-t integrál a gesztusalapú, érintésmentes vezérléshez. Felismeri a kézmozdulatokat 10-30 cm-en belül több szögből, és támogatja a különböző parancsokat a lengésszámláláson keresztül. Érintésmentes módot kínál az ajtók, lámpák és egyéb elektronikai eszközök működtetésére, így ideális otthoni biztonsághoz és automatizáláshoz.
Modell:PD-V18-M1
Kérdés küldése

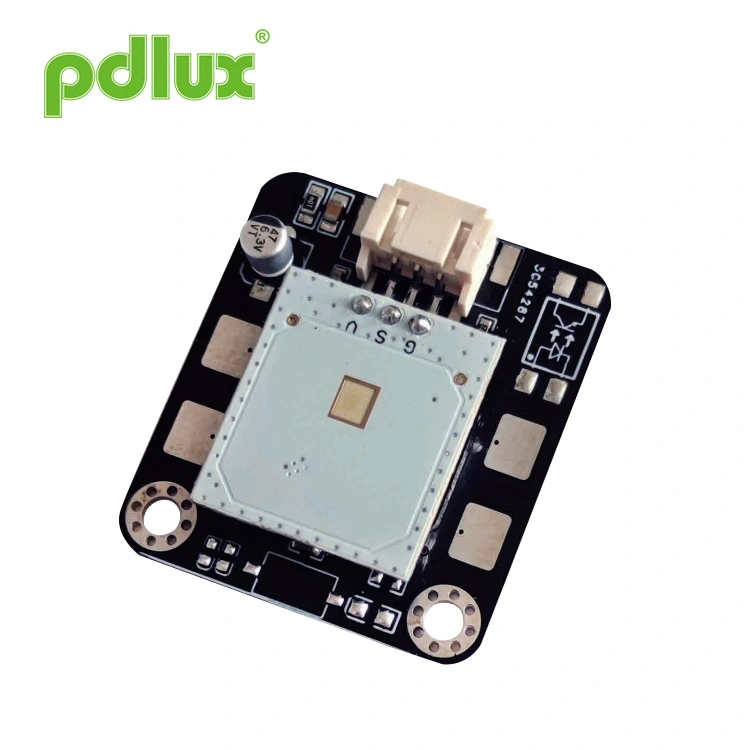

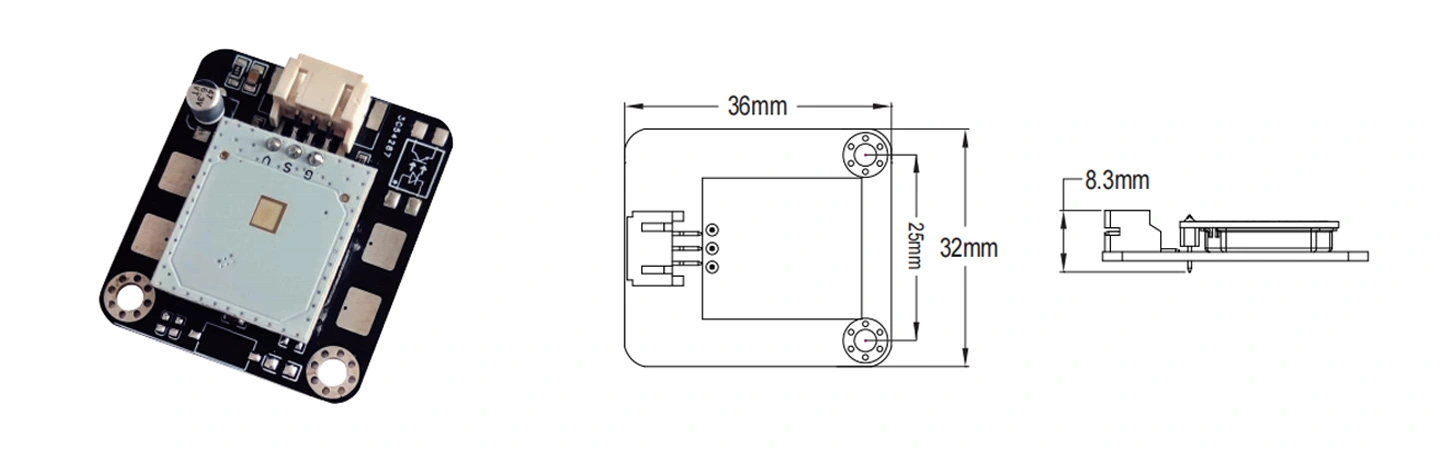

A PD-V18-M1 egy szupermilliméteres hullámérzékelőből és egy erősítő áramkörből + MCU-ból álló alkalmazásmodul.
érintésmentes vezérlésre tervezték. Nevezhetjük vezérlőmodulnak is a közeli hullám érzékelésére. Alkalmazása
A forgatókönyvek nagyon kiterjedtek, különböző szögekből irányíthatja az elektromos munkát, vagy egy kézmozdulattal kikapcsolhatja
10-30cm, és akár különböző produkciókat is generálhatsz a lengésszámmal. Például: egy hinta nyitáshoz
az elektromos ajtó; két hinta a világítási rendszer kinyitásához.
Különösen a járvány megkeresztelkedése után az emberek szívből ellenállnak a nyilvános kapcsolat kapcsolónak. Erre való
Ennek oka, hogy kifejlesztettünk egy hullámérzékelő rendszert, amely hasonló elektromos és elektronikus berendezésekhez is alkalmazható
termékek, így több teret kaphat a fantáziának.
Ez egy kifejezetten érintésmentes vezérlésre tervezett alkalmazásmodul. A tervezés kezdetén teljes mértékben
figyelembe vette a termékek alkalmazását különböző termékekben, ezért speciálisan a milliméteres hullámú mobil szenzort terveztük
(24,125 GHz) hangerőt ultrakicsire, a jelerősítő áramkört és az MCU-t pedig PCB-re tervezték,
amely kompakt és stabil volt. A 10-30 cm-es tartományban alkalmazható modulok elektromos készülékeket vezérelhetnek
egy kézlegyintéssel. A felhasználók szükség szerint alkalmazhatják különböző termékekre. Az érzékelési távolság testreszabható
az ügyfél igényei szerint.
| Paraméter | Megjegyzések | Min | Typ | Max | Egységek |
| Tápfeszültség | Vcc | 3.0 | 5.0 | 5.2 | V |
| Jelenlegi fogyasztás | Icc | 10 | 18 | 20 | mA |
| Kimeneti kapacitás | Top | -30~+85 | -30~+85 | -30~+85 | ℃ |
| Tárolási hőmérséklet | Tstg | -10 | -10 | +60 | ℃ |
| Frekvencia beállítása | f | 24.000 | 24.125 | 24.250 | GHz |
| Kisugárzott teljesítmény (EIRP) | Ajakbiggyesztés | <2.0 | <2.5 | <3.0 | mW |
| Tárolási környezeti páratartalom | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | 45% ~ 65% | RH |

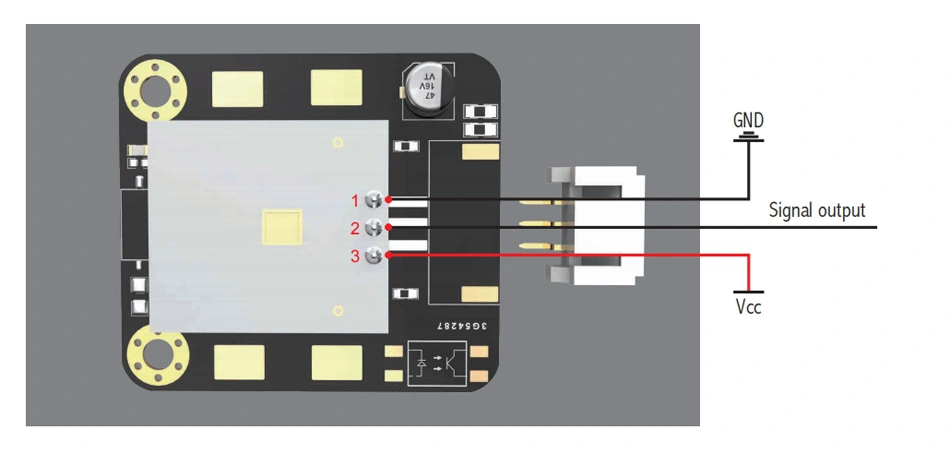

Az alkalmazásmodul interfésze egy tűs fejléc
2,0 mm x 3 tűs osztás.
Megjegyzés: Ennek a modulnak a rögzített feszültsége 5 V, ha 3 V-ra kapcsolják,
teljesítménybeli különbségek lehetnek.
1. A berendezés károsodásának elkerülése érdekében óvatosan kell eljárni. Az ESD védelmi intézkedéseket egyáltalán meg kell tenni
a tárolás, kezelés, összeszerelés és tesztelés szakaszai. Ne érintse meg ennek a modulnak a radarantennáját és érintkezőit, és ne is
érintse meg a tűket multiméterrel a méréshez.
2. A kültérre telepített PD-V18-M1 esetén az érzékelő képes érzékelni az esőcsepp jelét, ha esik. Vagyis az esős napon a szabadba telepített radardetektor képes érzékelni az esőcseppeket.
A használt milliméteres hullámérzékelő miatt a fém anyag nem használható az érzékelő előtt, a ház anyagaként műszaki műanyagot kell használni. Mivel kis teljesítményű jeladó-vevőről van szó, a burkolat vastagsága is bizonyos fokú jelcsillapítási különbséget mutat. Megrendelés előtt a felhasználónak teljeskörűen ismertetnie kell a használati környezetet és a követelményeket, szükség esetén a beszerelésre szoruló termékeket a részünkre bocsátják, személyre szabva.
Ennek a terméknek a hatása kissé eltérhet, ha különböző termékeken használják. A felhasználók kérhetik az érzékenységi vágású változat megrendelését, a speciális igényeket pedig előre elmagyarázzák a PDLUX-szal. Különböző érzékelők és szoftveralgoritmusok választhatók a felhasználó eltérő igényei szerint.
Ez a modul 3V-5V interferenciamentes egyenáramú tápegységgel működik.
Mi történhet:Az érzékelési tartományon belül mozgó tárgy hiányában a tesztelt hibás működést általában erős interferenciaforrás okozza. Például a soros tápkábelen keresztüli interferencia; Például a mobiltelefonok által okozott interferencia; Például az ív által okozott erős interferencia a hegesztőgép hegesztése során. Kérjük, még egyszer ellenőrizze a fenti interferenciaforrások jelenlétét.
A fenti emlékeztetőket figyelmesen olvassa el és értse meg.
