Nagy teljesítményű mikrohullámú induktor

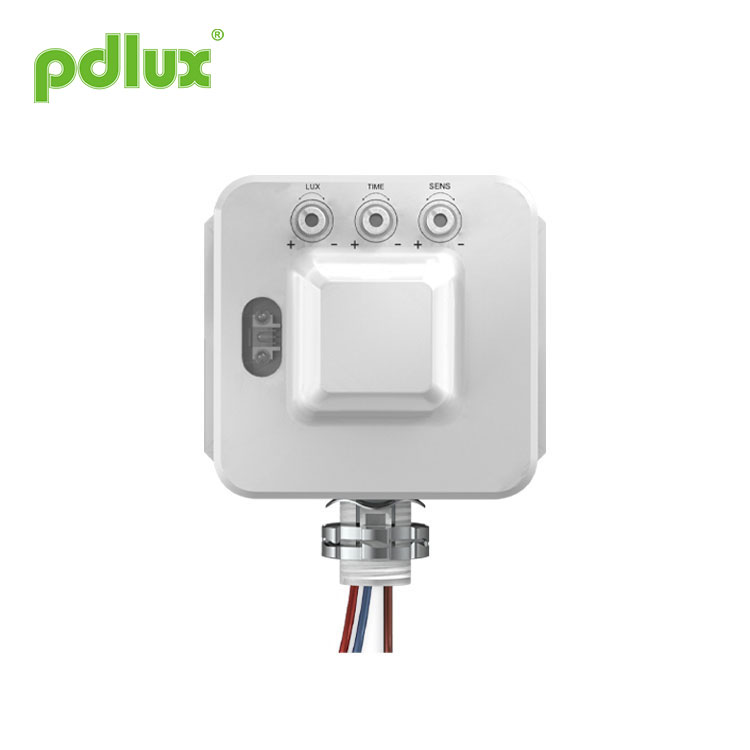

Mikrohullámú érzékelő PD-MV1009 utasítás

A nagy teljesítményű mikrohullámú induktor specifikációi

AZ ÉRZÉKELŐRE VONATKOZÓ INFORMÁCIÓK

FUNKCIÓ

AUTO = "AUTO" mód, engedélyezze az érzékelő észlelését BE = Mindig be van kapcsolva, körülbelül hat órával később kapcsoljon „AUTO” módba OFF = Mindig ki van kapcsolva, körülbelül hat órával később kapcsoljon "AUTO" módba - LUX: Ha a fényerő kisebb, mint 10 LUX, akkor a fényt kapcsolja be éjszakai használatra. Ha a fényerő kisebb, mint 50 LUX, engedélyezze a világítás bekapcsolását, ha a környezeti fényerő nem elegendő. Ha a fényerősség meghaladja az 1000 LUX értéket, akkor kapcsolja be a fényt, ha nappal használja. IDŐ: Állítsa be a terhelés késleltetését. A késleltetés kb. 8 másodperc, ha 8 másodpercre kapcsol. Az késleltetés körülbelül 12 perc, amikor 12 percre kapcsol. â ‘¢ SENS: Érzékelési távolság: két méter; ez egy hozzávetőleges érték, amely az érzékelési objektum méretétől függően változik. Detektálási távolság: hat méter; ez egy hozzávetőleges érték, amely az érzékelési objektum méretétől függően változik. ez egy hozzávetőleges érték, amely az érzékelő objektum méretétől függően változik.

SPECIAL FUNKCIÓ

A távvezérlő rendelkezik a rundle beállítás funkcióval.

1. A LUX érték beállításához nyomja meg az 50 LUX gombot, az érzékelő kétszer villog, újra megnyomja és újra kétszer villog. Harmadszor nyomja meg; azt jelzi, hogy az egység belép a rundle beállítási módba, majd "10LUX" lesz használva DOWN gombként, ^^ 50LUX ^, a medián gomb, "> 1000" az UP gomb; Hét sebességfokozat van lent a "10LUX" gombot, az indikátor egyszer villog (egyszer kikapcsol), amikor a minimális értéket eléri, a jelző nem villog, és folyamatosan világít. Ha ebben a pillanatban nem állítja be az egységet, akkor három másodperccel később belép az érzékelési állapotba (állítsa be az érvényes időt tíz másodperccel az utolsó idő után); Ez vonatkozik a "> 1000" és "10LUX" gombokra is. Ha nem vagy kielégítő a beállított értékkel, vagy egyéb okokból megnyomhatja az "50LUX" gombot a középértékre való visszatérés után, miután a mutató háromszor villog, visszaállíthatja; a rundle beállító funkció automatikusan visszavonul, a beállított idő tíz másodperc a gomb legutóbbi bevitele után

2. Az időbeállítás beállítása, megegyezik a fenti beállítással, a különbség az, hogy az "5MIN" gomb megnyomásával az időbeállítás lép be, "8S" a DOWN gomb, a "5M" pedig a medián gomb , "12Mâ € fel gombként. Az időzítés beállításakor a minimális idő nyolc másodperc, a maximális idő 12 perc, egy sebességfokozat 30 másodpercnek felel meg.

3. A távolság beállítása, ugyanúgy, mint az 1. felsorolásban, nyomja meg a "6M" gombot, és adja meg a távolságbeállítási állapotot, a "2M" gombot használja a LE gombhoz, "6M" a visszatéréshez a mediánérték gombig, a „MAX”, amelyet UP gombként használunk, a minimális érték két méter (hozzávetőleges érték).

AZ ÉRZÉKELŐ MŰKÖDÉSI ELVE

Az érzékelő bekapcsolása után a kijelző 5 másodpercig folyamatosan világít (az időtartam változhat), 10 másodperccel később belépve az érzékelési állapotba, az érzékelő három gombján keresztül beállíthatja annak érzékenységét, késleltetési idejét, fényerejét. A jelző villog (függetlenül attól, hogy be van-e kapcsolva vagy sem), a rögzítés ideje négy másodperc az érzékelő bekapcsolása után. Ebben az időszakban bármit is használ az érzékelő, az nem fog aktiválódni, de a jelző az érzékelésnek megfelelően villog.

Amikor a távirányító bemenetre kerül - ON vagy OFF, az érzékelő mindig be / ki üzemmódba lép, a kimeneti be- és kikapcsolási jelet jelzi, a kijelző négy másodpercenként egy másodpercig bekapcsol. Csak hat órával később vonja vissza ezt a módot.

A távirányítóra és a helyi beállítás prioritására az utolsó beállítás vonatkozik. Ha az utolsó beállítás a távirányító, akkor az összes beállításra a távirányító beállítása vonatkozik. Ellenkező esetben az összes beállítás a helyi beállításoknak megfelelően történik.

Érzékelési tartomány beállítása (érzékenység) Az érzékelési tartomány az a kifejezés, amelyet arra használnak, hogy leírják a földön keletkező többé-kevésbé kör alakú érzékelési zóna sugarait, miután az érzékelő fényét 2,5 m magasságba szerelték, a legkisebb elérés (kb. 2 m sugarú kör) kiválasztásához fordítsa el teljesen az óramutató járásával ellentétes irányt. , és teljesen az óramutató járásával megegyező irányban válassza ki a maximális hatótávolságot (kb. 10 m sugarú). JEGYZET:a fenti észlelési távolságot olyan személy esetében kapjuk meg, aki középső alakjával 1,6–1,7 méter magas és 1,0–1,5 m / sec sebességgel mozog. ha az ember termete, alakja és mozgási sebessége megváltozik, akkor az észlelési távolság is változik. Idő beállítás A fény beállítható úgy, hogy kb. 8 másodperc (teljesen az óramutató járásával ellentétes irányban) és legfeljebb 12 perc (teljesen az óramutató járásával megegyező irányban) 12 percig maradjon BE állapotban. Az idő letelte előtt észlelt mozgások újraindítják az időzítést. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési zóna beállításához és a sétateszt elvégzéséhez. JEGYZET:miután a lámpa kikapcsol, kb. 1 másodpercig, mielőtt újra elkezdheti észlelni a mozgást. A fény csak akkor kapcsol be, amikor ez a periódus letelt. Fényvezérlés beállítása A választott fényválasztási küszöb végtelenül kb. 10-1000lux. Forgassa teljesen az óramutató járásával ellentétes irányba, hogy kiválassza az alkonyattól hajnalig működést 10 luxon. Forgassa teljesen az óramutató járásával megegyező irányba, hogy kiválassza a nappali üzemmódot körülbelül WOOlux értéknél. Az érzékelési zóna beállításakor és a járási teszt nappali fényben történő végrehajtásakor a gombot teljesen az óramutató járásával megegyező irányba kell forgatni. Jegyzet:kérjük, ne állítsa a három funkcionális gombot feleslegessé. Ennek oka, hogy a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, a három alkatrész mindegyikében található egy kis dugó. A gombok elejétől a végéig történő beállításakor a túlzott fordulat károsítja a dugót és 360 ° -ra vezet. megállás nélkül forduljon meg. A beállítási tartomány 270 °, kérjük, figyeljen erre.

FIGYELEM Nagy teljesítményű mikrohullámú induktor használatakor állítsa be az érzékenységet a megfelelő helyzetbe, kérjük, ne állítsa a maximális érzékenységet, hogy elkerülje, hogy a termék nem működne rendesen a helytelen mozgás miatt. Mivel az érzékenység könnyen túl nagy észleli a helytelen mozgást a szél fújja a leveleket és függönyöket, a kis állatokat, és a rossz mozgást az elektromos hálózat és az elektromos berendezések interferenciájával. Mindazok, akik vezetik a terméket, nem működik normálisan!

Ha a nagy teljesítményű mikrohullámú induktor nem működik megfelelően, próbáljon megfelelően csökkenteni az érzékenységet, majd tesztelje.

TELEPÍTÉSI UTASÍTÁS
(1) Kapcsolja ki az áramellátást.
(2) Vegye le az alsó állványt.
(3) Az alsó állványt felfújt csavarral rögzítik a kiválasztott helyzethez.
(4) Csatlakoztassa a tápfeszültséget és a terhelést az érzékelő csatlakozóvezeték-oszlopához a csatlakozási vezetékvázlat szerint.
(5) Az érzékelő az alsó állvány reteszelésére irányul és nyomja.

Fal Telepítés
(A telepítési módszer hasonló a mennyezetre történő telepítéshez)

ESETEKHEZ

A nemfémes objektumokba telepített vezérlő kapcsoló eszközök.
Széles körben alkalmazható otthoni \ piac \ irodaház \ gyár \ szálloda \ intézményben stb.
Ez a termék 12M magasságig telepíthető, amely alkalmas a nagy raktárba.

Ningbo Pdlux Electronic Technology Co., Ltd.
Add hozzá: 17F, a NingBo kereskedelmi épülete,
No 588, South Tiantong Rode, Yinzhou District, Ningbo, Kína
Tel .: 86-574-83008608 (20 sor) Fax: 86-574-83008609
E-mail: pdlux@pdlux.com Web: www.pdlux.com
