Digitális mikrohullámú érzékelő

A digitális mikrohullámú érzékelőt széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más nyilvános területeken a biztonság vagy az energiatakarékosság érdekében. Számos műszaki szabadalommal rendelkezik, és tökéletes választás az intelligens élethez

Modell:PD-MV1017MD-C

Kérdés küldése

Digitális mikrohullámú érzékelő

Összegzés

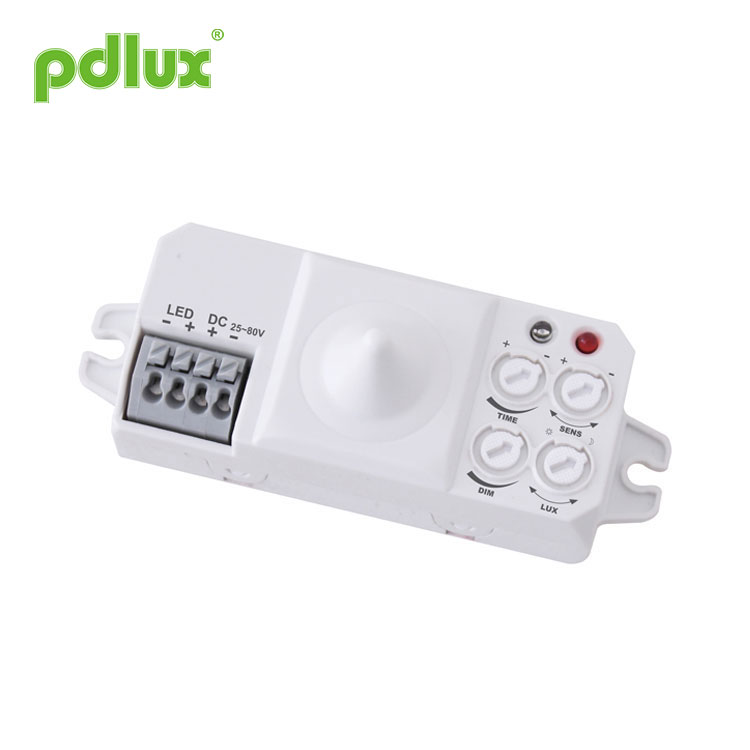

A PD-MV1017MD-C egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 5,8 GHz. A Doppler elvet alkalmazza a jelek kibocsátására és fogadására. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy egyszerűen beépíthető a világításba a nem fém lámpaernyővel. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából. Számos műszaki szabadalommal rendelkezik, és tökéletes választás az intelligens élethez.

Jellemzők
1. Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,3 mW, ami nem károsítja az emberi szervezetet.
2.LED speciálisan szabályozható érzékelő: automatikus indítási fényerő-szabályozás éjszaka mozgásjel nélkül; automatikus kilépés, ha a környezeti fény több mint 100 lux.
3.Százalékos szabályozható tartomány: 0% ~ 10%.

Műszaki adatok

Áramforrás: DC 25-80V
Kimeneti áram: <3A
Átviteli teljesítmény: <0,3mW
Üzemi hőmérséklet: -15°C~+70°C
Védettség: IP20, 2. osztály
Beépítési hely: beltéri, mennyezeti szerelés

HF rendszer: 5,8 GHz CW elektromos hullám, ISM sáv
Érzékelési szög: 360° (mennyezetre szerelhető)
Érzékelési tartomány: 1-8 m (sugár.) (állítható)
Időbeállítás: 8 mp-12 perc, (állítható)
Fényszabályozás: 10-1000LUX, (állítható)

Érzékelő információ

Alkalmazások
A mikrohullámú sütő áthatolhat az üvegen, a műanyagon és a fán, így a mikrohullámú érzékelő beépíthető a nem fém árnyékolóba. Például a LED-es világításban való alkalmazás, csak az alábbi ábrán látható kapcsolat létrehozásával tudja a gyakori LED-es világításokat automatikus érzékelésre cserélni.

A kapcsolat létrehozása:

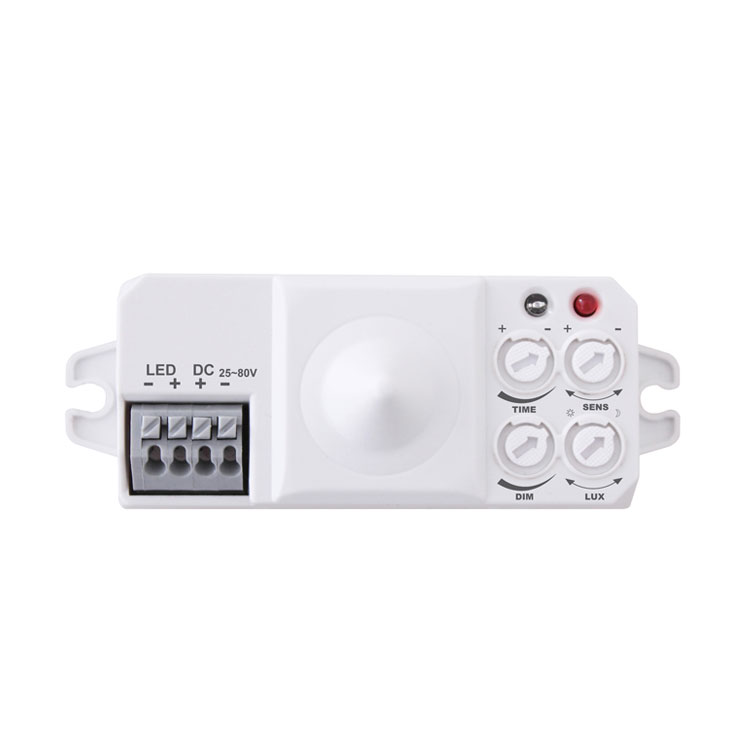

LED „+” „-”: csatlakoztassa a LED panelhez
DC „+” „-”: egyenáramú tápellátáshoz (DC 25-80 V) csatlakozik
A LED meghajtó teljesítményigénye: A kimeneti feszültség 25-80 V között van, állandó tápellátás 100 W-on belüli teljesítménnyel.

Értesítés:Mivel az érzékelő csatlakoztatva van a meghajtó teljesítmény kimenetéhez, és PWM-et használ a fény beállításához, ezért speciális követelményeket támaszt a meghajtó tápellátási módjával kapcsolatban. Általában aktuális mintavevő LED-meghajtóval telepítve. Ha a lámpa instabil vagy alacsony fényerővel működött, annak az az oka, hogy a LED-illesztőprogram nem illeszkedik az érzékelőhöz. Tehát a felhasználónak kell kiválasztania a megfelelő illesztőprogramot érzékelővel.
Ha azt tapasztalta, hogy a fény fényereje lassan felgyullad és csökken, vagy villogó jelenséget észlel alacsony fényerővel a tesztelés során. Ez nem az érzékelő problémája, hanem az érzékelővel nem egyeztetett hajtóerő miatt, kérjük, cserélje ki a meghajtót a megoldáshoz. a helyzet.

Első beállítási mód: potenciométer
Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

LED kijelző:
(1) Ha bármilyen beállítást végez a potenciométereken, a LED jelzőfény világít.
(2) A potenciométerek bármilyen beállításánál 1 másodperccel a beállítás befejezése után a LED jelzőfény kétszer felvillan, és nem világít, ekkor a rendszer megjegyzi és automatikusan kiszámítja a pontos funkciót a beállításhoz.

Figyelj!
Legyen lassú a potenciométerek forgatásakor, a folyamat során a beállítást követően automatikusan kiszámolja a pontos függvényt. Ellenkező esetben hiányzik a beállítás tökéletes funkciója.

(1)Időbeállítás
	Ha mozgásjelet észlel, a LED-es lámpa automatikusan bekapcsol. És ha nincs jel a késleltetési idő alatt (8 s ~ 12 perc), akkor automatikusan kikapcsol, és várhatóan 4 másodpercet kell várnia a következő észlelésig. Az ügyfél által meghatározott idő alatt észlelt mozgási jel pedig arra készteti a rendszert, hogy újraszámolja az időt. Javasoljuk, hogy a teszt során válassza ki a minimális időt, hogy energiát és időt takarítson meg.
(2) Érzékelési tartomány beállítása (érzékenység)
	Az érzékelési tartomány az a kifejezés, amely a 2,5 méteres magasságban történő felszereléskor a talajon lévő nagyjából köröntvény sugarait írja le. Az óramutató járásával ellentétes irányba történő teljesen elforgatáshoz a minimális távolság (kb. 1 m), az óramutató járásával megegyező irányban a maximális távolság (kb. 8 m). Ha változik a személy termete, alakja és mozgási sebessége, akkor az érzékelés is megváltozik, vagyis a nagyobb sebesség rövidebb érzékelési távolságot eredményez
Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az elektromos áram interferencia által okozott hibás mozgások által okozott rendellenes reakciókat. hálózat és elektromos berendezések. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
(3) Fényszabályozás beállítása
	10-1000 LUX tartományban határozható meg. Teljesen az óramutató járásával ellentétes irányba forgatni körülbelül 10 lux, az óramutató járásával megegyező irányban teljesen 1000 lux. A nappali sétateszt vagy az érzékelési tartomány beállítása során teljesen az óramutató járásával megegyező irányba kell elforgatni, ebben az esetben a LED-es lámpa folyamatosan világít a környezeti fénytől függetlenül.
(4) Százalékosan szabályozható világítás
	0% ~ 10% tartományban határozható meg. Ha a környezeti fény kevesebb, mint 70 lux, a rendszer elkezdi a fényerő-szabályozás módot. Ha a késleltetési idő alatt nem észlel jelet, akkor a százalékos megvilágításba lép. A jel észlelése után 100%-os megvilágításra tér vissza. Automatikusan kilép a fényerő-szabályozás módból, ha a környezeti fény meghaladja a 100 luxot. A fényerő-szabályozás digitálisan és függetlenül működik.

1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Néhány közeli berendezés által keltett szikrák hibareakcióhoz vezetnek.

A hiba és a megoldás

Hiba	Hiba oka	Megoldás
A terhelés nem működik.	A megvilágítás helytelenül van beállítva.	Állítsa be a terhelés beállítását.
	A teher megtört.	Változtassa meg a terhelést.
	Az áram ki van kapcsolva.	Kapcsolja be a készüléket.
A terhelés folyamatosan működik.	Folyamatos jel van az észlelési tartományban.	Ellenőrizze az érzékelési terület beállításait.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A lámpa nincs megfelelően beszerelve, így az érzékelő nem érzékel megbízható jeleket.	Állítsa be újra a telepítési helyet.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.)	Ellenőrizze az érzékelési terület beállításait.
A terhelés nem működik, ha mozgásjelet észlel.	A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi.	Ellenőrizze az érzékelési terület beállításait.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
