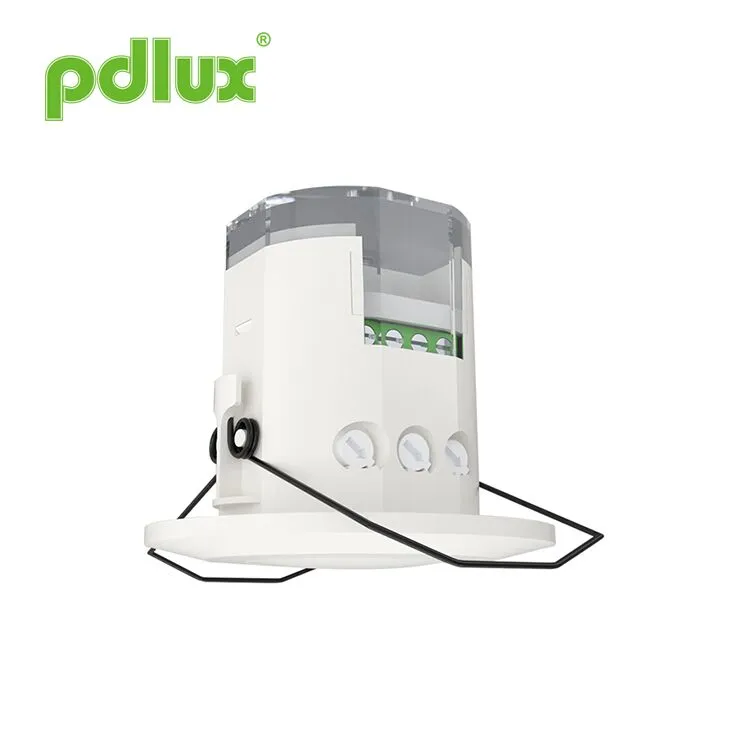

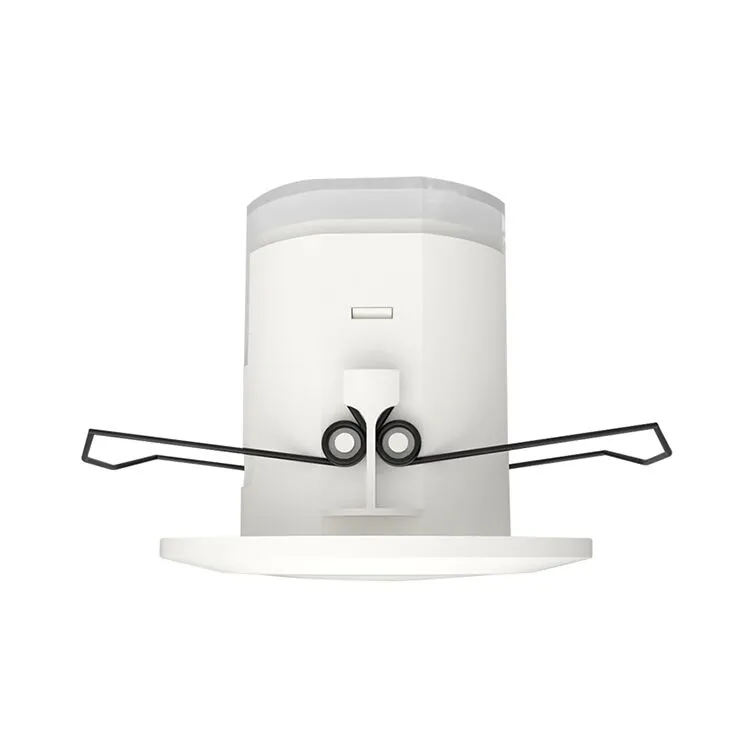

Doppler radar mikrohullámú mozgásérzékelő
A Doppler Radar Microwave Motion érzékelőt széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más nyilvános területeken a biztonság vagy az energiatakarékosság érdekében. Számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.
Modell:PD-MV1018B
Kérdés küldése
Doppler radar mikrohullámú mozgásérzékelő
Összegzés
Ez egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 5,8 GHz. Doppler elven alapul, amely integrálja a kibocsátást és a vételt. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy egyszerűen beépíthető a világításba üvegből vagy műanyagból készült lámpaernyővel. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából. Számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.
Jellemzők
1.Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,3mW, ami nem károsítja az emberi szervezetet.
2. Megbízható és stabil teljesítmény: RC szűrést és digitális szűrést alkalmaz a digitális feldolgozásban. A digitális nulla trigger technológiát is használja, vagyis a nulla pontnál automatikusan be- vagy lekapcsolódik. A Tyco nagy teljesítményű relét használja a kimenet vezérlésére, ami biztosítja a megbízható teljesítményt. Energiagazdálkodási chipet alkalmaz, hogy garantálja a stabil teljesítményt 100-240 VAC között.
Műszaki adatok
|
Áramforrás: 100-240VAC Teljesítmény frekvencia: 50/60Hz Névleges terhelés: 1100 W Max. volfrám (220-240 VAC) 550 W Max. fénycső és LED (220-240 VAC) 550 W Max. volfrám (100-130 VAC) 275 W Max. fénycső és LED (100-130 VAC) Átviteli teljesítmény: <0,2mW Üzemi hőmérséklet: -15°C~+70°C Védettség: IP20, II. osztály Időbeállítás: 8 másodperctől 12 percig (állítható) |
Érzékelési szög: 360° (mennyezeti felszerelés), 180° (falra szerelés) Érzékelési tartomány: 2-10m(sugár.) (állítható)、 (mennyezeti beépítés) 25m Max.(sugár.) (állítható) (falra szerelés) Fényszabályozás: 2-2000LUX (állítható) Beépítési hely: beltéri, mennyezeti szerelés HF rendszer: 5,8 GHz CW elektromos hullám, ISM sáv |
Érzékelő információ
A mikrohullámú sütő áthatolhat az üvegen, műanyagon és fán, így a mikrohullámú érzékelő beépíthető bizonyos vastagságú üveg, műanyag vagy fa árnyékolóba. Például a világításban való alkalmazás, csak az alábbi ábrán látható kapcsolat létrehozásával tudja a szokásos világításokat automatikusan érzékelõ világításra változtatni.
Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt szerel össze, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.
Első beállítási mód: potenciométer
| Érzékelési tartomány beállítása (érzékenység) | |
|
Az érzékelési tartomány az a kifejezés, amely a 2,5 m magasságban telepített nagyjából köröntvény sugarait írja le a talajon. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatása a minimális tartomány, az óramutató járásával megegyező irányban a maximális tartomány. |
|
Jegyzet:a fenti érzékelési tartomány egy 1,6-1,7 m magas, középső alkatú és 1,0-1,5 m/sec sebességgel mozgó személy esetében érhető el. ha a személy termete, alakja és mozgási sebessége megváltozik, az érzékelési tartomány is megváltozik. Értesítés:a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat interferenciája okoz. Elektromos felszerelés. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás indukciót okoz az érzékelőben, ezért amikor a funkciót teszteli, kérjük, hagyja el az indukciós tartományt, és ne mozogjon, hogy megakadályozza. az érzékelő folyamatos működése. Baráti emlékeztető:Ha két vagy több mikrohullámú sütőt szerel össze, akkor 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.
|
|
| Idő beállítás | |
|
8 másodperctől (teljesen az óramutató járásával ellentétes irányba) 12 percig (teljesen az óramutató járásával megegyezően) állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a járásteszt végrehajtásához. |
|
JEGYZET:Ha a lámpa automatikusan kikapcsol, 1 másodpercbe telik, mire az érzékelő készen áll egy újabb mozgás érzékelésére, vagyis csak az 1 másodperccel később észlelt jelek kapcsolhatnak be automatikusan. Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a lámpa automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
|
|
| Fényszabályozás beállítása | |
|
2-2000 LUX tartományban határozható meg. A gomb óramutató járásával ellentétes irányba történő teljesen elforgatásához körülbelül 2 lux, az óramutató járásával megegyező irányban pedig körülbelül 2000 lux. Amikor beállítja az érzékelési zónát és a járástesztet nappali fényben végzi, teljesen el kell forgatnia a gombot az óramutató járásával megegyező irányba. |
| Jegyzet:kérjük, ne állítsa túlzásba a három funkcionális gombot. Ennek oka, hogy a három funkcionális gomb közvetlenül az alkatrészekhez volt csatlakoztatva, mindhárom alkatrészben van egy kis ütköző, amikor a gombokat az elejétől a végéig állítja, a túlzott elforgatás károsítja az ütközőt, és 360°-os szögbe vezet. megállás nélkül megfordulni. A beállítási tartomány határa 270°, kérjük, figyeljen erre. | |
Telepítés
Kapcsolja ki az áramellátást.
Helyezze a menetes csöveket a tápkábelbe és a vezérlővezetékbe.
Csatlakoztassa a tápfeszültséget és a terhelést az érzékelővel a csatlakozási rajz szerint.
Forgassa a gombokat az ideális feltételekre
(Kérjük, határozza meg a beállításokat a fent említett BEÁLLÍTÁSI MÓDSZER ONE részben.)
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Egyes közeli berendezések által keltett szikrák hibareakcióhoz vezetnek.
A hiba és a megoldás
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A teher megtört. | Változtassa meg a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | Folyamatos jel van az észlelési tartományban. | Ellenőrizze az érzékelési terület beállításait. |
| A terhelés akkor működik, ha nem érzékel mozgásjelet. | A lámpa nincs megfelelően beszerelve, így az érzékelő nem érzékel megbízható jeleket. | Állítsa be újra a telepítési helyet. |
| A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlel. | A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó nem vállal felelősséget.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
