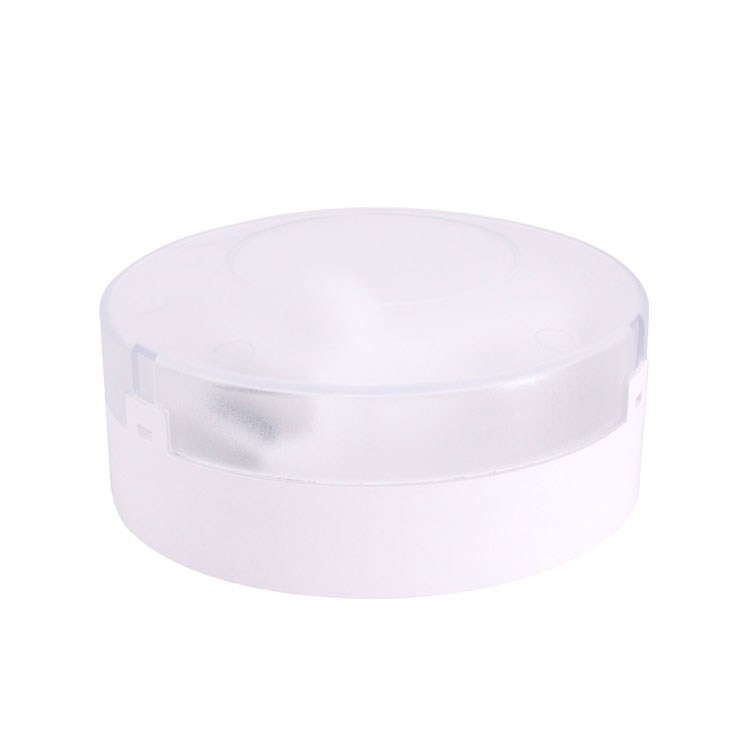

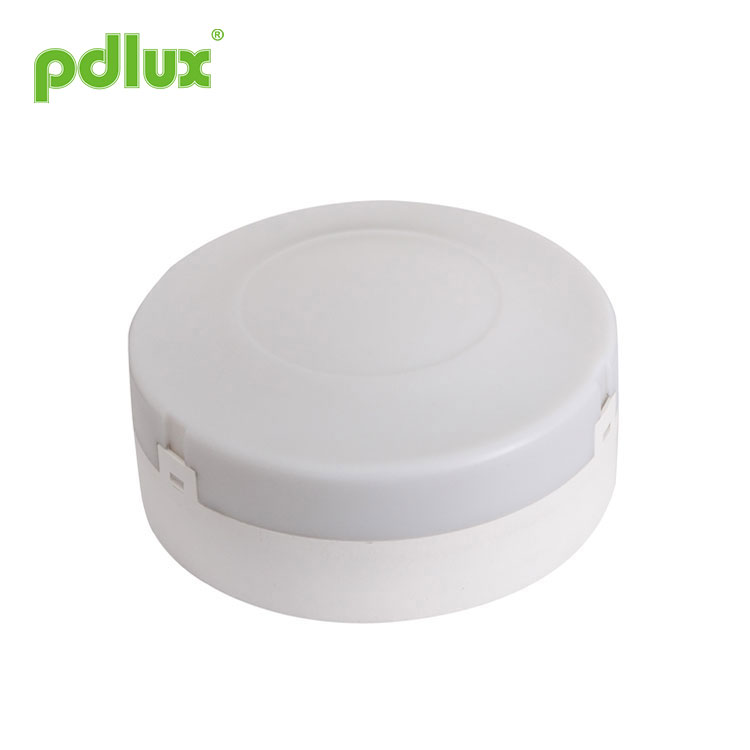

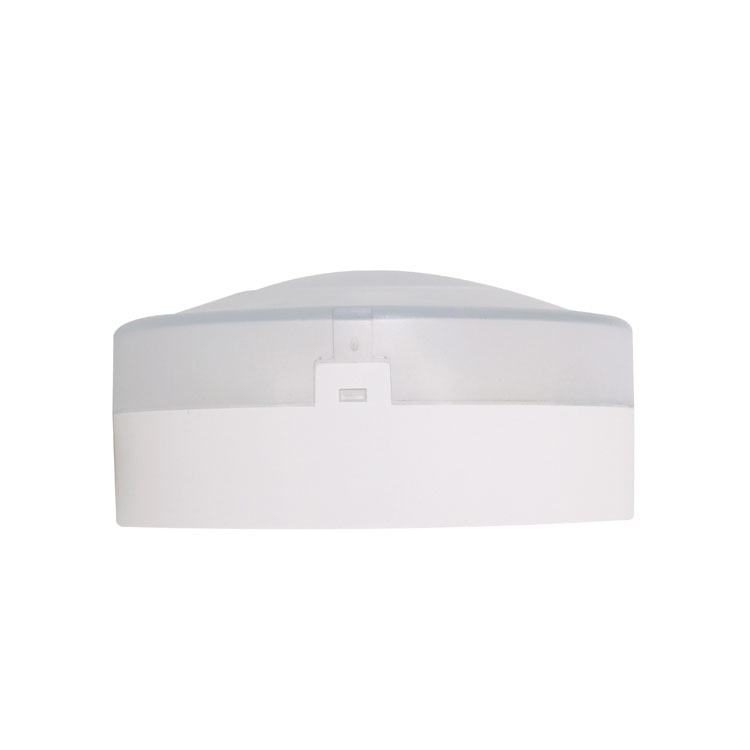

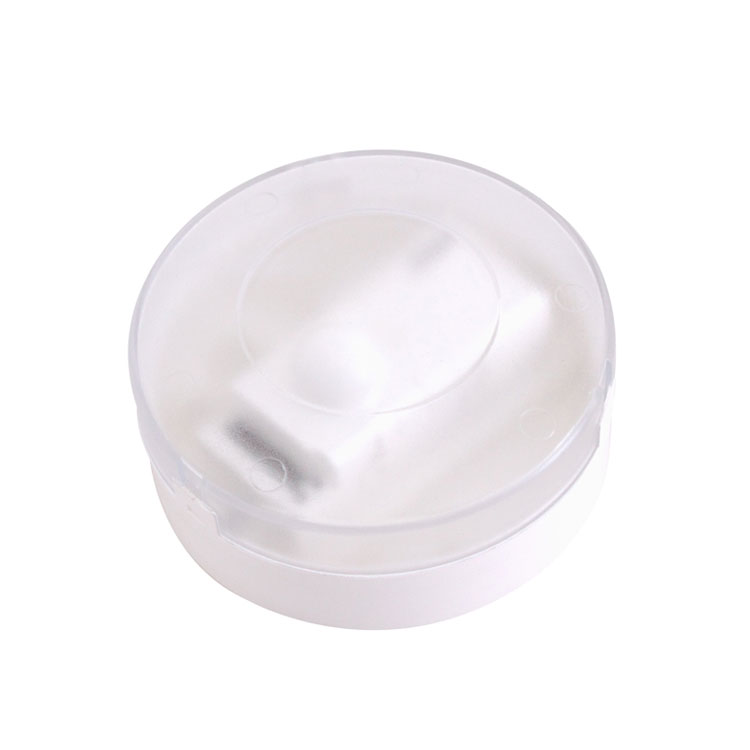

Mikrohullámú Doppler radar érzékelő
A mikrohullámú Doppler radarérzékelő egy mozgó objektum-érzékelő, amely 360°-os tartományt képes érzékelni, és működési frekvenciája 5,8 G. A termék előnye a stabil működési állapot (stabil üzemi hőmérséklet: -15°C~+70°C), PD - Az MV1007A mikrohullámú érzékelőt alkalmaz (nagyfrekvenciás kimenet <0,2 mW), így biztonságos és jobban teljesít, mint az infravörös érzékelő.
Modell:PD-MV1007A
Kérdés küldése
Mikrohullámú Doppler radar érzékelő
Műszaki adatok
|
Áramforrás: 90-240V/AC Teljesítmény frekvencia: 50/60Hz Átviteli teljesítmény: <0,2mW Névleges teher: 1200W/5A,max.volfrám(cosφ=1)(220-240V/AC) 300W/2.5A,max.,fluoreszkáló (cosφ=0.5)(220-240V/AC) 600W/5A,max.volfrám(cosφ=1)(100-130V/AC) 150W/2.5A,max.fluoreszkáló (cosφ=0.5)(100-130V/AC) |
Beépítési hely: mennyezetre szerelés HF rendszer: 5,8 GHz CW elektromos hullám, ISM sáv Üzemi hőmérséklet: -15°C~+70°C Érzékelési szög: 360° Érzékelési tartomány: 2m-5m-8m-10m (sugár.), állítható Időbeállítás: 6 mp-1 perc - 3 perc - 5 perc - 10 perc - 15 perc, állítható Fényvezérlés: <10LUX-100LUX-300LUX-2000LUX, állítható Teljesítményfelvétel: kb.0,5W |
| JEGYZET:ennek az érzékelőnek a nagyfrekvenciás kimenete <0,2 mW – ez a mobiltelefon vagy a mikrohullámú sütő átviteli teljesítményének mindössze 5000-e. |
|
A mező és a bevezetés felhasználása
A PD-MV1007A egy mozgó objektum-érzékelő, amely 360°-os tartományt képes érzékelni, és működési frekvenciája 5,8 G. A termék előnye a stabil működési állapot (stabil üzemi hőmérséklet: -15°C~+70°C), PD- Az MV1007A mikrohullámú érzékelőt alkalmaz (nagyfrekvenciás kimenet <0,2 mW), így biztonságos és jobban teljesít, mint az infravörös érzékelő.
Az alábbi táblázatban látható: az S1, S2, S3, S4, S5 beállításával a termékek késleltetési idejének beállítása, az S6, S7 beállításával a termékek észlelési tartományának beállítása, az S8, S9, S10 beállításával a fény beállítása - a termékek ellenőrzése.
A lámpa beállítható úgy, hogy kb. 6 mp és maximum 15 perc. Az idő letelte előtt észlelt minden mozgás újraindítja az időzítőt. Javasoljuk, hogy válassza ki a legrövidebb időt az érzékelési zóna beállításához és a sétateszt elvégzéséhez. Húzza a kapcsolót ON állásba "1"-re, húzza a kapcsolót OFF állásba "0"-nak, a megfelelő kapcsoló helye és érzékelési tartománya táblázat a következő:
Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság érdekében jobb lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelő folyamatos érzékelés funkcióval rendelkezik, azaz a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt, és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
Érzékelési tartomány beállítása (érzékenység)
Az érzékelési tartomány az a kifejezés, amely a többé-kevésbé kör alakú érzékelési zóna sugarainak leírására szolgál, amelyek a talajon keletkeznek, miután az érzékelőlámpát 2,5 m magasságban szerelték fel, húzza a kapcsolót BE állásba "1"-re, húzza a kapcsolót KI állásba. pozíció "0", a kapcsoló helye és a megfelelő táblázat érzékelési tartománya a következő:
FIGYELEM:A termék használatakor állítsa be az érzékenységet a kívánt pozícióba, kérjük, ne állítsa az érzékenységet a maximumra, hogy elkerülje, hogy a termék a helytelen mozgás miatt ne működjön megfelelően. Mivel az érzékenység túl magas, könnyen észlelheti a helytelen mozgást szél fújja a leveleket és függönyöket, kis állatokat, valamint a rossz mozgást az elektromos hálózat és az elektromos berendezések zavarása miatt. Mindaz, ami a termékhez vezet, nem működik megfelelően!
Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje.
Megoldások az elektromos hálózat impulzusinterferenciájának megelőzésére a termékekben:
A regionális interferencia-hálózatok különbségei miatt az interferencia impulzusa bizonytalan, ezért a felhasználónak nem javasolt az érzékenységet a maximális értékre állítani használat közben.
Javaslat: Kérjük, telepítse és állítsa be a megfelelő távolságra az érzékenységet, ne állítsa be a maximális érzékenységet a helytelen működés elkerülése érdekében.
Fényszabályozás beállítása
A választott fényreakció küszöbérték korlátlanul lehet kb. 10-2000 lux, húzza a kapcsolót BE állásba, mint "1", húzza a kapcsolót OFF állásba "0" állapotba, a kapcsoló helye és a megfelelő táblázat érzékelési tartománya a következő:
1. A lengő tárgyba való beszerelés helytelen működéshez vezet.
2. A szél által kifújt remegő függöny hibás működéshez vezet, kérjük, válassza ki a megfelelő helyet.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az helytelen működéshez vezet.
4. Helytelen működéshez vezethet, ha a közelben néhány berendezés szikrázik.
Hibaelhárítás
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A teher megtört. | Változtassa meg a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | Folyamatos jel van az észlelési tartományban. | Ellenőrizze az érzékelési terület beállításait. |
| A terhelés akkor működik, ha nem érzékel mozgásjelet. | A lámpa nincs megfelelően beszerelve, így az érzékelő nem érzékel megbízható jeleket. | Állítsa be újra a telepítési helyet. |
| A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlel. | A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
Az érzékelési távolság megsokszorozódhat a fém- vagy üveganyagok mikrohullámú elektromágneses térre való visszaverődése esetén. Így csökkentse az érzékenységet a megfelelő észlelési távolság eléréséhez. A hibaészlelés elkerülése érdekében soha ne forgassa a SENS gombot a maximális értékre. A környező környezet is hibákhoz vezet, pl. az elhaladó autók vagy a szél okozta kóborló tárgyak. A termékeket 4 méternél távolabb kell elhelyezni egymástól, különben a köztük lévő interferencia hibaüzenetet okoz.
● Kérjük, erősítse meg professzionális telepítéssel.
● Kérjük, kapcsolja le az áramellátást a telepítési és eltávolítási műveletek előtt.
● Győződjön meg arról, hogy biztonsági okokból kikapcsolta az áramellátást.
● A szakszerűtlen üzemeltetés veszteséget okozott, a gyártó felelősséget nem vállal.
Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrész bizonyos valószínűséggel hatástalanná válik, ami problémákat okoz. A tervezés során ügyeltünk a redundáns kialakításokra, és a problémák elkerülése érdekében biztonsági kvótát alkalmaztunk.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
