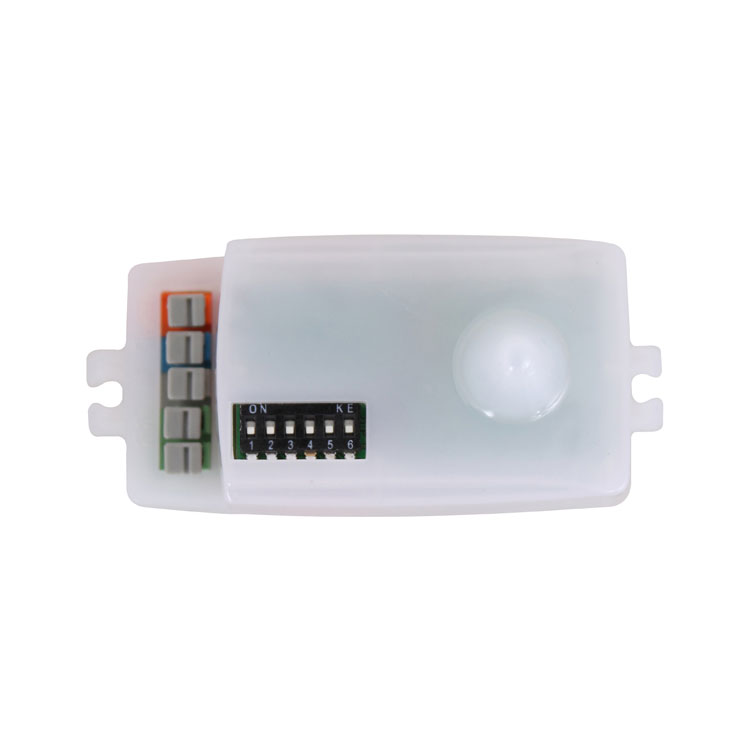

Mikrohullámú Doppler radar mozgásérzékelő

A mikrohullámú Doppler radar mozgásérzékelőt széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más nyilvános területeken biztonság vagy energiatakarékosság érdekében. Számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.

Modell:PD-MV1016A

Kérdés küldése

Mikrohullámú Doppler radar mozgásérzékelő

Összegzés
Ez egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 5,8 GHz. Doppler elven alapul, amely integrálja a kibocsátást és a vételt. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy egyszerűen beépíthető a világításba üvegből vagy műanyagból készült lámpaernyővel. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából. Számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1 (2008-04)
EN 301 489-3 V1.4.1 (2002-08)
EN 300 440-1 V1.5.1 (2009-03)
EN 300 440-2 V1.3.1 (2009-03)

Jellemzők
1.Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,3mW, ami nem károsítja az emberi szervezetet.
2. Megbízható és stabil teljesítmény: RC szűrést és digitális szűrést alkalmaz a digitális feldolgozásban. A digitális nulla trigger technológiát is használja, vagyis a nulla pontnál automatikusan be- vagy lekapcsolódik. A Tyco nagy teljesítményű relét használja a kimenet vezérlésére, ami biztosítja a megbízható teljesítményt. Energiagazdálkodási chipet alkalmaz, hogy garantálja a stabil teljesítményt 100-240 V/AC között.
3. Távirányító beállítás: távirányító funkcióval van kialakítva, azaz a funkcióját DIP kapcsolóval vagy távirányítóval előre beállíthatja gyakorlati igénye szerint.
4. Lassan be és ki: PWM vezérlésű optikai csatolóval van kiegészítve, amely speciális vezérelt teljesítménnyel működik, hogy elérje a lassú be- és kikapcsolást, azaz jel észlelésekor a fényvezérlés lassan be- és lassan kikapcsol, ha van nem érzékel jelet az előre beállított késleltetési idő alatt. Megvédi az embert a hirtelen jött világosság vagy sötétség okozta alkalmatlanságtól.

Műszaki adatok

Áramforrás: 100-240V/AC
Teljesítmény frekvencia: 50/60Hz
Átviteli teljesítmény: <0,3mW
Névleges teher:
2400W/10A,max.volfrám(cosφ=1)(220-240V/AC)
1500W/8A,Max,fluoreszcens (cosφ=0,5)(220-240V/AC)
1200W/10A,max.volfrám(cosφ=1)(100-130V/AC)
800W/8A,Max,fluoreszcens (cosφ=0,5)(100-130V/AC)
Üzemi hőmérséklet: -15°C~+70°C

Védettség: IP20, II. osztály
Beépítési hely: beltéri, mennyezeti szerelés
HF rendszer: 5,8 GHz CW elektromos hullám, ISM sáv
Érzékelési szög: 360°
Érzékelési tartomány: 1m-3m-6m-11m (sugár.) (állítható)
Időbeállítás: 8mp-1perc-5min-12min, (állítható)
Fényszabályozás:
10LUX-50LUX-200LUX-1000LUX, (állítható)
Teljesítményfelvétel: kb.0,5W

Érzékelő információ

Alkalmazások
A mikrohullámú sütő áthatolhat az üvegen, műanyagon és fán, így a mikrohullámú érzékelő beépíthető bizonyos vastagságú üveg, műanyag vagy fa árnyékolóba. Például a világításban való alkalmazás, csak az alábbi ábrán látható kapcsolat létrehozásával tudja a szokásos világításokat automatikusan érzékelõ világításra változtatni.
< Csatlakoztassa az N, L-t a tápfeszültséggel; Csatlakoztassa az N, L'-t a terheléssel. >

A fenti alkalmazás a világításokon belül a számos gyakorlati felhasználás egyike. A mennyezetbe vagy a padlóba is beépíthet egyet vagy többet az egész átjáró vezérléséhez.
Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt szerel össze, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

Első beállítási mód: DIP kapcsoló
Amint az alább látható, S1,S2 a fényvezérlési érték, S3,S4 a késleltetési idő, S5,S6 az érzékelési tartomány beállítása. Időbe telhet az értékek módosítása, mielőtt kielégítik az Ön igényeit.

(1) Fényszabályozás beállítása

10-1000 LUX tartományban határozható meg. A kapcsoló BE állásba állítása „1”, az OFF pedig „2”. Olvassa el a jobb oldalon látható kapcsolóállás megfelelő táblázatát a fényszabályozás értékéhez.

(2)Időbeállítás
8 másodperctől 12 percig állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez. A kapcsoló BE állásba állítása „1”, az OFF pedig „2”. Olvassa el a jobb oldalon látható kapcsolóállás megfelelő táblázatát a késleltetési időhöz.

Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a lámpa automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.

(3) Érzékelési tartomány beállítása (érzékenység)
Az érzékelési tartomány az a kifejezés, amely a 2,5 méteres magasságban történő felszereléskor a talajon lévő nagyjából köröntvény sugarait írja le. A kapcsoló BE állásba állítása „1”, az OFF pedig „2”. Olvassa el a jobb oldalon látható kapcsoló helyzetének megfelelő táblázatát az érzékelési tartományhoz.

Értesítés:a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a kóros reakciót, amelyet a fújó levelek és függönyök, kis állatok vagy az elektromos hálózat interferenciája okoz. Elektromos felszerelés. A fentiek mindegyike hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás az érzékelő indukcióját okozza, ezért a működési tesztelés alatt hagyja el az indukciós tartományt, és ne végezzen mozgást, hogy megakadályozza az érzékelő folyamatos működését.

Baráti emlékeztető:Ha két vagy több mikrohullámú sütőt szerel össze, akkor 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.

Második beállítási mód: Távirányító
BE: nyomja meg az ON gombot, a csatlakoztatott terhelés 6 órán keresztül tovább működik, majd automatikusan AUTO módba kapcsol.
OFF: nyomja meg az OFF gombot, a csatlakoztatott terhelés 6 órára kikapcsol, majd automatikusan AUTO módba kapcsol.
AUTO: nyomja meg az AUTO gombot, az érzékelő automatikusan felismerő üzemmódba lép, vagyis ha jelet észlel és a környezeti fény intenzitása alacsonyabb, mint az előre beállított érték, a terhelés működik.

Baráti emlékeztető:funkcióját kétféleképpen lehet meghatározni, és az utolsó definíció lesz hatékony, és akkor is érvényes, ha az érzékelő újraindul.

1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Egyes közeli berendezések által keltett szikrák hibareakcióhoz vezetnek.

A hiba és a megoldás

Hiba	Hiba oka	Megoldás
A terhelés nem működik.	A megvilágítás helytelenül van beállítva.	Állítsa be a terhelés beállítását.
	A teher megtört.	Változtassa meg a terhelést.
	Az áram ki van kapcsolva.	Kapcsolja be a készüléket.
A terhelés folyamatosan működik.	Folyamatos jel van az észlelési tartományban.	Ellenőrizze az érzékelési terület beállításait.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A lámpa nincs megfelelően beszerelve, így az érzékelő nem érzékel megbízható jeleket.	Állítsa be újra a telepítési helyet.
A terhelés akkor működik, ha nem érzékel mozgásjelet.	A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.)	Ellenőrizze az érzékelési terület beállításait.
A terhelés nem működik, ha mozgásjelet észlel.	A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi.	Ellenőrizze az érzékelési terület beállításait.

● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó nem vállal felelősséget.

Elkötelezettek vagyunk a termék minőségének és megbízhatóságának előmozdítása mellett, azonban minden elektronikai alkatrésznek van bizonyos valószínűsége, hogy hatástalanná válik, ami némi gondot okoz. A tervezés során ügyeltünk a redundáns konstrukciókra és a biztonsági kvótákra, hogy elkerüljük a problémákat.
Ez az utasítás a mi engedélyünk nélkül nem másolható más célra.
