Mikrohullámú radar mozgásérzékelő
A mikrohullámú radar mozgásérzékelőt széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más nyilvános területeken a biztonság vagy az energiatakarékosság érdekében. A Microwave Radar Motion Sensor számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.

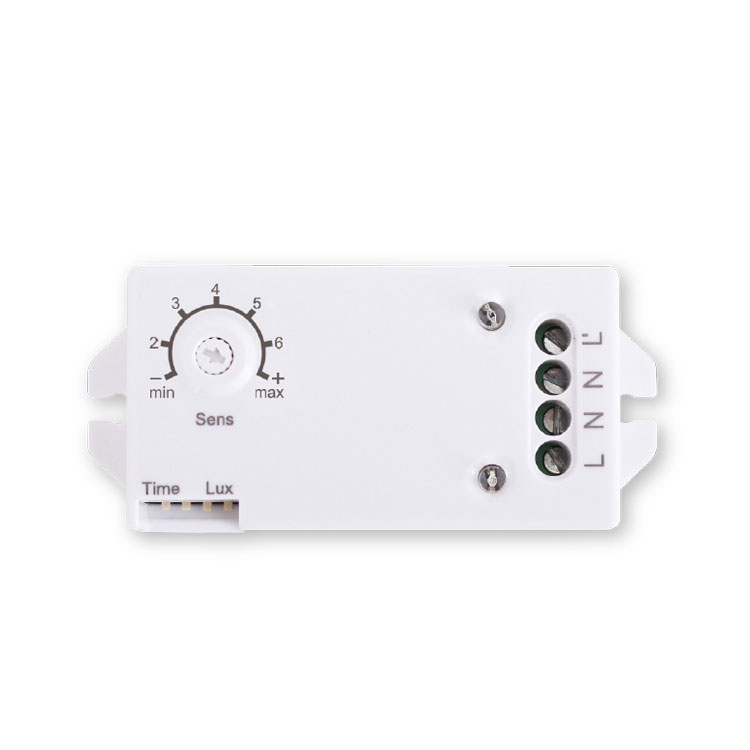

Modell:PD-MV1025(24G)
Kérdés küldése
Mikrohullámú radar mozgásérzékelő
Összegzés
Ez egy nagy pontosságú digitális mikrohullámú érzékelő, amelynek érzékelési tartománya 360°, működési frekvenciája pedig 24 GHz. Doppler elven alapul, amely integrálja a kibocsátást és a vételt. MCU-t (Micro Control Unit) alkalmaz, amely nagymértékben növeli a pontosságot és csökkenti a hibaarányt. Finom megjelenésű és kompakt szerkezetű. Önállóan csatlakoztatható a terhelésekhez, vagy egyszerűen beépíthető a világításba üvegből vagy műanyagból készült lámpaernyővel. Széles körben alkalmazzák az átjárókban, mosdókban, liftekben, háztartásokban vagy más közterületeken biztonságvédelem vagy energiatakarékosság céljából. Számos műszaki szabadalomra vonatkozik, és tökéletes választás az intelligens élethez.
Jellemzők
1.Nem sugárzási ártalmak: az adó teljesítménye kisebb, mint 0,2mW, ami nem károsítja az emberi szervezetet.
2. Megbízható és stabil teljesítmény: RC szűrést és digitális szűrést alkalmaz a digitális feldolgozásban. A digitális nulla trigger technológiát is használja, vagyis a nulla pontnál automatikusan be- vagy lekapcsolódik. A Tyco nagy teljesítményű relét használja a kimenet vezérlésére, ami biztosítja a megbízható teljesítményt. Energiagazdálkodási chipet alkalmaz, hogy garantálja a stabil teljesítményt 100-240 V/AC között.
Érzékelő információ
Beállítás módja: Gomb / DIP kapcsoló
Műszaki adatok
|
Áramforrás: 100-240V/AC Teljesítmény frekvencia: 50/60Hz HF rendszer: 24,125 GHz CW elektromos hullám, ISM sáv Átviteli teljesítmény: <0,2mW Névleges terhelés: 1200 W/5A, Max, volfrám (cosφ=1) 300W/2,5A,max,fluoreszcens (cosφ=0,5) Védettség: IP20, II. osztály |
Érzékelési szög: 360° Érzékelési tartomány: 1-8 m (sugár.) (állítható) Időbeállítás: 8mp-2perc-6perc-12min, (állítható) Fényszabályozás: 10LUX-100LUX-150LUX- >2000LUX, (állítható) Beépítési hely: beltéri, mennyezeti szerelés Áramfelvétel: <0,5W Üzemi hőmérséklet: -15°C~+70°C |
Érzékelési tartomány beállítása (érzékenység)
Az érzékelési tartomány a 2,5 méteres magasságban elhelyezett, nagyjából kör alakú földöntvény sugarainak leírására használt kifejezés.
A gomb teljesen az óramutató járásával ellentétes irányú elforgatása a minimális tartomány, az óramutató járásával megegyező irányban a maximális tartomány.
Megjegyzés: a termék használatakor állítsa be az érzékenységet (érzékelési tartományt) egy megfelelő értékre, de a maximumra, hogy elkerülje a fújó levelek és függönyök, kis állatok vagy az elektromos áram interferencia által okozott hibás mozgások által okozott rendellenes reakciókat. hálózat és elektromos berendezések. A fentiek mind
említett hibareakcióhoz vezet. Ha a termék nem működik megfelelően, próbálja meg megfelelően csökkenteni az érzékenységet, majd tesztelje. Az emberi mozgás az érzékelő indukcióját okozza, ezért a működési tesztelés alatt hagyja el az indukciós tartományt, és ne végezzen mozgást, hogy megakadályozza az érzékelő folyamatos működését.
Időbeállítás S1 S2
8 másodperctől 12 percig állítható be. Az idő letelte előtt észlelt mozgás újraindítja az időzítőt. Javasoljuk, hogy a legrövidebb időt válassza ki az érzékelési tartomány beállításához és a sétateszt elvégzéséhez. A kapcsoló ON állásba állítása „1”, az OFF állásba „0”. Olvassa el a jobb oldalon látható kapcsolóállás megfelelő táblázatát a késleltetési időhöz.
Főleg a késleltetési idő beállítására szolgál a jel észlelésének és a fény automatikus bekapcsolásának pillanatától a lámpa automatikus kikapcsolásáig. A késleltetési időt gyakorlati igénye szerint határozhatja meg. De az energiatakarékosság kedvéért érdemes lenne csökkenteni a késleltetési időt, mivel a mikrohullámú érzékelőnek van folyamatos érzékelés funkciója, vagyis a késleltetési idő letelte előtt észlelt mozgás újraindítja az időzítőt és a lámpa folyamatosan világít. csak akkor, ha ember van az észlelési tartományban.
Fényszabályozás beállítása
10~>2000 LUX tartományban határozható meg. A kapcsoló ON állásba állítása „1”, az OFF állásba „0”. Olvassa el a jobb oldalon látható kapcsolóállás megfelelő táblázatát a fényszabályozás értékéhez.
A mikrohullámú sütő áthatolhat az üvegen, műanyagon és fán, így a mikrohullámú érzékelő beépíthető bizonyos vastagságú üveg, műanyag vagy fa árnyékolóba. Például a világításban való alkalmazás, csak az alábbi ábrán látható kapcsolat létrehozásával tudja a szokásos világításokat automatikusan érzékelõ világításra változtatni.
A világításokon belüli alkalmazás a számos gyakorlati felhasználás egyike. A mennyezetbe vagy a padlóba is beépíthet egyet vagy többet az egész átjáró vezérléséhez.
Barátságos emlékeztető: ha két vagy több mikrohullámú sütőt szerel össze, 4 méter távolságot kell tartani egymástól, különben a köztük lévő interferencia hibareakcióhoz vezet.
| Hiba | Hiba oka | Megoldás |
| A terhelés nem működik. | A megvilágítás helytelenül van beállítva. | Állítsa be a terhelés beállítását. |
| A teher megtört. | Változtassa meg a terhelést. | |
| Az áram ki van kapcsolva. | Kapcsolja be a készüléket. | |
| A terhelés folyamatosan működik. | Folyamatos jel van az észlelési tartományban. | Ellenőrizze az érzékelési terület beállításait. |
| A terhelés akkor működik, ha nem érzékel mozgásjelet. | A lámpa nincs megfelelően beszerelve, így az érzékelő nem érzékel megbízható jeleket. | Állítsa be újra a telepítési helyet. |
| A mozgó jelet az érzékelő érzékeli (a fal mögötti mozgás, kis tárgyak mozgása stb.) | Ellenőrizze az érzékelési terület beállításait. | |
| A terhelés nem működik, ha mozgásjelet észlel. | A mozgás sebessége túl gyors, vagy a meghatározott érzékelési terület túl kicsi. | Ellenőrizze az érzékelési terület beállításait. |
1. A lengő tárgyra való felszerelés hibareakcióhoz vezet.
2. A szél által fújt remegő függöny hibareakcióhoz vezet. Kérjük, válassza ki a megfelelő helyet a telepítéshez.
3. Ha olyan helyre telepítik, ahol nagy a forgalom, az hibareakcióhoz vezet.
4. Egyes közeli berendezések által keltett szikrák hibareakcióhoz vezetnek.
● Kérjük, erősítse meg professzionális telepítéssel.
● Biztonsági okokból kapcsolja ki az áramellátást a beszerelés és eltávolítás előtt.
● A nem megfelelő használatból eredő veszteségekért a gyártó semmilyen felelősséget nem vállal.
